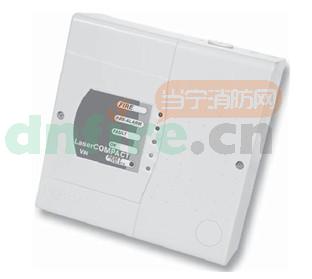

一、VLC-505概述
Xtralis VESDA VLC探测器是特为高价值的单一环境和小型区域而设计的，它能够提供包括极早期报警在内的所有吸气式烟雾探测技术的优越性。VLC探测器采用了Xtralis VESDA VLP探测器经实践证明行之有效的探测技术，同时修改了吸气泵的设计，并将这些元件紧密组合，装配在小型外壳内，并配备了简单的显示装置。
VLC探测器有两个型号，一个只能通过继电器连接（RO继电器型），另一个可以通过继电器或VESDAnet网络连接（VN联网型）。VN联网型应使用远程显示模块，这样探测器的当前状态就可以传输到最有利的位置。远程显示模块具备7个远程继电器，支持应用中所有可能需要的信号传输。VN联网型允许在VESDAnet上连接多个探测器，这样，也就可以把其中某个探测器作为其它探测器的参考探测器。
VLC探测器由两部分组成：主机和前面板。主机外壳容纳了所有探测器的关键部件，主处理器电路板和探测腔等所有易损件都安装在远离常规检修区域的位置，这样就可以在安装和维护过程中使其免遭破坏。
前面板包括：
5个LED指示灯：Fire（火警），Pre-Alarm/Alert（预警/警告），Fault（故障），OK（正常），Reset/Isolate（复位/隔离）。(Reset/Isolate（复位/隔离）按键（按下是“复位”，持续按下是“隔离”）)
高效吸气泵不断采集空气样品，通过采样管网传送至中央探测器。空气样品经气流传感器进入设备，再经过二级过滤器（大部分空气将被探测器排入被保护区）。空气样品经第一级过滤除去灰尘和杂质，然后进入探测腔，进行烟雾探测。第二级精细过滤后所得的洁净空气，提供了保护屏障，使探测腔的光学表面洁净无污染。
探测腔采用稳定、高效的激光源和独特的传感器结构，可以对众多的烟雾类型做出最佳响应。当烟雾通过探测腔时，极其灵敏的传感器电路会探测到烟雾造成的光散射信号。可对以时间和日期为标记的探测器状态和所有报警、服务及故障事件进行监控和登录。可以通过简单的继电器连接或通过先进的VESDAnet通讯网络传输状态报告（仅限于VN联网型）。
VLC-505性能特征
• 绝对烟雾值探测
• 极宽的灵敏度范围
• 单一进气管
• 有5个状态LED指示灯
• 参考探测器（Referencing）
• VESDAnet通讯（VN联网型)
• 洁净空气屏障，保护光学元件不受污染
• 3级报警
• 3个可编程继电器
• 气流监测
• 可选择远程显示和继电器功能
• 简便的安装设计
• 自学习（AutoLearn™）
.jpg)
二、VLC-505技术特性
供电电压：18 VDC 至30 VDC
功耗：静止状态5.4W，报警状态5.9W
电流消耗：静止状态225mA，报警状态245mA
保险丝额定功率：1.6A
尺寸（长高宽）：225 mm x 225 mm x 85 mm (8 7/8” x 8 7/8” x 3 3/8”)
重量：1.9 kg (4.2 lbs.)
运行条件：
测试结果，-10°C 至 55°C (14°F 至 131°F)
建议的探测器环境温度：-0°C 至 39°C (32°F 至 103°F)
采样空气温度：-20°C 至 60°C (-4°F 至 140°F)
湿度：10% 至 95% RH，无冷凝
采样管网：最大保护面积为800平方米(8000平方英尺)
最大采样管长度：1 x 80 m，2 x 50 m
计算机设计工具：ASPIRE2™
采样管：内径为15 mm 至 21 mm (9/16” 至 7/8”) 外径为25mm (1”)
继电器：
3个继电器的额定功率为2A @ 30VDC
Fire（火警）(NO)
Pre-Alarm（预警）(NO)
Alert/Fault（警告/故障）（Maintenance & Isolate（维
护及隔离））(NC/NO)
可设置为锁定或非锁定
IP等级：IP30
电缆接入：4 x 25mm (1”)电缆接入口
电缆连接：螺丝接线端子0.2 至 2.5平方毫米(30 至 12 AWG)
报警灵敏度范围：0.005% 至 20% obs/m (0.0015% 至 6.25% obs/ft)
阈值设定范围：
Alert（警告）： 0.005% 至 1.990% obs/m
(0.0015% 至 0.6218% obs/ft)
Pre-Alarm（预警）： 0.010% 至 1.995% obs/m
(0.0031% 至 0.6234% obs/ft)
Fire（火警）： 0.015% 至 20.00% obs/m
(0.0046% 至 6.25% obs/ft)*
*UL限定在4% obs/ft
软件特性：
事件记录：以现金先出为原则，可存储多达12,000条事件。
烟雾浓度，用户操作，报警，故障等均以时间和日期为查询标记。
AutoLearn（自学习）：最短15分钟，最长15天。建议最短14天。
在AutoLearn（自学习）期间，阈值保持预设置的数值，不会改变。
可对通用输入（GPI）进行设置(24 VDC)：Standby（待机），Mains OK（主电源正常）或Reset/Isolate（复位/隔离）。

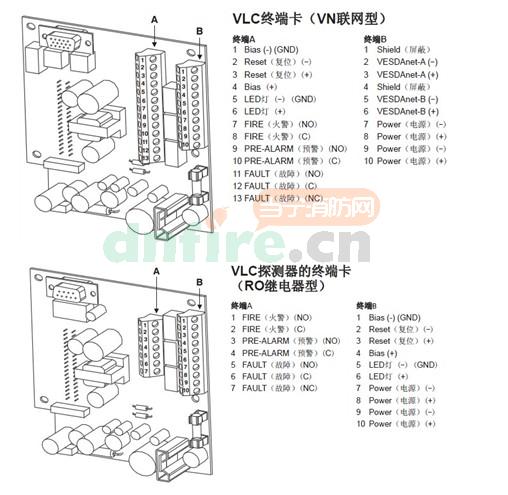

端子连接：
.jpg)
三、VLC-505适用场所
1、业务持续性至关重要的时候
设备的持续正常运行对业务发展的目标是否非常关键？所提供的服务水平是否非常重要？
Xtralis VESDA极早期烟雾探测报警设备可以对潜在火情发出极早期的报警。这就为及时排查并处理火情赢得了宝贵的时间，从而尽可能地避免发生损失、停工，以及因灭火系统的释放而造成的浪费。
这对于下列设施是非常重要的：
• 通讯设施 • 服务器机房
• 金融数据中心 •公共设施
• 无尘室 •发电设施
2、烟雾难以探测的时候
强大的气流是否会将烟雾稀释，妨碍它到达天花板，使得烟雾难以被探测到？烟雾是否会被管道、内梁或真空区域所滞留？烟雾是否会由于高大的天花板下方形成热屏障层，而难以被探测到？
可以将Xtralis VESDA的采样点布置在回风格栅处或设备机柜内，当气流将烟雾带到这里时就可以对其进行探测。在高大开放空间里，可以将Xtralis VESDA探测器的采样点布置在烟雾漂移所途经的地方——经常是在天花板下方一定距离的层面。
适用于：
•服务器机房 •无尘室
•通讯设施 •仓库
•中庭 •室内体育馆
•剧院 •会展中心
3、难以接近探测器所在位置进行维护的时候
被保护区是否难以接近？对现有火灾探测系统进行维护时是否需要暂停工作，从而给业务带来不小的麻烦？可以将Xtralis VESDA探测器安装在便于接近的位置，只把采样管网布置在那些难以接近的区域，从而使维护简便易行。
是下列场所的理想选择：
•天花板上方空间和地板下区域 •监狱和拘留所
•电梯 •通风管道
•生产区域
4、需要隐蔽式探测的时候
保持建筑物内部的设计和装修不被破坏是否非常重要？现有烟雾探测系统对建筑物外观的破坏是否很成问题？可以安装使用Xtralis VESDA系统的毛细采样管，因为肉眼难以察觉它的存在。可以将探测器放置在柜子里或生活区。
这对于以下场所非常适用：
• 现代化办公设施 • 古建筑遗产
• 教堂 • 监狱和拘留所
• 艺术画廊和博物馆 •声名显赫的住宅
5、人员疏散非常困难的时候
建筑物是否会对公众开放？这里是否会容纳大批人群，在疏散时他们会需要额外的帮助？是否会因为拥挤或有限的出口而使疏散变得非常困难？业务又会因疏散受到什么样的影响？Xtralis VESDA系统的极早期报警最大限度地为人们提供了疏散时间。
这对于下列场所非常关键：
•购物中心 •医院
•体育场 •地下隧道
•古建筑遗产 •老年设施或儿童设施
6、环境条件极其恶劣的时候
被保护区的空气质量是否很差？是否存在极端的温度条件？Xtralis VESDA探测器具有二级过滤器，可以确保其在肮脏的环境下保持良好的工作状态。而且，可以将探测器安装在其它地方，只将采样管布置在极端的环境内。采样空气在到达探测器之前会被过滤、加温或冷却。
对于下列环境非常理想：
•电站 •矿厂
•公共交通 •车工业
•造纸厂和锯木厂 •生产线
•冷库 •危险区域（FM，1级2部）
7、有灭火系统的时候
灭火系统的释放是否需要花费巨资并造成破坏？Xtralis VESDA系统所提供的极早期报警可以使你尽早地处理火情，在灭火系统不得不启动之前采取有效措施。可以利用Xtralis VESDA系统的多级报警，从控制空气调节装置到灭火系统的释放，在不同的火灾阶段触发不同的响应。
可应用于下列场所：
•通讯网络中心 •服务器机房
•指挥调度站 •开关室
