ZA-10T户内内胶装支柱绝缘子

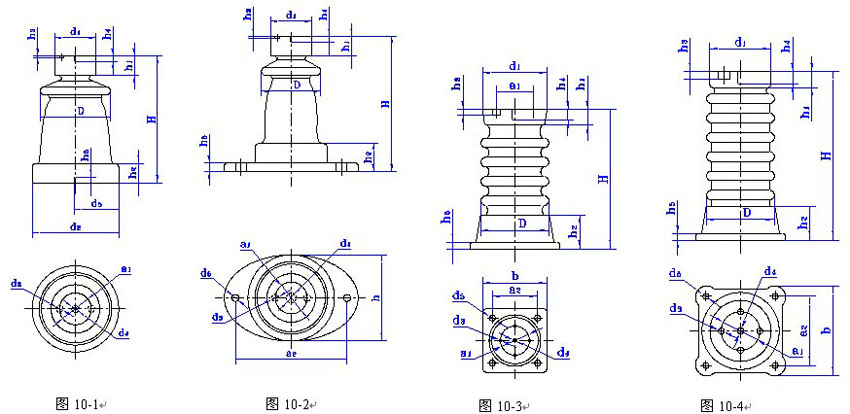

一、户内支柱绝缘子概述 户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。 额定电压 kV 抗弯强度kN 外胶装 内胶装 联合胶装 6 3.75，7.5 4 — 10 3.75，7.5，20 4，(7)，8，16 4 20 20 — 30 35 — (7.5) 4，(7.5)，8 注：表中（）表示非标准等级 绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉，金属附件表面涂灰磁漆。 户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。 Z——户内外胶装支柱绝缘子； 五、外形及安装尺寸 型号 图号 主要尺寸mm 重量kg H D h1 h2 h3 h4 h5 d1 d2/b d3 d4 d5 a1 a2 ZA-6Y 10-1 165 86 27 36 6 13 20 62 106 2-M6 M10 M12 36 - 2.1 ZA-6T 10-2 165 86 27 36 6 13 10 62 110 2-M6 M10 2-Φ12 36 135 2.3 ZB-6Y 10-1 185 106 38 48 7 18 22 82 129 2-M10 M16 M16 46 - 4.2 ZB-6T 10-2 185 106 38 46 7 18 12 82 140 2-M10 M16 2-Φ15 46 175 4.9 ZA-10Y 10-1 190 86 27 36 6 13 20 66 110 2-M6 M10 M12 36 - 2.25 ZA-10T 10-2 190 86 27 36 6 13 10 62 110 2-M6 M10 2-Φ12 36 135 2.5 ZB-10Y 10-1 215 106 38 48 7 18 22 82 129 2-M10 M16 M16 46 - 4.6 ZB-10T 10-1 215 106 38 46 7 18 12 82 140 2-M10 M16 2-Φ15 46 175 5.24 ZLD-10F 10-3 215 110 46 65 14 22 18 160 160 4-M12 M16 4-Φ15 76 125 9.5 10kv/3.75kN 10-1 190 110 27 36 6 13 20 66 110 2-M6 M10 M12 36 - 2.8 10kv/7.5kN 10-2 215 126 38 48 7 18 12 82 135 2-M10 M16 2-Φ15 46 175 6.0 10kV/20kN 10-3 215 110 46 65 14 22 18 160 192 4-M12 M16 4-Φ15 76 155 10.9 10kv/20kN 10-3 215 110 46 65 14 22 18 160 160 4-M12 M16 4-Φ15 76 125 10.9 ZLD-20F 10-4 315 143 46 80 14 22 18 128 195 4-M12 M18 4-Φ18 76 155 16 型号 额定电压kv 工频电压kv r.m.s≮ 全波冲击耐受电压kV peak≮ 抗弯及抗拉破坏负荷kN ≮ 公称爬电距离mm 干耐受 击穿 60 ZA-6Y 6 36 58 60 3.75 - ZA-6T 6 36 58 60 3.75 - ZB-6Y 6 36 58 60 7.50 - ZB-6T 6 36 58 80 7.50 - ZA-10Y 10 47 75 80 3.75 - ZA-10T 10 47 75 80 3.75 - ZB-10Y 10 47 75 80 7.50 - ZB-10T 10 47 75 80 7.50 - ZLD-10F 10 47 75 80 20 - 10kv/3.75kN 10 47 75 80 3.75 - 10kv/7.5kN 10 47 75 80 7.50 230 10kV/20kN 10 47 75 80 20 230 10kv/20kN 10 47 75 80 20 上下法兰均为球铁 ZLD-20F 20 75 - 125 20 -
绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。
绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：
二、绝缘子结构简介
绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。
绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。
内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。
ZN——户内内胶装支柱绝缘子；
ZL——户内联合胶装支柱绝缘子；

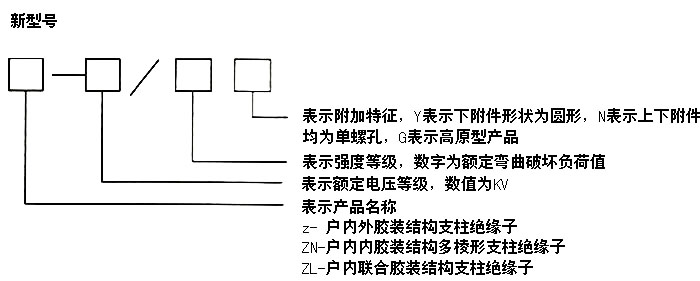

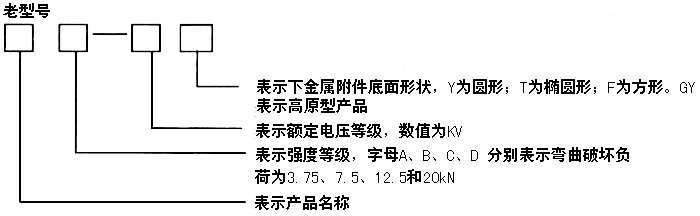

对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者；
Y——外胶装和联合胶装下附件为圆形者；
T——外胶装下附件为椭圆形者；
F——外胶装下附件为方形者；
G——高原型（老产品为GY）
