【厂家供应西安户内真空断路器手车式 ZN23-40.5】价格_厂家

品牌/型号

西安泰开/ZN23-40.5

额定绝缘电压

40.5K（V）

是否提供加工定制

是

极数

3P

机械寿命

1（万次）

额定频率

50（Hz）HZ

灭弧方式

真空断路器

西安真空断路器厂家专业生产10-35KV级户内真空断路器，户个真空断路器，欢迎咨询。

产品概述
ZN23-40.5系列户内高压真空断路器是三相交流50Hz，额定电压为40.5kV的户内装置，配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。
本系列产品技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。
使用环境
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃;
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa
4、振福：地震烈度不超过8度；
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
技术参数

序号项目单位参数

1 额定电压 kV 40.5

2 额定电流 A 1250 1600 2000

3 额定短路开断电流 kA 25 31.5

4 动稳定电流（峰值） kA 63 80

5 4s热稳定电流 kA 25 31.5

6 额定短路关合电流（峰值） kA 63 80

7 额定短路电流开断次数次 20

8 额定操作顺序分-0.3s-合分-180s-合分

9 额定操频率 Hz 50

10 额定雷电冲击耐受电压（全波） kV 185

11 1min工频耐受电压 kV 95

12 合闸时间 ms ≤75

13 分闸时间 ms ≤60

14 机械寿命次 10000

15 额定工作电压 V AC DC110 AC DC 220

主要机械调整参数

序号项目单位参数

1 触头开距 mm 25±3

2 接触行程 mm 8±2

3 平均合闸速度 m/s 0.6～0.9

4 平均分闸速度 kA 1.8～2.2

5 三相分合不同期性 ms ≤2

6 触头合闸弹跳时间 ms ≤3

7 油缓冲器缓冲行程 mm 15±1

8 触头允许磨损累计厚度 mm 3

9 各相回路电阻 μΩ ≤50

外形及安装尺寸图

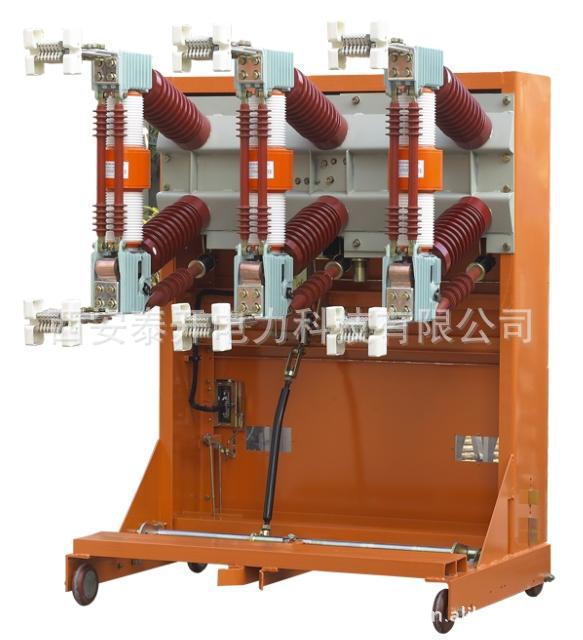

产品图片
