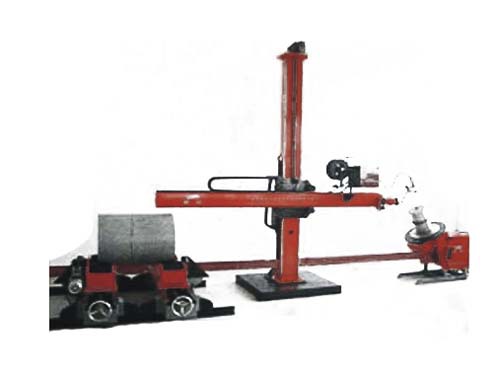

主要用途:焊接中心主要由操作架、滚轮架(焊接变位机)、焊缝跟踪器、摇摆器、焊接电源等组成,主要针对大型筒体工件内外纵、环缝的焊接,适用压力容易、制冷设备、冶金、电力、石油化工、钢结构、工程机械等众多行业。 |
|
|
1、焊接操作机(架)根据承载重量,有效伸缩、升降行程可分为轻型、中型、重型、 超重型。
2、结构形式分为:固定式、固定带回转、移动带回转三种形式。
3、横臂和立柱的截面进行科学计算、横臂水平伸缩下垂量2mm/m。
4、横臂的升降装配有防意外坠落装置,采用棘条棘爪机构,更安全可靠。
5、横臂前端配有十字微调机构,可以在遥控盒上进行操作。
6、导向轮轴为偏心轴,可以方便消除滚轮与导轨之间的间隙。
7、立柱回转分为手动和电动两种形式,回转到位后的锁紧机构也分为手动和气动两种形式。
8、电器部分由电控箱和遥控盒两部分组成,并留有与变位机和滚轮架的控制接口
