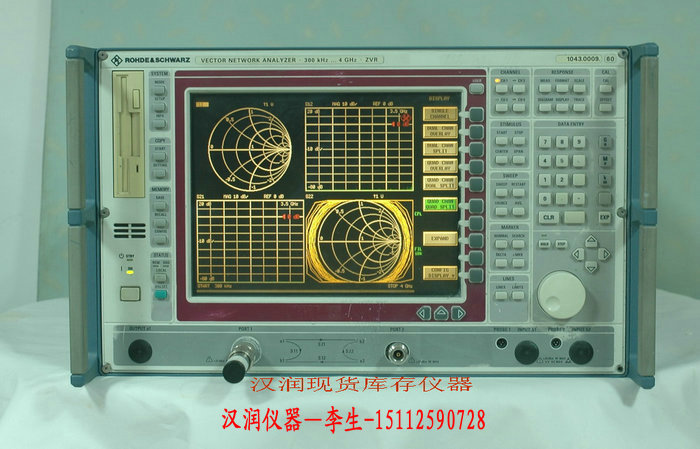

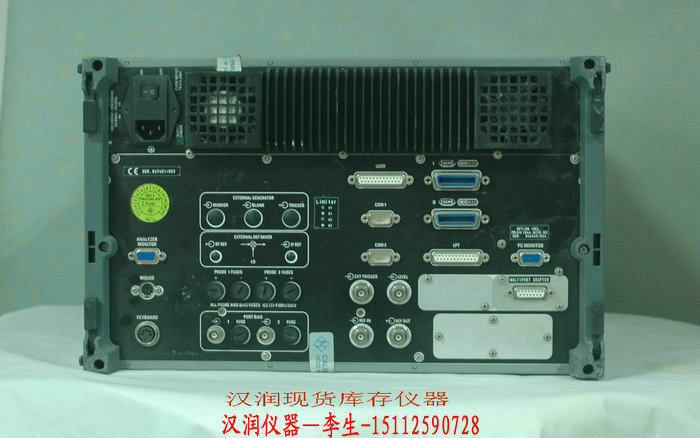

ZVR4该系列产品包括五个矢量网络分析仪ZVRL，ZVRE和ZVR以及ZVCE和ZVC的频率范围扩展到8千兆赫。所有型号的小型仪器集成发电机，测试集和接收器，针对不同的应用领域每个。所有的分析仪可后来升级到更高的级车型。



ZVRE和ZVCE：经济模式
这些机型的测试包括两个驻波比桥（ZVRE）或（ZVCE）定向耦合器，射频开关，两个测量通道和一个参考通道。他们测量了所有四个S参数的DUT的幅度和相位，让全二端口校准（TOSM），并有极高的精度和宽的动态范围。


ZVRE，ZVCE（双向，3通道）
ZVR和ZVC：通用模型
ZVR和ZVC包括两个驻波比桥（ZVR）或（ZVC）定向耦合器，射频开关，两个测量通道，并设置一个测试 - 不像ZVRE和ZVCE - 两个参考渠道。有了这个配置了一种新型的校准各种手续，如需要评估，可以执行，这大大提高非同轴的准确性，特别是应用。 ZVR和ZVC是家庭allrounders和在研发和生产应用的理想选择，无论多么复杂。

ZVR，ZVC（双向，4通道）
ZVR4测试仪
ZVR4网络分析仪可以提供不同的测试设置选项，以便优化配置的测试装置是可适应的应用。
为4 GHz的分析仪“积极”或“被动”测试集，可为50 W或75 W的特征阻抗。一个50瓦的被动测试装置为标准配备。随着活动的测试套中，DUT可偏置直接通过测试端口内导体。 8 GHz型号ZVCE和ZVC总是配有50瓦有源测试集。根据型号不同，测试集包括一个或两个功分器，电子开关和一个或两个驻波比桥或定向耦合器。额外的步进衰减器（0分贝至70分贝，组件在下面的红色标记图）发电机可分为两个测量路径和通道插入接收器延长至+27 dBm的功率范围和较低的最低输出功率 - 95 dBm的。当测试集与衰减器和外部测量安装选件（部件标记，在下面的图纸绿色），发电机和接收器可交替切换面板上的三个端口（输出A1，B1的输入，输入B2）的。这增加了输出功率，灵敏度和动态范围和测量下降到10赫兹可以执行4 GHz机型。此外，外部测试集上的灵活性，例如使用外部前置放大器，增强。参考通道端口（组件在图纸上的蓝色标记以下）允许饲料参考通道外A1的信号。此功能便于例如转换的频率相位测量装置。测试端口都配有女N连接。

测试仪ZVRE和ZVCE

测试仪ZVR和ZVC

特点

ZVR4出色的动态范围
> 130分贝（IF带宽10赫兹）
低固有噪声
<-130 dBm的（测量带宽3千赫）
广泛的普及使用的频率范围
10赫兹至4 GHz（ZVRE，ZVR）
20 kHz到8千兆赫（ZVCE，ZVC）
高测量速度
<125微秒/点（归）
<240微秒/点（完全校准）
快速数据传输通过IEC / IEEE总线
传送时间<15毫秒（200分）
定制，可升级家庭观念
模块化设计，利用期权
高扫描速率
>> 25扫/秒（200分）
手动校准技术
汤姆，TRM的，的TRL，技术需要评估中，TOM - X的，TOSM
自动校准AutoKal
兼容PC机，计算机辅助工程
内部使用Windows NT操作系统的PC适合PC应用
速度>> 25扫描/秒
极低的噪声和快速合成器结合的测量带宽高达特大至26千赫人升ows实时 - 时间的结果显示。在随后的两个不扫，但在每一个方向在前进和后退的频点，因此所有四个S -参数ZVx措施 - 包括系统误差校正。这可确保即使在扫描速度比对与减少实时完全修正数据显示。该ZVx动态范围大于95分贝在25扫描/ s和10 kHz的测量带宽高测量率甚至。
动态范围> 130分贝
高阻带和现代RF元件低通带衰减放在网络分析仪新的要求。由于根本性的混合，有用罗德与施瓦茨公司的网络分析仪的动态范围大于25分贝比常规抽样技术更好。由于低噪声前端，罗德与施瓦茨网络分析仪获得极高的阻带衰减为> 130分贝动态范围，因此对被测设备可以进行传输测量精度高，即使在低输入电平。
功率校准：积极被测设备的测试
功率校准能够在工厂中的表现在整个频率范围内的绝对投入水平测量恒定的输出功率，精度高。这对于变频活性成分的测量和非线性测量重要。此外，外部测试设置频率依赖程度的变化可以测量并与电源校准选项援助补偿。
同时四个痕迹显示在26厘米彩色液晶显示器
该ZVx模型是在这个价位的第一个网络分析仪能够同时显示多达四个独立参数测量的痕迹（测量数量，频率范围，带宽等）。大型的，积极的颜色与高刷新率液晶显示器可以精确的路线，无需操作员的疲劳。
内部PC
网络分析仪都配备了电脑板，包括键盘，鼠标，打印机，外部监督和作为操作系统WindowsNT为接口。在PC模式下，内部硬盘可以被访问和PC方案对ZVR执行。此功能大大简化了操作，加工和结果记录。可选的以太网连接，任何打印机驱动程序的一体化和IEC / IEEE总线控制方案对ZVR执行的应用范围大大扩展和性能。完成设置，追踪，数值结果，限制线，校准数据，宏和截图可以存储在硬盘或软盘上。可用的格式（如WMF的，ASCII码，让小夜曲....)问题自由进口到Windows程序。这些数据可以被处理与内部电脑辅助ZVR。

自动测试系统
快速记录和测量数据处理，此外，一SCPI的共形IEC / IEEE总线命令集作出的自动测量系统在使用ZVR家庭理想的所有车型。所有型号都配备了两个符合IEC / IEEE作为标准总线接口。一个是用于分析仪通过外部PC控制，控制外部设备等，例如：信号源的互调或混频器测量，从ZVR。另一个可选的IEC / IEEE总线接口提供了内部PC。通过该接口，符合IEC / IEEE控制程序可以内部PC上执行，从而使ZVR来控制自己或完整的测试系统。以太网选项允许通过LAN和数据交换控制。
有效率的校准技术
经典的12项校准标定方法需要四个标准：通过，开路，短路和搭配。这个名字TOSM给这个方法是对标准的名字缩写。其他一些现代化的标定方法（汤姆，TRM的，的TRL，TNA）的数量也有提供ZVR和ZVC。不像TOSM（12项），他们只需要三个不同的标准。此外，线（长），反映了一个未知的反射系数（R），匹配衰减器（A）和二端口网络的对称反射（N）的端口都可以使用。由于其简单，汤姆是一般应用程序的推荐的方法。校准的频率高达100兆赫它甚至没有必要，就可以开路，和港口的可能只是悬空。因此，一个完整的双端口校准可以执行，只有两个校准标准。汤姆还允许隐式验证，使有缺陷的校正工具包或操作失误导致的错误被排除在外。这大大增强了生产的可靠性，特别是在实验室里。
随着晶圆上测量，在测量设备中的多氯联苯或难以在合理的设计或指定的努力合适的校准标准。
