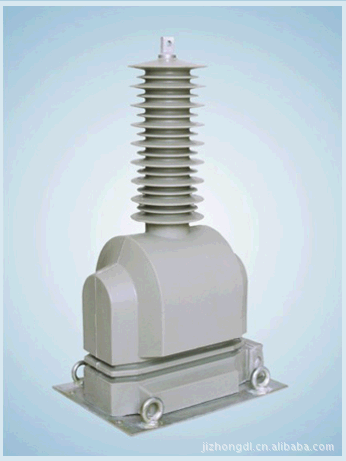

产品名称：JDZXW-35型电压互感器
生产单位：保定市冀中电力设备有限责任公司
产品详细介绍：
一、JDZXW-35型电压互感器性能概述
本型号电压互感器为户外环氧树脂真空浇注全封闭式结构，适用于额定频率50HZ，额定电压35KV及以下户外装置的电力系统中作电压、电能测量和继电保护用。
本互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注成，全封闭支柱式结构耐污染以潮湿。互感器不需要特别维护，只需定期清理表面污物，由于互感器采用全封闭浇注绝缘，体积小，重量轻，适用任何位置，任何方向安装。互感器二次出线端子加有金属保护罩密封。
二、JDZXW-35型电压互感器技术参数
▲产品符合标准GB1207-2006和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见表
|
额定电压比（V）
|
准确级及额定二次输出（VA） |
极限输出 （VA）
|
额定绝缘水平 （KV）
|
||||
|
0.2/6P |
0.5/6P |
1/6P |
3/6P |
0.2/0.5/6P |
|||
|
35000/√3 /100/ √3/100/3 |
30/120 |
90/120 |
180/120 |
500/120 |
/ |
1000 |
40.5/95/185 |
|
35000/√3 /100/√3 /100/ √3/100/3 |
/ |
/ |
/ |
/ |
30/50/120 |
||
三、外形及安装尺寸：
