厂家直销 NETLINK单模双纤插卡式光纤收发器.专供16槽机架用
型号:HTC-1100S-25
波长:1310
接口:SC(ST,FC可选,但价格在SC的基础上加15元/张)
质保:三个月包换,(外壳不要刮花)一年保修,终身维护

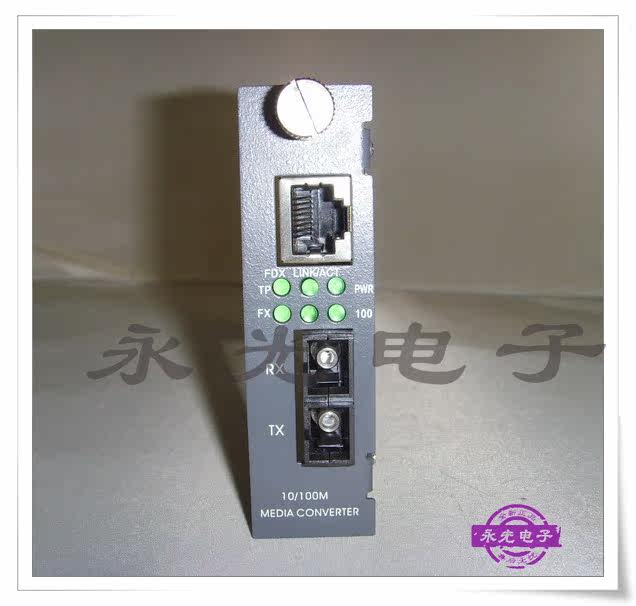

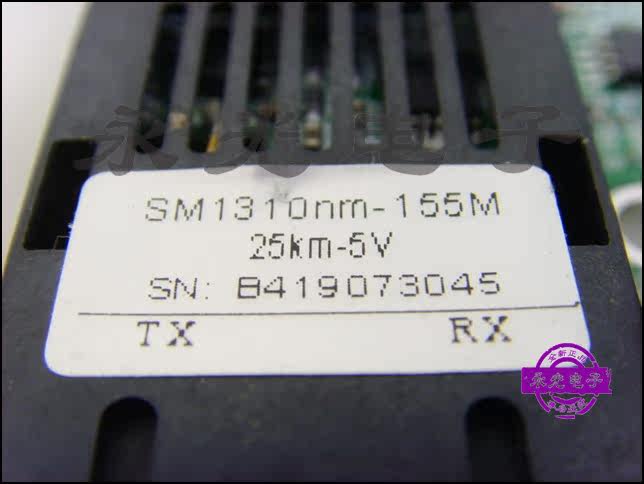

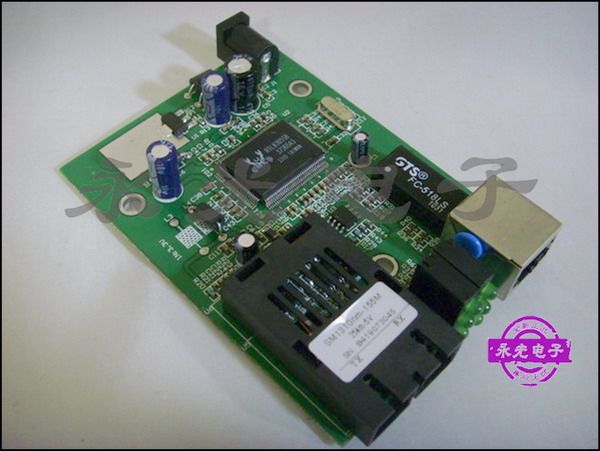

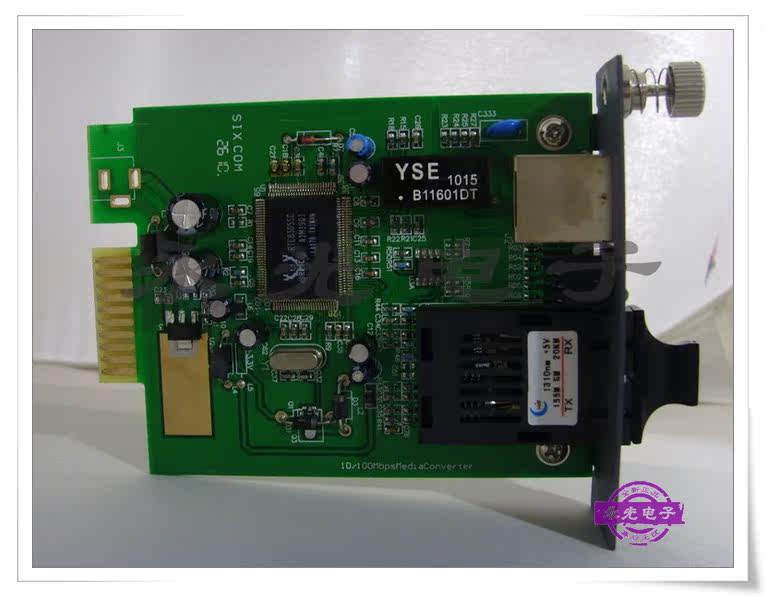

注:以下实拍图片仅供参考;具体以实物为准,本产品更换外壳颜色或外包装盒时并不影响产品性能(如:色泽,粗糙程度,丝印文字大小、光头套管颜色)恕不另行通知 请放心选购

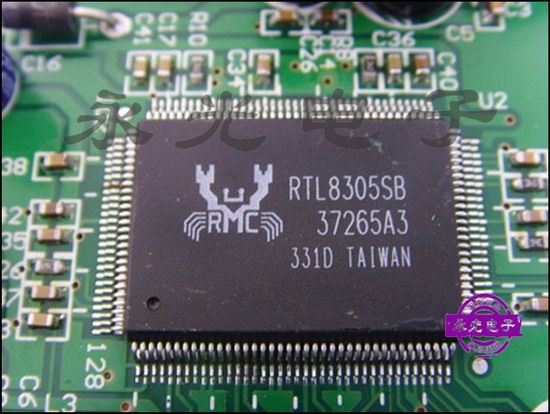

主要技术指标: 协议:IEEE802.3、IEEE802.3U、IEEE802.1d、IEEE802.1Q 接口:电口RJ45 ( 10/100BASE-TX ) 光口SC接口 ( 100BASE-TX ) 电源:内置电源:AC220V,1A; DC-48V 外置电源: 5V,1A 尺寸:内置式: 156mm × 128.2 × 32mm 外置式: 95mm × 72mm × 26mm 环境:工作温度: 0 ℃ ~50 ℃ 储存温度:-40 ℃ ~70 ℃ 湿度: 5%~90% 无冷凝 卡式光纤收发器应用范围:(需要配合本公司生产的16槽光纤收发器机架)1、电信、网通、联通、移动、广电等运营商点对点光纤传输使用 2、光纤宽带用户端做终端设备使用 3、远距离以太网传输中继或延长网络使用 a、交换机之间远距离互联(双绞线线路超过100米时,可使用光纤收发器加光纤线路,不用中继,最远互联距离120公里) b、带光口交换机与单台光纤收发器混用互联 4、光纤收发器使用范围广范,疏露之处请谅解,如有不解请咨询在线旺旺10/100M 自适应以太网光纤收发器,采用最新台湾芯片,高品质光收发一体模块,性能稳定,质量优良。适用于电信、广电、宽带网络等需要高性能、高可靠性的网络环境中。
- 1 个 RJ45 电口和 1 个 SC/ST/FC 光口,实现双绞线和光纤之间的光电信号转换;
- 符合 IEEE802.3 10Base-T 和 IEEE802.3u 100Base-TX , 100Base-FX 标准 ;
- 具有 10M/100M 自适应能力 ;
- 电口能自适应直通线 / 交叉线连接方式 ;
- 具有全双工 / 半双工工作模式;
- 支持 IEEE802.3X 全双工流量控制和半双工背压流量控制 ;
- 支持防止广播风暴功能 ;
- 支持最大 1916 Bytes 数据幀(可选项);
- 内置防雷电路,可大大减少雷电感应造成的损坏;
- 双绞线最长 100 米 , 多模光纤最长 5 公里 ( 全双工 ), 单模光纤最长 120 公里 ;
- 有6 个LED 指示灯: Power , TX 100 , TX Link/Act , FX 100 , FX Link/Act , FDX/Col ;便于监测收发器的工作状态和判断故障原因;
- 有外置、内置电源两种类型: AC100 ~ 265V / DC5V 开关电源;
- 工作环境温度: 0 ~ 50 ℃;
- 储存环境温度: - 40 ~ 70 ℃;
- 收发器尺寸:电源外置式 70 × 26 × 93mm ;内置式 120 × 30 × 140mm 。
双纤卡式部分参数
型 号 | 光纤 | 接口 | 发射波长 | 发射功率 | 接收灵s敏度 | 传输距离 | 允许损耗 | HTB-1100-2.5 | 多模 | ST/SC | 1310nm | -20~-12dBm | -30dBm | 2.5km | 10dBm | HTB-1100-5 | 多模 | ST/SC | 1310nm | -19~-14dBm | -32dBm | 5km | 22dBm | HTB-1100S-10 | 单模 | ST/SC/FC | 1310nm | -22~-14dBm | -32dBm | 10km | 10dBm | HTB-1100S-25 | 单模 | ST/SC/FC | 1310nm | -14~-7dBm | -33dBm | 25km | 19dBm | HTB-1100S-40 | 单模 | ST/SC/FC | 1310nm | -8~-3dBm | -35dBm | 40km | 27dBm | HTB-1100S-60 | 单模 | ST/SC/FC | 1310nm | -3~0dBm | -38dBm | 60km | 35dBm | HTB-1100S-80 | 单模 | ST/SC/FC | 1550nm | -5~-3dBm | -35dBm | 80km | 27dBm | HTB-1100S-100 | 单模 | ST/SC/FC | 1550nm | 2~-3dBm | -36dBm | 100km | 31dBm | HTB-1100S-120 | 单模 | ST/SC/FC | 1550nm | 0~3dBm | -38dBm | 120km | 35dBm |
单纤卡式部分参数
型 号 | 光纤 | 接口 | 发射波长 | 发射功率 | 接收灵敏度 | 传输距离 | 允许损耗 | HTB-1100S-25A/B | 单模 | SC | 1310/1550nm | --13~-6dBm | -30dBm | 25km | 17dBm | HTB-1100S-40A/B | 单模 | SC | 1310/1550nm | -6~0dBm | -35dBm | 40km | 29dBm | HTB-1100S-60A/B | 单模 | SC | 1310/1550nm | -6~0dBm | -36dBm | 60km | 30dBm | HTB-1100S-80A/B | 单模 | SC | 1310/1550nm | -3~3dBm | -37dBm | 80km | 34dBm | 定货信息
产品型号 | 产 品 描 述 | HTB-1100 HTB-1100-5 | 10/100M 自适应以太网多模光纤收发器,光纤接口有 ST 和 SC 两种;光波长有 850 、 1310nm 两种,光纤最大距离有 2KM 和 5KM 两款。 | HTB-1100S-xxC | 10/100M 自适应以太网单模光纤收发器,光纤接口有 ST 、 SC 、 FC 和 LC 等种;光纤最大距离有 25 、 40 、 60 、 80 、 100 和 120KM 等款,型号中的 XX 为距离数。 60 公里及以下为 FP 激光器, 60 公里以上为 DFB 激光器。 |
|
