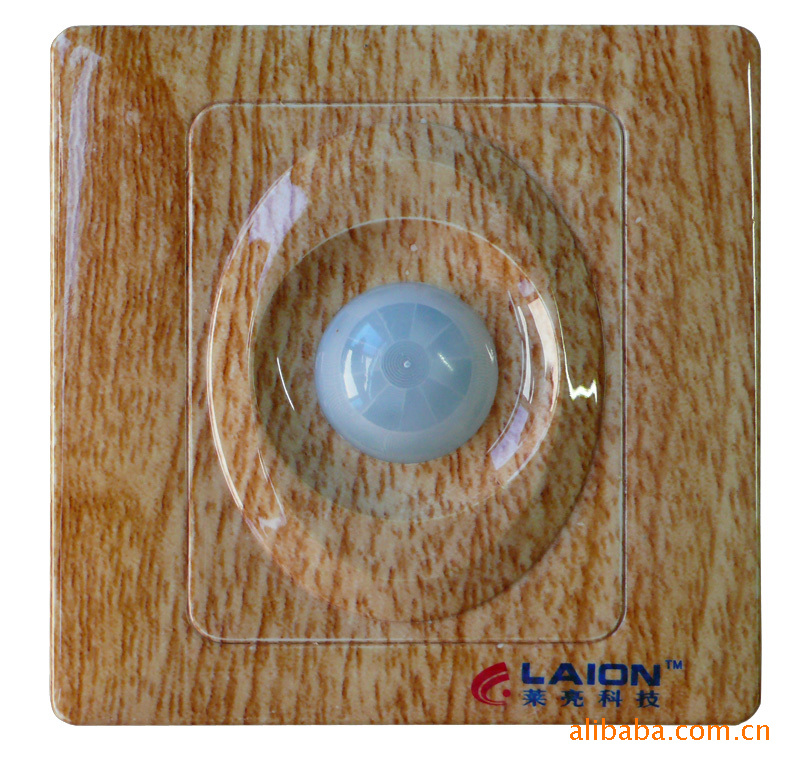

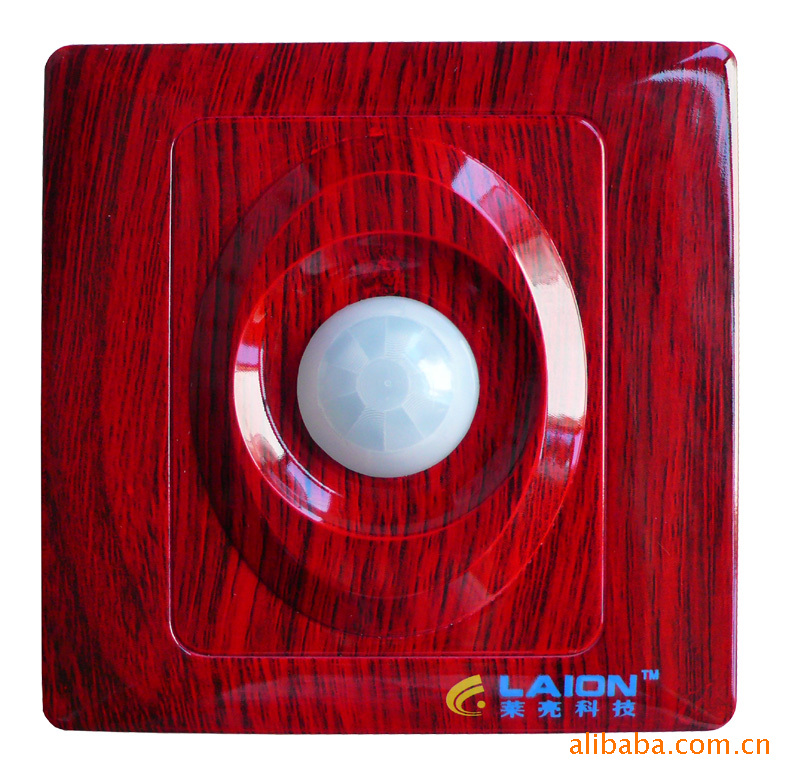

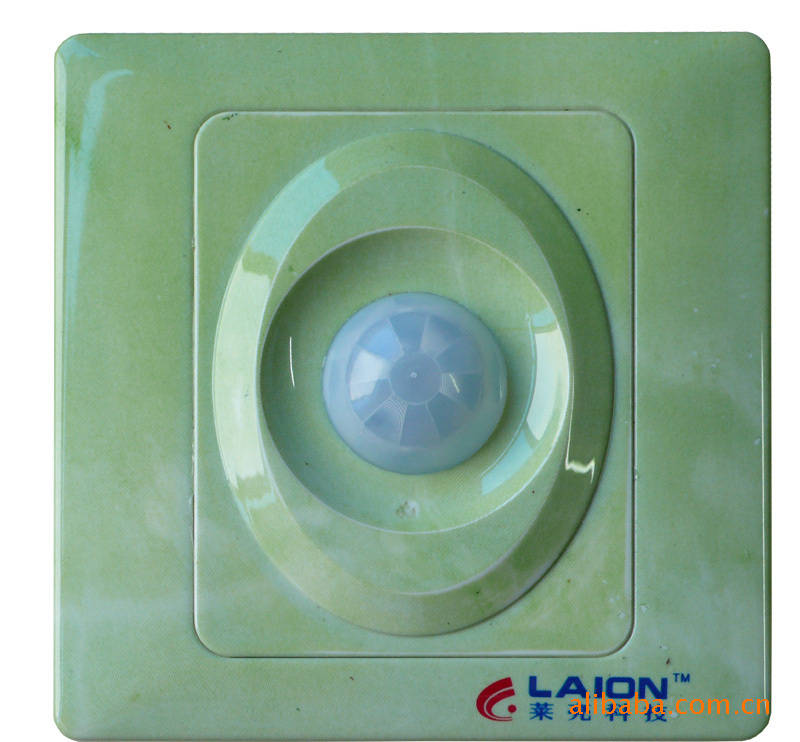

莱亮全自动节能人体红外线感应开关说明书

专利产品仿冒必究

一、适用范围

适用于楼梯走道，消防通道，公用走道，防盗报警，需要自动开关控制照明等场所。

二、产品特点

1.采用灵敏度高，可靠性强的热释电红外传感器，可探测人体活动红外线光谱变化，使开关自动接通负载，在延时时间段内，如有人在有效感应范围内活动时，开关将持续接通，直到人离开后，延时自动关闭负载，实现了人来灯亮，人走灯熄的智能控制功能。

2.采用单火线控制，自动测光功能技术，出厂设置白天或光线强时不感应，也可调置全天感应。

3.延时时间可调，也可随意在延时范围内调节所需要的延时时间。

4.静态工作电流低，10年用不到1度电，节能效果显著，使用寿命长；以每天亮灯2小时计算，静态工作时间为22小时*3650天(10年)*0.012W(静态功耗)/1000瓦时=0.96度电。

5.宽工作电压范围设计，更适合在工作电压不同的国家使用，节能灯无闪烁现象。

6.本开关设计有过载保护，使用更安全。

三、技术参数

1.适用范围：节能灯、LED灯、日光灯、白炽灯、排气扇、报警器等各种负载

2.工作电压：AC90—250V(50/60Hz)

3.感应角度：138度锥角

4.感应距离：6米±2米

5.负载功率：1W—­200W

6.静态功耗：≤0.012W

7.环境温度：-20℃+45℃

8.光照范围：6Lux±1Lux或全天感应，出厂设置：6Lux±1Lux

9.延时时间：20秒—200秒可调，出厂设置：40秒±8秒

四、接线图示

１．二线制接线图示:２．三线制带消防应急功能接线图示:

五、注意事项

1.接线方式：按开关背面指示接线，严禁超负载使用。

2.安装时，请勿带电操作，必须由专业电工操作，敬请遵循接线安装规范；开关与电灯距离应大于0.5米以上。

3.如遇到负载不工作，首先检查线路是否正确和负载是否正常，再检查开关内部保险丝是否损坏。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

4.感谢您购买莱亮电子产品，本产品自购买日起保修期三年。

深 圳 莱亮 电子 科技 有限公司

SHENZHEN LAION ELECTRONIC TECHNOLOGY CO.,LTD

 Http:// www.laion.hk

销售热线：020-82328152/13660838752刘小姐
