产品名称：LZW-35型电流互感器（高压电流互感器，户外树脂浇注电流互感器）
生产单位：保定市冀中电力设备有限责任公司
产品详细介绍：
性能概述：
本型号LZW-35型电流互感器（高压电流互感器，户外树脂浇注电流互感器）采用瑞士进口的户外环氧树脂真空浇注而成，全封闭支柱式结构，具有耐电弧，耐紫外线，耐老化等特点。适用于额定频率50HZ，额定电压35KV及以下户外电力系统中作电流、电能测量及继电保护用，是老式油浸产品的替代品。外形采用防雨伞裙，表面爬电距离大，二次端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是城乡电网改造理想的换代产品。
LZW-35型电流互感器（高压电流互感器，户外树脂浇注电流互感器）技术参数：
▲产品符合标准GB1208-2006和IEC之规定
▲额定绝缘水平：40.5/95/185KV
▲额定一二次电流，准确级组合，准确级及相应的额定二次输出见表
|
额定一次电流 （A） |
额定二次 电流（A） |
准确级组合
|
准确级及相应的额定输出 （VA） |
1s短时热电流 （KA有效值） |
额定动稳定电流 （KA峰值） |
|||
|
0.2S、0.2 |
0.5 |
10P15 |
||||||
|
20、30 |
5或1 |
0.2S/0.2 0.2S/0.5 0.2S/10P 0.2S/0.5/10P 0.2S/10P/10P 0.2S/0.5/10P/10P |
15 |
20 |
50 |
2.5 |
6.3 |
|
|
40、50 |
7.5 |
18.8 |
||||||
|
75、100 |
15 |
37.5 |
||||||
|
150 |
25 |
62.5 |
||||||
|
200～400 |
45 |
112.5 |
||||||
|
500 |
70 |
140 |
||||||
|
600～800 |
80 |
160 |
||||||
|
1000～2000 |
15～20 |
20～30 |
100 |
180 |
||||

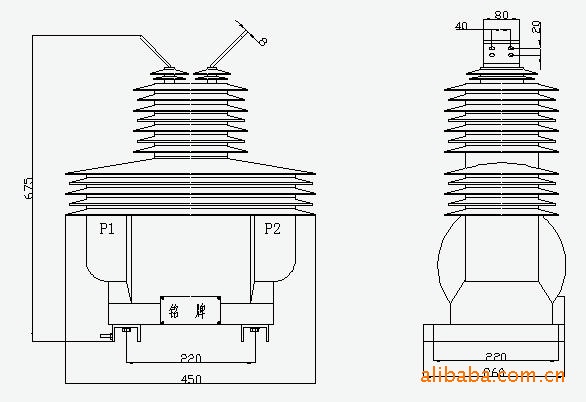

外形及安装尺寸
