安科瑞DDSF1352单相电能表：单相I、U、电能计量、7位宽温型LCD显示、脉冲输出、精度1级。
一、概述
终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。
二、适用环境
正常工作温度：-10℃～+45℃
极限工作温度：-20℃～+60℃
储存温度：-40℃～+70℃
相对湿度：≤95%（无凝露）
海拔高度：≤2500m
三、功能
●计量
计量单相有功总电能，反向计入总电能并单独累计
●测量
测量单相电压、电流
●分时
百年日历、时间，闰年自动切换，最大可设置3个费率，8时段，时段最小间隔1分钟
●结算
电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
●显示
7位宽温型LCD显示；有功电能脉冲、当前费率LED指示
●输出
有功电能脉冲输出，无源光电隔离型输出端口
●通讯
支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约）
四、技术参数
项 目 | 性能参数 |
电气 特性 | 参比电压 | AC220V |
工作电压 | 0.7Un~1.2Un |
电流规格 | 1.5(6)A、5(20)A、10(40)A、20(80)A |
额定频率 | 50Hz |
准确度等级 | 有功1.0级 |
时钟准确度 | 日误差≤0.5s/d |
电压线路功耗 | ≤1W，5VA |
电流线路功耗 | ≤1VA |
电能脉冲输出 | 光耦隔离，集电极开路输出，脉宽80ms±20ms |
通讯 | RS485接口，MODBUS-RTU协议（或DL/T645规约） |
机械特性 | 外形尺寸 | 76×89×74mm，4模数 |
最大接线能力 | 25mm2 |
环境 条件 | 工作温度 | -20℃~+60℃ |
存储温度 | -40℃~+70℃ |
相对湿度 | ≤95℅（无凝露） |
五、外形尺寸(mm)

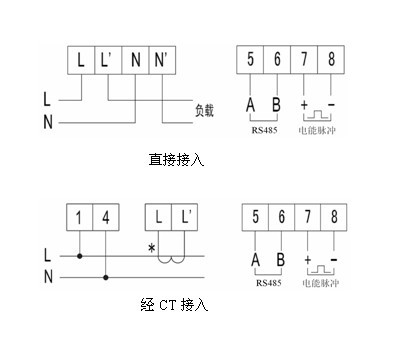

六、接线图
如有兴趣需要详细资料，请联系我们
