1、随着厚度增加，中低频吸声系数显著地增加，但高频变化不大（高频吸收总是较大的）。2、厚度不变，容重增加，中低频吸声系数亦增加；但当容重增加到一定程度时，材料变得密实，流阻大于最佳流阻，吸声系数反而下降。对于厚度超过5cm的容重为16Kg/m3的离心玻璃棉，低频125Hz约为0.2，中高频（>500Hz）的吸声系数已经接近于1了。当厚度由5cm继续增大时，低频的吸声系数逐渐提高，当厚度大于1m以上时，低频125Hz的吸声系数也将接近于1。当厚度不变，容重增大时，离心玻璃棉的低频吸声系数也将不断提高，当容重接近110kg/m3时吸声性能达到最大值，50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时，吸声性能反而下降，是因为材料变得致密，中高频吸声性能受到很大影响，当容重超过300kg/m3时，吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的离心玻璃棉。

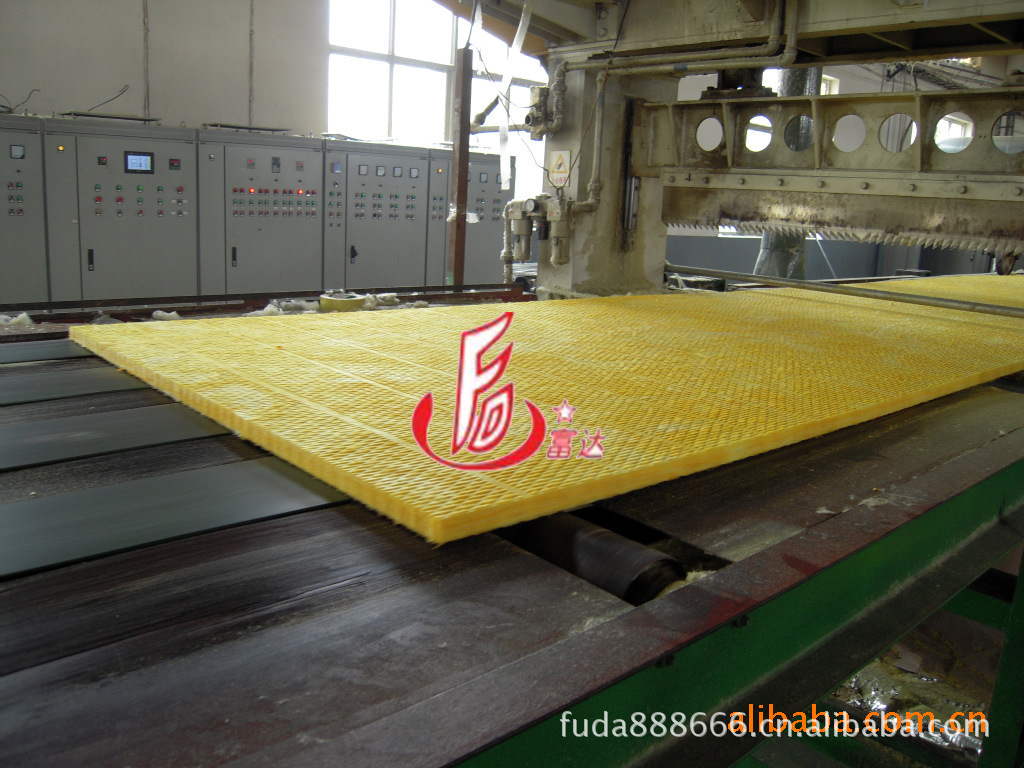

　　离心玻璃棉内部纤维蓬松交错，存在大量微小的孔隙，是典型的多孔性吸声材料，具有良好的吸声特性。离心玻璃棉可以制成墙板、天花板、空间吸声体等，可以大量吸收房间内的声能，降低混响时间，减少室内噪声。

　　离心玻璃棉的吸声特性不但与厚度和容重有关，也与罩面材料、结构构造等因素有关。在建筑应用中还需同时兼顾造价、美观、防火、防潮、粉尘、耐老化等多方面问题。

　　离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。

批发说明

混批

支持混批，[1000]元以上起批 或者 [50]平方米以上起批

本产品因可生产各种规格，所以可据客户要求定做，普通规格可按最小起定量起批。。详情咨询15630679935运费说明

可根据客户要求定做后，三天内发货，运费需根据货物实际车面积与客户详谈，并在经客户允许的情况下发货。详情咨询：魏经理：15630679935
