单相隔离变压器简介

工作条件

　　隔离变压器适用50-60Hz电压至500V的电路中，通常用作机床控制电器或局部照明灯及各种进口设备的电源之用。

使用环境

　　周围空气温度-5°C至+40°C，24小时的平均值不超过+35°C；

　　安装地点海拨不超过200m；

大气相对湿度在周围空气，温度为+40°C时不超过50%，在较低温度下可以有较高的相对温度，最湿月的平均最大湿度为90%，同时该月的平均最低温度为+25°C，并考虑到因温度变化发生在产品表面的凝露。

单相隔离变压器功能特点：

特点：

　　1、抗干扰作用：如通过Y/△接线的隔离变压器后，能够阻止一部分谐波的传输；

　　2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合；

　　3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响；

　　4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统（隔离变压器以上部分）单相接地；

　　5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流；

单相隔离变压器分为带外壳与不带外壳两种。

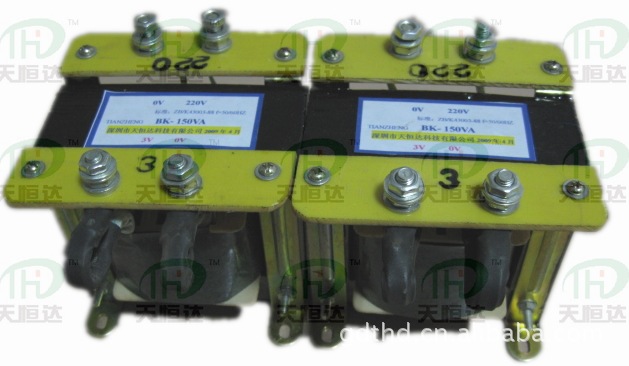

示例图：不带外壳

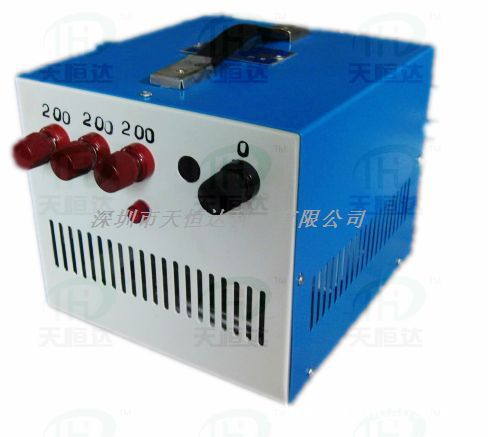

示例图：带外壳
