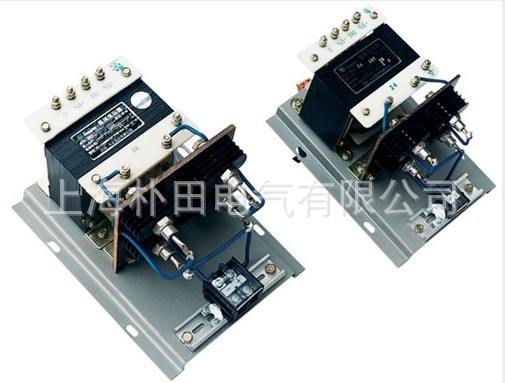

一用途：  BKZ系列整流变压器是由BK变压器和整流电路组合而成。变压器适用于原边电压220V/110V/380V，交流50-60HZ的电源，输出电压经晶体管整流原件整流后输出直流电，用途十分广泛。

二、结构特征     BK变压器按结构可分为壳式，按安装方式可分为立式。

三、型号及其含义

四、使用环境 1、周围空气温度-5℃至+40℃，24小时的平均值不超过+35℃； 2、安装地点海拔不超过2000m； 3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对温度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

五、外形及安装尺寸

型号 外型尺寸 安装孔距 安装孔 K*J Bmax Dmax Emax A C BK-50 86 95 93 70±0.4 50±3 5*12 BK-100 100 110 113 85±0.4 60±2.5 6*12 BK-150 100 125 113 85±0.4 66±2.5 6*12 BK-250 160 107 137 100±0.4 80±3 9*11.5 BK-300 160 107 137 100±0.4 80±3 9*11.5 BK-400 160 143 137 110±0.4 92±3 9*11.5 BK-500 160 143 137 110±0.4 92±3 9*11.5 BK-700 160 160 137 110±0.4 102±3 9*11.5 BK-1000 160 180 137 150±0.4 100±3.5 9*11.5 BK-1500 160 240 137 160±0.4 132±3.5 9*11.5 BK-2000 184 270 145 160±0.4 132±3.5 9*11.5
