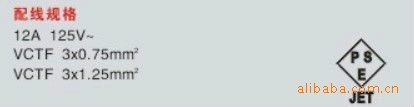

一．配线：如图

二．产品及相关说明:

1.包装：100根/箱
2.包装尺寸：51*31*24CM

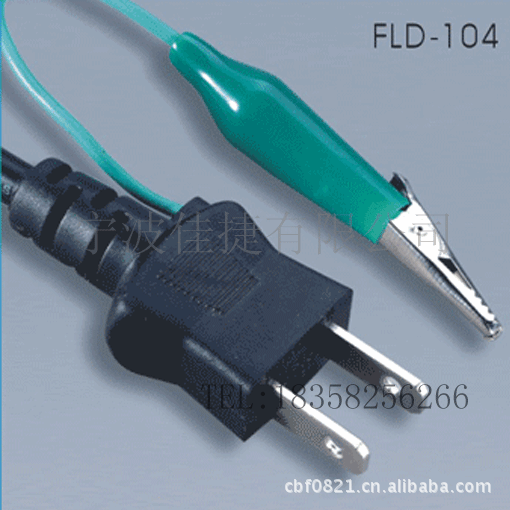

3.产品名称：电源线
4.所用材料：PVC和铜
5.电源线耐温：高温70℃- 200℃，低温 -30℃
6.外径范围：5.3mm-15mm
7.使用范围：空调、冰箱、洗衣机、电饭煲、电磁炉、电炒锅、电风扇、微波炉、电脑、灯具等家有电器和电动工具
8.铜丝平方：0.5mm2-8.37 mm2

三．公司和证书介绍

      宁波佳捷电子有限公司，专业生产电源线（塑料/橡胶），电缆，延长线，线束，线盘等相关产品。集设计，研发，制造，销售于一体。经过多年潜心经营，我们已经获得了UL, CUL, CSA, CEBEC, VDE, NF, BSI, IMQ, OVE, KC, N, CE, GS, PSE, SAA, FI,DEMKO,SEMKO, IRAM, SII, UC, KEMA, CCC,等认证。

      我们的目标是客户的满意，我们的追求是不断的提高。在市场竞争中不断增强自身的核心竞争力；我们的能力拥有您的信任，是我们长远合作的有力保障。

相关说明：

区别使用　　（常使用四款）电源线的区别和使用 　　

一、欧洲插头

①、欧洲插头：又叫法国标准插头又叫烟斗插 　　

插头有供应商和供应商规格型号如：KE-006 YX-002等和各国的认证：（D(丹麦); N(挪威); S(瑞典); VDE(德国); FI(芬兰); IMQ(意大利); KEMA(荷兰); CEBEC(比利时)。 　　

品字尾 ：N/1225 　　

②、电源线标识表示带码：

H05VV□□F 3G 0.75mm2： 　　

H：表示欧规、欧盟标识 　　

05：表示该电源线耐压强度（ 03︰300V 05︰500V） 　　

VV：前V表面线芯绝缘层，后V表示电源线的护套绝缘层，VV如：用RR表示就表示为橡胶绝缘层，如VV：用N表示为氯丁橡胶； 　　□□：前“□”特殊带码，后“□”表示偏平的线，如加H2表示偏平的两芯线； 　　

F：表示该线为软体线 　　

3：表示内部线芯数 　　

G：表示接地 　　

0.75mA：表示电源线的横截面积 　　

③、PVC：材质指加强绝缘层的材质耐高温在80℃以下，软体PVC还有78° 55°硬度，数字越大越硬耐温就越高，橡胶线耐温较高可耐到200℃以下，使用软体硬度同样（PVC）软体线。 　　

二、英插

①、英插：240V 50HZ耐压3750V 3S 0.5mA，保险丝（3A 5A 10A 13A）（FVSE）→保险丝，尺寸要求：总长25-26.2mm中间直径为4.7-6.3mm两端金属帽直径为6.25-6.5mm（丝印BS1362）； 　　

②、其插头内部线（拆开BS插头正对自己右边为L线（火）接保险丝，地线的长度一定要大于（火线、零线）长度的3倍把固定螺松开用外力拉出来线地必须最后掉下来（固定三条线的固定螺丝一定要是锥型的）。 　　

③、电源线的识别同欧插。 　　

三、美国插头

①、美国插头：120V 50/60HZ分为两芯线、三芯线和极性、非极性，去美国的电源插头铜片必须要有橡胶套； 　　

两芯线印字的条线表示火线；极性插头脚大的为零线，脚小的为火线（电源线凹凸面为零、线圆面为火线）； 　　

②、线材有两种模式：NISPT-2双层绝缘、XTV和SPT单层绝缘 　　

NISPT-2：NISPT表示双层绝缘，-2表面两芯线 线芯绝缘 外层绝缘； 　　

XTV和SPT：表示单层绝缘层，-2表面两芯线（线体带凹槽，外层绝缘直接包铜芯导体）； 　　

SPT-3：表示单层绝缘带地线，-3表示三芯线（线体带凹槽，中间的为地线为双层绝缘）； 　　

SPT和NISPT均为偏线，SVT为圆线双层绝缘。

线芯绝缘 外层绝缘 　　

③、美式插头一般使用认证编号没有直接在插头上打UL图案。如：E233157 E236618 　　

④、美式插头线和欧插线不同： 　　

欧插用“H”表示； 　　

美规用多少号线表示如：2×1.31mm2（16AWG） 、2×0.824mm2（18AWG）：VW-1(或HPN) 60℃(或105℃) 300V 　　2：表示线芯条数； 　　

1.31或0.824 mm2：表示：线芯横截面积； 　　

16AWG：表示线芯模截面积，同上mm2是相对应的； 　　

VW-1或HPN：VW-1为PVC材质；

HPN：为氯丁橡胶材质 　　

60℃或150℃为电源线的耐温程度； 　　

300V：为电源线的耐压强度和欧规不同，（欧规用03或05表示）。
