产品简介
GW9-12/15型户外交流单级式高压隔离开关（以下简称隔离开关）适用于三相交流50HZ﹑额定电压为12KV及15KV高压电力系统中，作切断和关合无负载有电压的单相或三相电路。本公司生产的隔离开关各项技术性能指标符合GB1985-1989《交流高压隔离开关和接地开关》国家标准及DL486-1992《交流高压隔离开关订货技术条件》电力行业标准。
使用条件
- 周围空气温度：不高于+40℃，不低于-35℃；
- 海拔高度：不超过1000mm;
- 风速：不大于35m/s;
- 地震烈度：不超过8度；
- 覆冰厚度：不超过10mm;
- 空气污秽程度：Ⅲ级；
- 无火灾﹑爆炸，严重污秽﹑化学腐蚀及剧烈振动的场所。

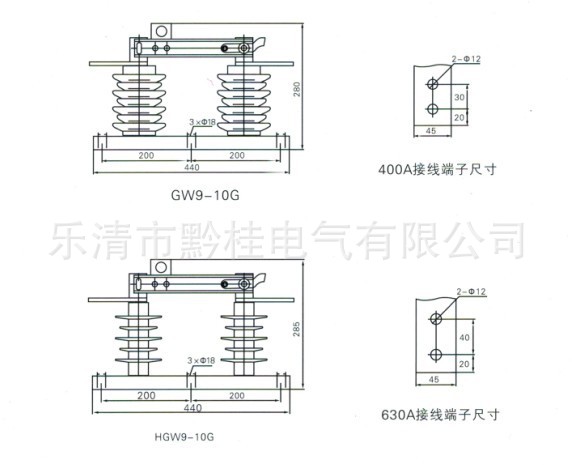

产品图片
产品参数
产品型号 | 额定电压 KV | 额定电流 A | 额定峰值 耐受电流 KA | 额定短时 耐受电流 KA/4s | 雷电冲击耐受 电压KV | 1min工频耐受 电压KV |
相对地 | 断口 | 相对地 | 断口 |
GW9-12(15)-200 | 12 （15） | 200 | 8 | 3.15 | 75 | 85 | 42 | 48 |
GW9-12(15)-400 | 400 | 31.5 | 12.5 |
GW9-12(15)-630 | 630 | 40 | 16 |
GW9-12(15)-1000 | 1000 | 50 | 20 |
GW9-12(15)-1250 | 1250 | 62.5 | 25 |
