设备特点和参数及示意图如下:

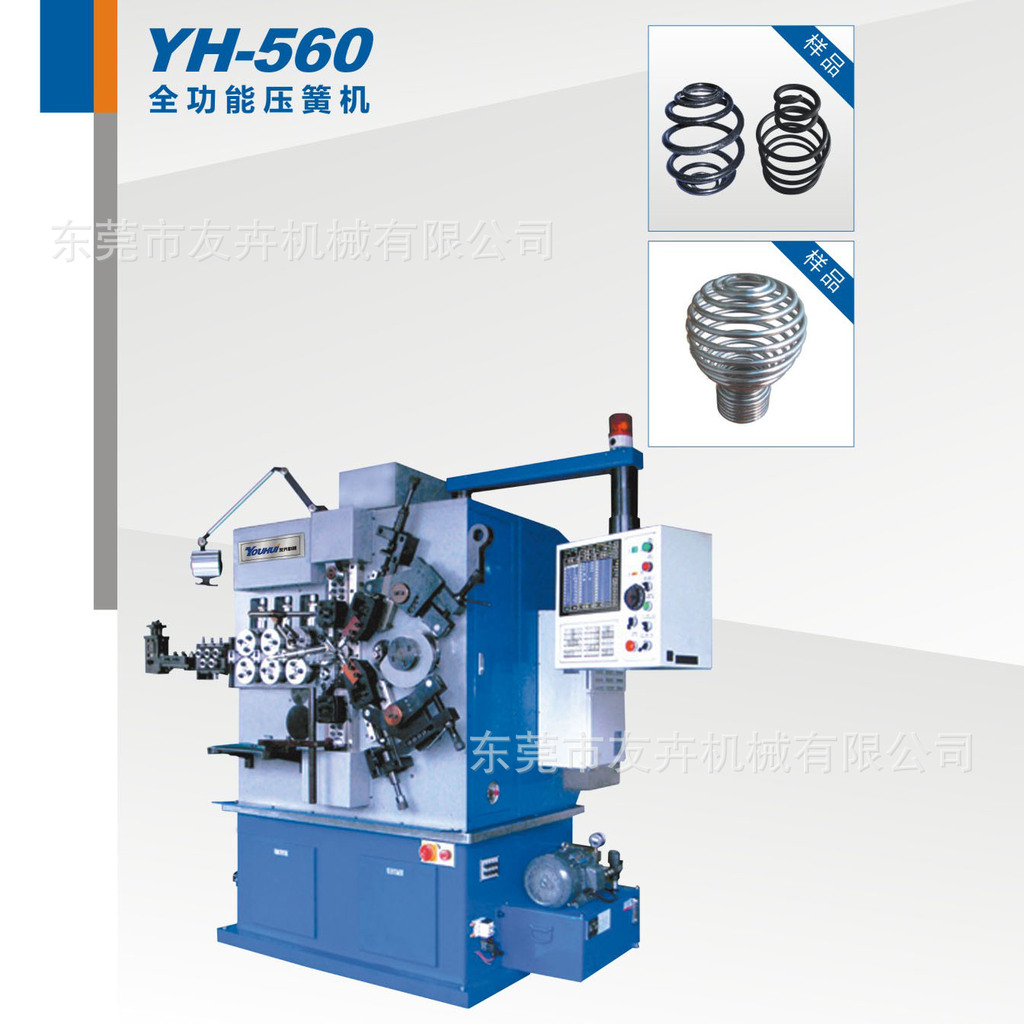

型号YH-560 ：
1、丝杆：台湾上银
2、气缸：亚德客
3、滚针：IKO/HK
4、控制器：PC控制（众为兴/品鑫/亚起/凌思特）
5、电磁阀：CNSY
6、温控器：RCK
7、送线轴：YAxis 1KW
8、凸轮轴：XAxis 1KW
9、伺服电机：日本三洋
10、电机功率：2KW
11、深沟轴承：FAG
12、直线轴承：YTP
13、线径：∮2.5-∮6.0mm
14、最大送线长度：Unlimited
15、卷线方向：Right and Left hand
16、最大送线速度：150Meter/min
17、最小送线指令：0.01mm
18、最大送线指令：9999.99mm
19、外径设定范围：≤100.00mm
20、间距设定范围：≤60.00mm
21、凸轮轴最小设定范围：0.1度
22、凸轮轴最大设定范围：359.9度
23、切刀伺服：23.5kw
24、送线伺服：11kw
25、外径伺服：3.5kw
26、耗电量：23.5kw
27、深度*宽度*高度：2150*1400*2400
28、机器重量：2600kg

结构特点：
⑴核心技术和主要部件来自台湾与日本。
⑵整体底板，安装方便, ,进口德国FAG深沟轴承减少磨蹭力确保稳定、省电与低噪音等。
⑶采用了伺服控制系统及全数位式驱动器，5.7寸人机界面，薄膜工作按键，操作面板简易。
⑷机器采用进口台湾丝杆，确保精度高,运行平稳。
⑸凸轮轴可做正、反转动作送线轴，可在机器运作生产中增加或减小送线的长度，高速生产中，马达过热进，电脑可自动侦测并降速以保护马达，具有探针减速比率功能，生产中，可随时增加或减少产量。

服务承诺：
⑴提供安装和技术指导。
⑵负责供货设备的调试试车,直至通过验收。
⑶负责对受货方人员现场操作培训和维修培训。
⑷机组正确操作的情况下保修一年,并长期保证备品备件供应。
⑸长期提供技术咨询服务。
