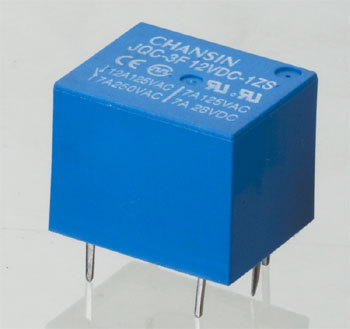

JQC-3F/D12V 0.36W T73 24V小型直流电磁继电器
|
| JQC-3F | |
| 特 性：
● 12A触点切换能力
● 具有一组常开，一组转换触点形式
● 超小型、标准印制板引出脚
● 具有塑封型和非塑封型两种封装形式● 外形尺寸：19*15.4*15.5 |  | | 触点形式 | 1H (1A) | 1Z (1C) | 接触电阻 | 100mΩ (1A 24VDC) | 触点材料 | Silver Alloy | 触点负载(阻性) | 15A 125VAC | 7A 250VAC
12A 125VAC | 最大切换电压 | 250VAC/30VDC | 最大切换电流 | 15A | 12A | 最大切换功率 | 2500VA 210W | 机械寿命 | 1×107次 | 电气寿命 | 1×105次 |
|
介质耐压 | | 触点与线圈间 | 1500VAC 1分钟 | | 断开触点间 | 750VAC 1分钟 |
|
|
冲击 | | 稳定性 | 98m/s2(10g) | | 强度 | 980m/s2(100g) |
|
|
|
| 额定线圈功率 | 0.36W (48VDC:0.51W) |
|
| | 额定电压VDC | 动作电压VDC | 释放电压VDC | 最大电压VDC(25℃) | 线圈电阻Ω | | 5 | 3.80 | 0.5 | 6.5 | 70±10% | | 6 | 4.50 | 0.6 | 7.8 | 100±10% | | 9 | 6.80 | 0.9 | 11.7 | 225±10% | | 12 | 9.00 | 1.2 | 15.6 | 400±10% | | 18 | 13.5 | 1.8 | 23.4 | 900±10% | | 24 | 18.0 | 2.4 | 31.2 | 1600±10% | | 48 | 36.0 | 4.8 | 62.4 | 4500±10% |
|
|
| 产品标记 | | 标记示例 | JQC-3F/12VDC-1HS T F | | 继电器型号 | JQC-3F | | 线圈电压 | 5 6 9 12 18 24 48 VDC | | 触点形式 | 1H: 一组常开 1Z: 一组转换 | | 封装形式 | S: 塑封型 | | 触点材料 | T: AgSn02 无：AgCdO | | 绝缘等级 | F: F级 155℃ 无：B级 130℃ |
|
|
|
