锻钢焊接闸阀有三种阀盖设计形式.种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
|

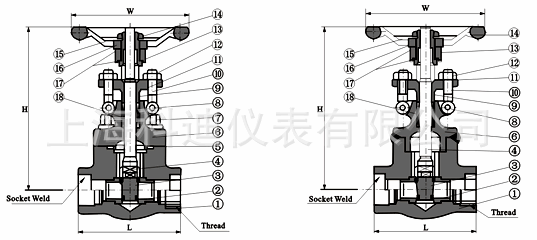

锻钢焊接闸阀标准材质细表: 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | A105 | F22 | F304(L) | F316(L) | 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) | 2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) | 3 | 闸板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) | 4 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 6 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) | 7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | 8 | 销钉 | A276420 | A276 304 | 9 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | 10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | 11 | 填料压板 | A105 | A182F11 | A182F304(L) | A182F316(L) | 12 | 螺母 | A1942H | A1944 | A1948 | A1948M | 13 | 阀杆螺母 | A276420 | 14 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M | 15 | 铭牌 | SS | 16 | 手轮 | A197 | 17 | 垫片 | A473431 | | 18 | 填料 | 柔性石墨 | PTFE | 焊接闸阀适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 CS=碳钢;AS=合金钢;SS=不锈钢; |
