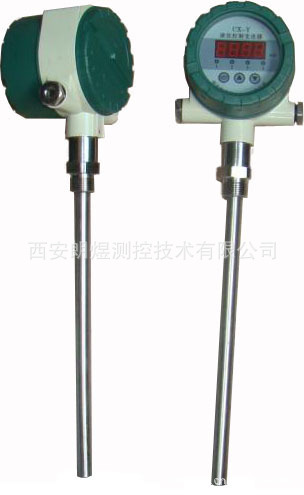

CX-Y液位变送控制器是集液位测量，显示，输出、控制于一体的智能数显液位测控产品。该产品为全电子密封结构，可以达到防暴要求，前端采用磁致伸缩传感器保证了精度和长期可靠性，特别适合小量程低密度液位的测量。选择了高性能的CPU，经微处理器运算处理，现场显示，并输出一路模拟量和四路开关量，可选择RS-485通讯接口。

     该液位变送控制器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对介质的液位进行现场测量显示和控制

特点：

    1. 安装方式：螺纹顶装，法兰顶装，旁通侧装

    2. 采用磁致伸缩传感器性长期能稳定可靠，无需定期校准

    3. 特别适合小量程低密度液位的测量，跟环境压力温度无关。

    4. 4位LED数码管显示,无视值误差.

    5. 四路控制点继电器输出AC220V/3A

    6. 4~20mA标准信号输出

    7. 控制点现场设定。

    8. 供电电源可选24VDC AC220V

技术参数:
    量程范围      0-5000mm

    分辨率         0.3mm
    精度等级      1mm

    电源电压      AC220V;DC24V

    显示方式      0.56"数码管
    显示范围      -1999～9999
    环境温度      -20℃～70℃
    相对湿度      ≤80%
    安装方式      螺纹安装（M52*1.5）；法兰安装；旁通侧装
    材质           304不锈钢

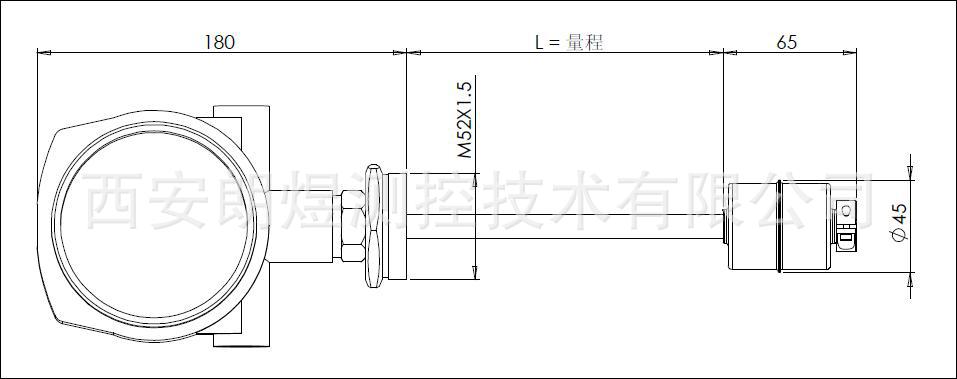

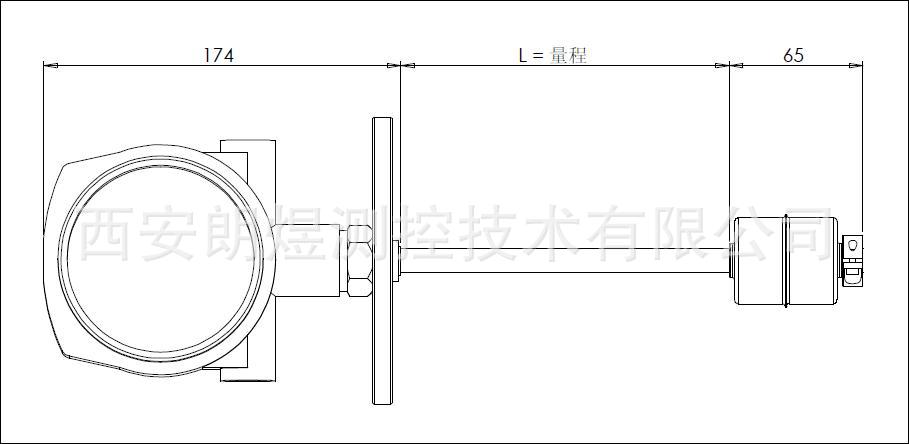

外形尺寸：

安装:
机械连接：

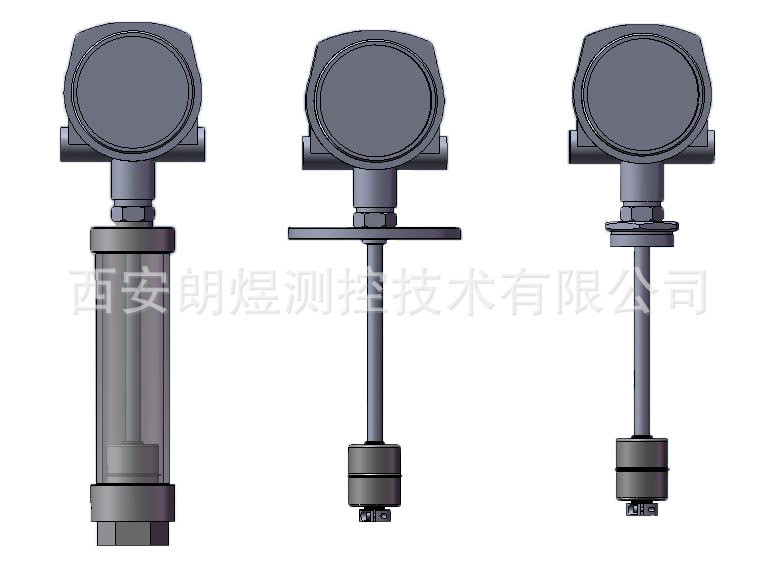

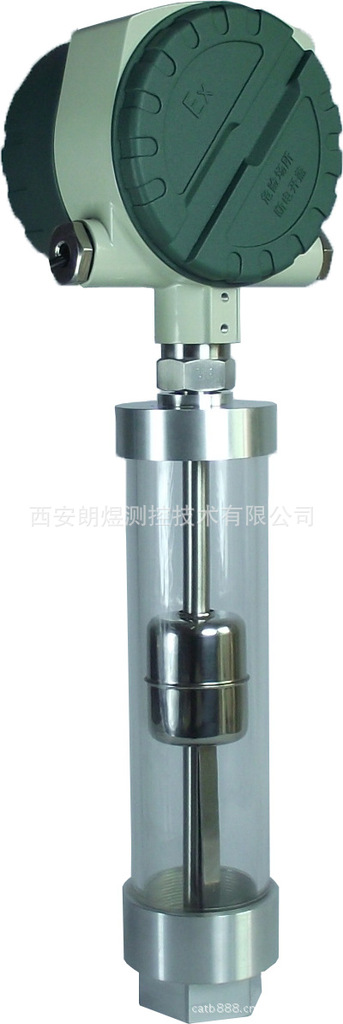

   CX-Y液位变送控制器可以通过管接头做成旁通侧装，顶部螺纹(M52*1.5)安装或顶部法兰安装。

电气连接：

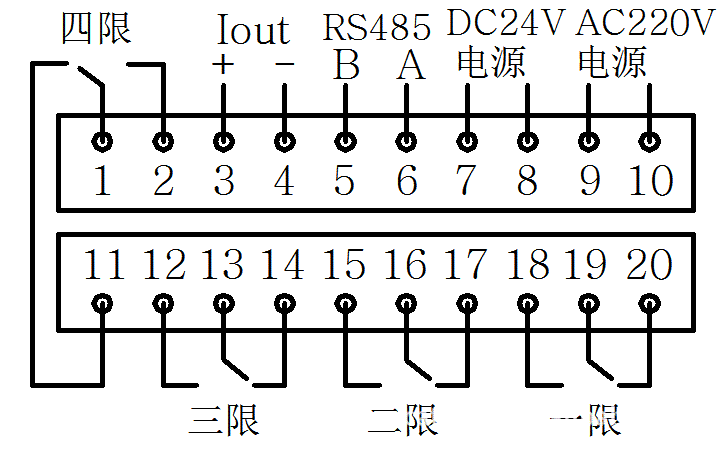

 接线端子图中，7，8号端子是采用DC24V供电，9，10号端子是采用AC220V供电,两组供电不可同时接入。

为了防止电磁干扰的影响应注意以下事项：
     ● 线路连接尽量短，采用屏蔽线
     ● 尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线
     ● 若用微型软管安装，壳体必须单独接地。

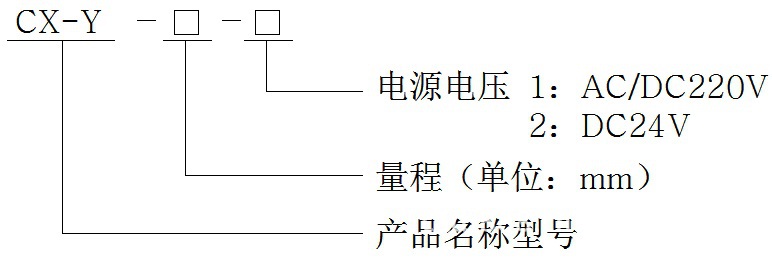

 选型说明：
