一、J41H锻钢法兰截止阀概述：
锻钢法兰截止阀有三种阀盖设计形式.
种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.
第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.
第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
二、J41H锻钢法兰截止阀结构和特征：
1.截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
2.全径或缩径
3.明杆支架式
4.自定心压板压套式
5.螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
6.整体式上密封座

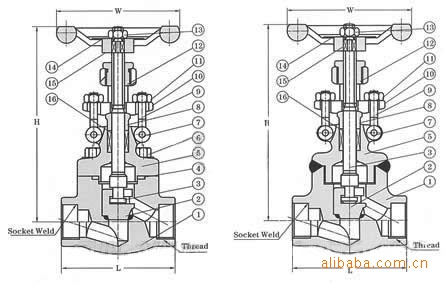

7.承插端符合ASME B16.11
8.螺纹连接端(NPT)符合ANSI/ASME B1.20.1
9.阀瓣可变换为节流型、针型、球型和止回型
性能参数
| 试验项目（PN） | 1.6 | 2.4 | 4.0 | 6.4 | 10.0 | 16.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 气密封试验 | 0.6 | |||||
| 适用温度 | ≤425℃ | |||||
| 适用介质 | 水、油品、蒸气 | |||||

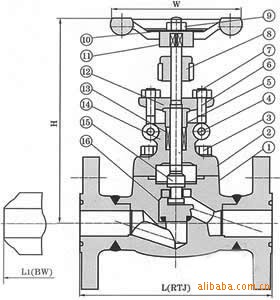

零件材料
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 垫片 | 316+柔性石墨 | 316夹柔性石墨+PTFE | ||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | 圆柱销 | A276 420 | A276 304 | ||
5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
8 | 阀杆螺母 | A276 410 | |||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 铭牌 | SS | |||
11 | 手轮 | A197 | |||
12 | 填料压板 | A216 WCB | A351 CF8 | ||
13 | 填料 | Flexible Graphite | PTFE | ||
14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
适用介质 | 水、蒸汽、油品等锻钢截止阀 | 水、蒸汽、油品等锻钢截止阀 | 硝酸、醋酸等 | ||
适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：1、客户需求的其他材质也可采用锻钢截止阀。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；
规格尺寸及重量（mm）
150～600LB
1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" | |||
L(RF) | 150Lb | 180 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H(开) | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 | ||
900～1500LB
NPS | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" | |
L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
H(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H(开) | 207 | 207 | 240 | 258 | 330 | 355 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
柔性石墨 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 | |
自密封截止阀 | |
|
|
零件材料
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Ttpe A105 | Type A182 F22 | Type A182 304(L) | A182 F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 密封螺母 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 密封圈 | A182 F304L | A182 F316L | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 销钉 | A276 420 | A182 F304 | ||
8 | 垫圈 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 填料 | 柔性石墨 | PTFE | ||
11 | 手轮 | A276 420 | A182 F304 | ||
12 | 填料压板 | A216 WCB | A351 CF8 | ||
13 | 填料压板 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 阀杆螺母 | A276 410 | |||
16 | 手轮 | A197 | |||
17 | 铭牌 | SS | |||
18 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
规格尺寸及重量（mm）
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
H(开) | 900Lb～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900Lb～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 34.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
