一、气动衬氟塑波纹管调节阀 特点用途
ZJHF衬氟塑波纹管调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件都衬F46的防腐材料,衬氟塑波纹管调节阀的阀内装有波纹管组件,阀芯顶端与聚四氟乙烯的波纹管上端密封连接,波纹管下端与阀体、上阀盖、支座用螺栓螺母密封连拉,这样波纹管把介质与外界腐蚀隔绝,保证阀芯上下动作灵活。衬氟塑波纹管调节阀几乎能抗所有化学介质的腐蚀,密封性优良,一旦波纹管损坏,调节阀填料可起第二道保护性密封,故衬氟塑波纹管调节阀适用于剧毒、强腐蚀、易挥发、易渗透介质的调节切断控制。

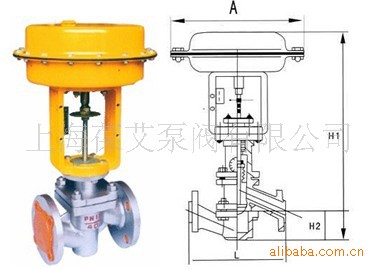

二、气动衬氟塑波纹管调节阀 产品及安装简图

三、气动衬氟塑波纹管调节阀 主要零件材料
阀体 | ZG230-450衬F46(FEP)、不锈钢衬46(FEP) | 阀芯、阀座 | F46、哈氏合金、A蒙乃尔合金 |
波 文 管 | F4(PTFE)、*哈氏合金 | 填 料 | F4、柔性石墨 |
膜 盖 | SPHC钢板 | 弹 簧 | 60Si2Mn |
四、气动衬氟塑波纹管调节阀 主要技术参数
公称通径mm | G3/4〞 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
阀座直径mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
公称压力Mpa | 1.0 1.6 |
流量特性 | 直线 | 直线; 等百分比 |
有效面积cm2 | 280 | 400 | 630 | 1000 |
行程mm | 10 | 16 | 25 | 40 | 60 |
弹簧范围KP | 20~100、40~200、80~240 ; 段幅:20~60、60~100 |
可调比 | R=30:1 |
介质温度℃ | -20~+150 |
基本误差% | 带定位 | ±2.0 | 不带定位 | ±10 |
回差% | ±1.5 | ±8 |
死区% | ±1.5 | ±6 |
始终点偏差% | ±2.0 | ±10 |
额定行程偏差% | ±2.5 |
允许泄漏量L/h | 10-5×阀额定容量 |
五、气动衬氟塑波纹管调节阀 外形尺寸
公称通径DN | G3/4〞 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 20848 | 902 | 920 | 1020 |
H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
A | 282 | 360 | 470 |
