功能与用途

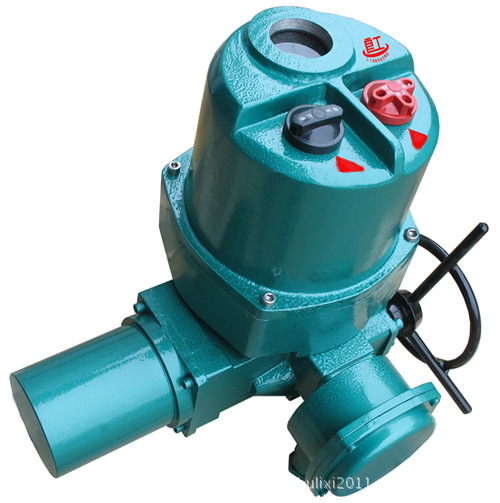

角行程阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90 °回转的阀门。
本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型 d 》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
部分回转电动执行器的分类：
按防护类型分： 有户外型和隔爆型；
按控制方式分：一体化整体型和一体化调节型；
技术条件:
1. 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
2. 环境温度： -40~ 80℃
3. 相对湿度： ≤95%（25℃时）
4. 防护类型
5. 户外型：用于无易燃、易爆和无腐蚀性介质的场所；
6. 隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气
体混合物。（详见GB3836.1）
7. 防护等级：IP55（特殊订货IP65、IP67）
8. 工作制：短时10分钟（特殊订货30分钟）
特点：
1、 全中文显示：一体化部分回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、 相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、 缺相保护：具有电源缺相保护功能。
4、 控制模式：常规远方控制信号采用全开、全关控制；4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控
制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、 禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、 电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动
执行器将停执行完第一个指令后再执行下一个指令。
7、 瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有
向反向动作一下，即可解除过力矩保护。
8、 现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
产品规格：
外观尺寸：
型号
B1
B2
H1
H2
L
L1
ΦD
Q1
207
100
227
389
477
260
200
QB1
311
100
262
444
527
310
200
Q2
252
145
293
455
550
323
375
QB2
356
145
336
510
584
363
375
Q3
282
180
311
459
662
390
510
QB3
386
180
346
495
662
390
510
注： QB为隔爆型
H1为户外型、隔爆型
H2为整体型、整体调节型
