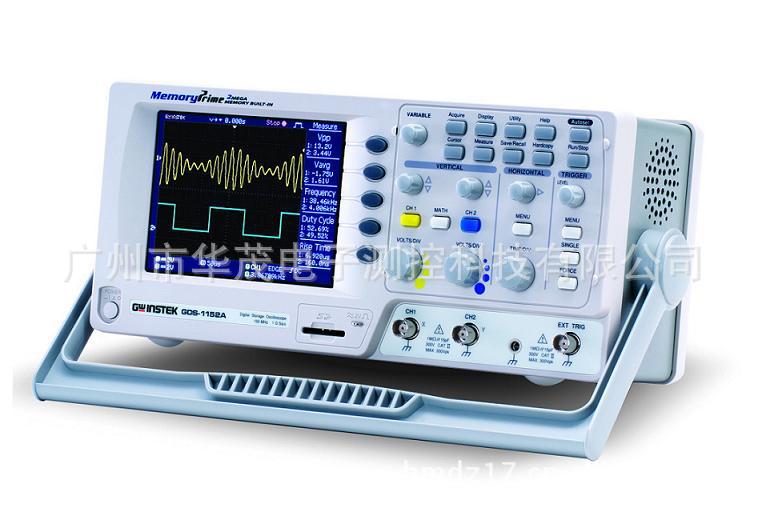

2通道, 150 / 100 / 60 MHz频宽
双取样模式: 1GSa/s即时取样率以及25GSa/s等效取样率
内2M超大记忆体
垂直电压提供: 2mV~10V/p范围
水平时间扫描范围1ns~50s/p
全系列5.6”彩色无亮点TFT LCD
数学运算提供+, -, x, FFT, FFTrms
支持27项自动量测功能
支持SD记忆卡以及USB Device
终身保固

 GDS-1062AGDS-1102AGDS-1152A垂直系统  通道数2带宽DC ~ 60MHz (-3dB)DC ~ 100MHz (-3dB)DC ~ 150MHz (-3dB)上升时间<约5.8ns<约3.5ns<约2.3ns灵敏度2mV/p ~ 10V/p (1-2-5 步进)精确度±(3% x |读出数值|+0.1 p + 1mV)输入耦合AC, DC & 接地输入阻抗1MΩ±2%, ~15pF极性正向 ，反向最大输入300V (DC+AC peak), CATII波形信号处理+ , - , x, FFT, FFTrms偏移范围 2mV/p ~ 50mV/p : ±0.4V100mV/p ~ 500mV/p : ±4V1V/p ~ 5V/p : ±40V10V/p : ±300V带宽限制20MHz (-3dB)触发系统  触发源CH1 , CH2 , 电源, 外部触发触发模式自动, 普通, 单次, TV, 边沿, 脉宽触发耦合AC , DC , 低频抑制 , 高频抑制 , 噪声抑制灵敏度DC ~ 25MHz : 约 0.5p 或 5mV外部触发  范围±15V灵敏度DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV输入阻抗1MΩ±2% , ~ 15pF最大输入300V (DC AC peak) , CATII水平系统  扫瞄范围1ns/p ~ 50s/p (1-2.5-5 步进); 滚动模式 : 250ms/p ~ 50s/p显示模式主时基, 窗口, 窗口放大, 滚动, X-Y准确度误差±0.01%前置触发最大10 p后置触发1000 pX-Y 模式  X-轴输入通道 1Y-轴输入通道 2相位移±3° 在 100kHz信号获取系统  实时采样率最大1GSa/s等效采样率最大25GSa/s垂直分辨率8bit记录长度最大2 Mega点获取模式采样, 峰值侦测, 平均峰值测量10ns (500ns/p ~ 10s/p)平均次数2 , 4 , 8 , 16 , 32 , 64 , 128 , 256游标及测量系统  电压测量Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot时间测量频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比延迟测量8种时间延迟量测游标测量ΔVΔT计频器分辨率: 6 位精确度: ±2%信号源:除视频触发模式下，所有可用触发源控制面板功能  自动设定自动调整垂直系统，水平系统，触发电平存储高达15组面板设定波形存储15 组波形显示系统  TFT LCD5.6 英吋显示分辨率234 x 320 点显示格线8 x 10 格显示亮度可调整介面  USB 接口USB1.1 & 2.0 全速兼容 (不支持印表机和FLASH闪存)SD记忆卡插槽图像 (BMP), 波形数据 (CSV), 和面板设定 (SET)电源  电压范围AC 100V ~ 240V , 48Hz ~ 63Hz , 自动选择其他功能  多国语言选单有即时帮助有附件   用户手册 x 1电源线 x 1GTP-150A-2 探棒(10:1/1:1) x 2尺寸和重量  310(W) x 142(H) x 140(D)mm约 2.5kg
