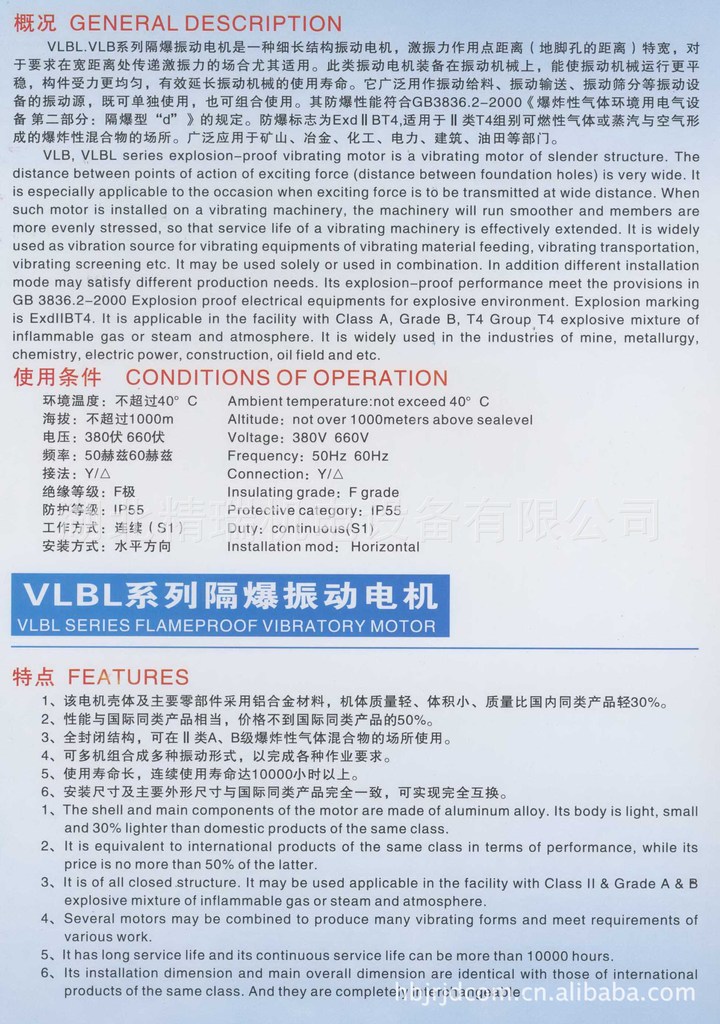

VLB系列隔爆振动电机是一种细长结构振动电机,激振力作用点距离(地脚孔的距离)特宽,对于要求在宽距离处传递激振力的场合尤其适用。广泛用作石油行业泥浆分离筛激振源。泥浆分离筛装配此类振动电机,运行更平稳,构件受力更均匀,有效延长其使用寿命。VLBL系列是在VLB系列基础上结合油田的使用状况,新研发的一种铝合金壳体的新型振动电机。其结构合理、质量轻,参振质量与同类产品相比大幅度降低。VLB、VLBL系列产品可单独使用,亦可组合使用。其防爆性能符合GB3836.2-2000《爆炸性气体环境用电气设备第二部分:隔爆型“d”》的规定,防爆标志为dIIBT4,适用于 II类A、B级T4组别可燃性气体或蒸汽与空气形成的爆炸性混合物的场所。
使用条件:
环境温度:-20oC~40oC
海 拔:不超过1000米
电 压:380V/660V
频 率:50赫兹(或60赫兹)
接 法:Y/△
绝缘等级:B级
工作方式:连续(S1)
防护等级:IP54
产品特点:
| |
| |
1、 VLB系列户外隔爆振动电机被设计成细长结构,激振力作用点距离(地脚孔的距离)特宽,对于要求在宽距离处传递激振力的场合尤其适用。此类振动电机装备在振动机械上,能使振动机械运行更平稳,构件受力均匀,有效延长振动机械的使用寿命,为满足VLB系列振动电机的细长结构要求,设计在电机两端各装有两套轴承(每端偏心快内外侧各装一套轴承),相应有内轴承座、外端盖(各2个);内轴承外盖、外端盖外轴承盖(各两个)和注、排油装置(各六套)。 2、振动电机采用全封闭结构,通过电机外壳自然散热。其定子包括一个放在机座内的铁芯及定子绕组,定子绕组端部有可靠的抗振措施;电机转子两端各带一组偏心块(偏心块只有在生产厂方能被改动);电机设有注、排油装置;引入电机接线盒内的电缆,在进线口处用密封圈密封,密封圈符合隔爆型电机器的要求。 3 、振动电机的隔爆零件:机座与出线盒盖间、内轴承座与轴间的隔爆结合面长度、间隙或直径差、表面粗糙度、接线盒内部裸露导体之间电气间隙、爬电距离,均按照国际规定的防爆等级设计制造。 4、振动电机要求防爆及抗振,具有强大的承受力。从材料上考虑,机座采用球墨铸铁,偏心块采用钢板,端盖、出线盒盖、轴承外盖等采用球墨铸铁,转轴采用优质材料制成。 5 、连接用的紧固螺栓、接地螺栓具有足够的强度,并装有防松垫圈。螺栓和不透螺孔紧固后还留有大于2倍防松垫圈厚度的螺纹余量。 6 、所有与振动电机电气联接均在电机外部完成,用户需按符合电机防爆等级要求完成电机的控制回路接线。 |

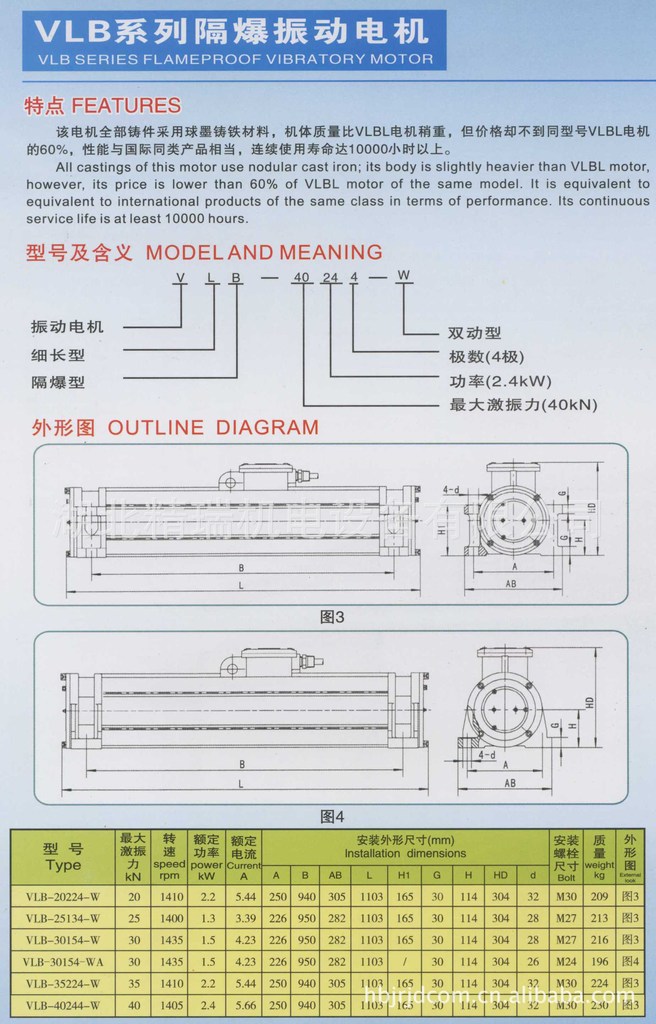

型号 Type | 最大 激振力 KN | 转速 Speed rpm | 额定 功率 KW | 额定 电流 A | 安装外形尺寸(mm) | 安装 螺栓 尺寸 | 质量 | 外形 图 |
A | B | AB | L | H1 | G | H | HD | d |
VLB-20224-W | 20 | 1410 | 2.2 | 5.44 | 250 | 940 | 305 | 1103 | 165 | 30 | 114 | 304 | 32 | M30 | 209 | 图3 |
VLB-25134-W | 25 | 1400 | 1.3 | 3.39 | 226 | 950 | 282 | 1103 | 165 | 30 | 114 | 304 | 28 | M27 | 213 | 图3 |
VLB-30154-W | 30 | 1435 | 1.5 | 4.23 | 226 | 950 | 282 | 1103 | 165 | 30 | 114 | 304 | 28 | M27 | 216 | 图3 |
VLB-30154-WA | 30 | 1435 | 1.5 | 4.23 | 226 | 950 | 282 | 1103 | / | 30 | 114 | 304 | 26 | M24 | 196 | 图4 |
VLB-35224-W | 35 | 1410 | 2.2 | 5.44 | 250 | 940 | 305 | 1103 | 165 | 30 | 114 | 304 | 32 | M30 | 224 | 图3 |
VLB-40244-W | 40 | 1405 | 2.4 | 5.66 | 250 | 940 | 305 | 1103 | 165 | 30 | 114 | 304 | 32 | M30 | 230 | 图3 |

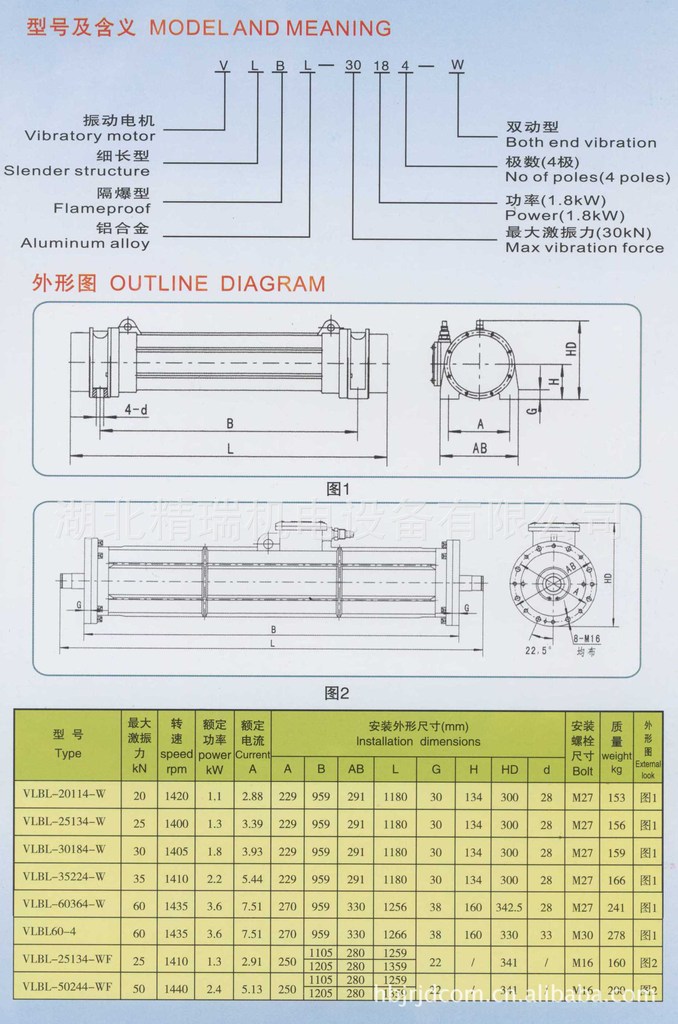

型号 Type | 最大 激振力 KN | 转速 Speed rpm | 额定 功率 KW | 额定 电流 A | 安装外形尺寸(mm) | 安装 螺栓 尺寸 | 质量 | 外形 图 |
A | B | AB | L | G | H | HD | d |
VLBL-20114-W | 20 | 1420 | 1.1 | 2.88 | 229 | 959 | 291 | 1180 | 30 | 134 | 300 | 28 | M27 | 153 | 图1 |
VLBL-25134-W | 25 | 1400 | 1.3 | 3.39 | 229 | 959 | 291 | 1180 | 30 | 134 | 300 | 28 | M27 | 156 | 图1 |
VLBL-30184-W | 30 | 1405 | 1.8 | 3.93 | 229 | 959 | 291 | 1180 | 30 | 134 | 300 | 28 | M27 | 159 | 图1 |
VLBL-35224-W | 35 | 1410 | 2.2 | 5.44 | 229 | 959 | 291 | 1180 | 30 | 134 | 300 | 28 | M27 | 166 | 图1 |
VLBL-60364-W | 60 | 1435 | 3.6 | 7.51 | 270 | 959 | 330 | 1256 | 38 | 160 | 342.5 | 28 | M27 | 241 | 图1 |
VLBL60-4 | 60 | 1435 | 3.6 | 7.51 | 270 | 959 | 330 | 1266 | 38 | 160 | 330 | 32 | M30 | 278 | 图1 |
VLBL-25134-W | 25 | 1410 | 1.3 | 2.91 | 250 | 1105 | 280 | 1259 | 22 | / | 341 | / | M16 | 160 | 图2 |
1205 | 280 | 1359 |
VLBL-50244-W | 50 | 1440 | 2.4 | 5.13 | 250 | 1105 | 280 | 1259 | 22 | / | 341 | / | M16 | 200 | 图2 |
1205 | 280 | 1359 |
