可外接回弹仪直接进行超声回弹综合法测试---已申请国家专利

•  产品用途

1. 声波透射法连续快速检测基桩完整性；
2. 超声法检测混凝土内部缺陷，如不密实区域、蜂窝空洞、结合面质量、表面损伤层厚度等；
3. 超声-回弹综合法检测混凝土抗压强度；
4. 超声法检测混凝土裂缝深度；
5. 单孔一发双收检测岩体、混凝土等非金属材料的孔壁完整性；
6. 地质勘查、岩体、混凝土等非金属材料力学性能检测。

•  依据规范

1. 建筑基桩检测技术规程-------------------------------------------JGJ 106 —2003
2. 公路工程基桩动测技术规程---------------------------------------JTG/T F81-01-2004
3. 超声法检测混凝土缺陷技术规程-----------------------------------CECS 21：2000
4. 超声回弹综合法检测混凝土强度技术规程---------------------------CECS 02：2005

•   性能特点

1. 检测效率高。能够连续进行单双通道基桩完整性检测，提升速度达60米/分钟( 20cm测距 )；
2. 快速、准确的声参量自动判读。实时动态波形显示，保证了检测的效率；
3. 人性化的软件设计。仪器测试界面直接面向用户和工程测试现场，并且有帮助信息，用户可以方便的使用；
4. 图形化显示测试结果。测试以后可以分析结果可以图形化显示，用户可以直观的观察分析结果；
5. 可测试回弹值。可直接外接回弹仪进行超声回弹综合法测试，并分析结算得到混凝土的推定强度。此功能申请国家专利。
6. 信号接收能力强。在无缺陷混凝土中对测穿透距离可达10米；
7. 主机直接为径向换能器供电。无需外接电源，性能可靠稳定；
8.  标准USB存储设备。大容量移动存储器（U盘1G）；
9. 内置电池供电。内置锂电池，供电时间达6h，如选配外置电池，供电时间可长达12小时，完全可满足客户野外长时间测试需求。
10. 仪器便携。体积小、重量轻（约1.75kg），携带方便。
11. 具备扩展功能。可扩展冲击回波法测厚功能（可用于单面测量混凝土厚度）；
12. 双通道自动测桩，提高测桩的效率。可以同时利用双通道进行自动测桩，大大的提升了测桩的效率。
13. 功能强大的专业windows数据分析处理软件。机外数据分析软件界面友好，性能可靠，可以分析处理直接生成报告，亦可把分析结果导入word、Excel中，方便用户进行后期的数据处理。

• 技术指标

  项  目	技术指标	项  目	技术指标
  主控单元	高性能嵌入式工控机	显示单元	640×480高亮TFT真彩液晶屏
  操作方式	键盘	存储器	1G（内置）＋1G（U盘）
  通用接口	USB口	最大提升速度	60米/分钟(20cm测距)
  通道数	双通道	最大采样长度	64k
  触发方式	连续发射、外触发	发射电压（V）	65、125、250、500、1000可选
  接收灵敏度	≤30μv	放大器增益	82dB
  放大器带宽	5Hz～500kHz	采样间隔（周期）	0.05μs～6.4μs，8档可调
  声时精度	0.05μs	幅度分辨率	0.39%
  供电方式	内置高性能锂电池，连续工作6h	可外接回弹仪	是
  外置高性能锂电池，连续工作6h（选配）	主机尺寸(长宽高)	260 mm×185 mm×60 mm
  12V直流接口	主机重量	1.75 kg（含内置电池）
  交流100V~240V、50/60Hz	工作温度	-10℃—+40℃

• 仪器配置

•  机内软件界面

   我公司软件采用模块化设计，机内软件包含5个模块，分别为声透法测桩、超声回弹综合法测强、超声法测缺、超声法测缝及一发双收测井。在每个模块的界面设计上，面向工程现场，用户可以方便的设置工程参数和采集参数，在采集过程中，用户可以直观的观察声速曲线变化，并且可以随时浏览数据、波形。测试完成后，用户可以直接对检测数据进行分析处理，并且图形化的显示分析结果，使用户更加直观的观察分析结果。机内软件界面如下：

                  测桩                               测强                                测缺

                    测缝                            测井

•  机外软件界面

    机外软件包含5个模块，分别为声透法测桩、超声回弹综合法测强、超声法测缺、超声法测缝及一发双收测井，我公司机外数据处理软件功能丰富，可以进行单波分析，可以生成word报告或者把数据导入Excel等：

        测桩                                  测缺                              测强

        测缝                               测井

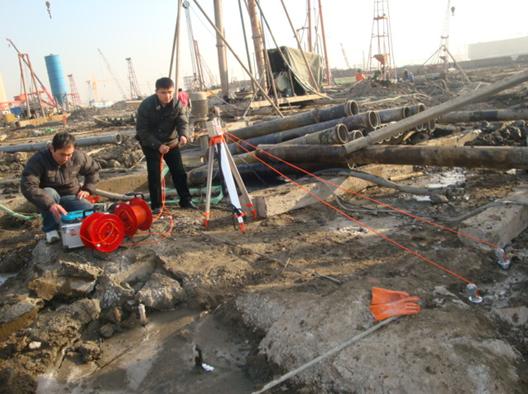

•  自动测桩仪的现场测试图片

     我公司超声仪现场测试图片
