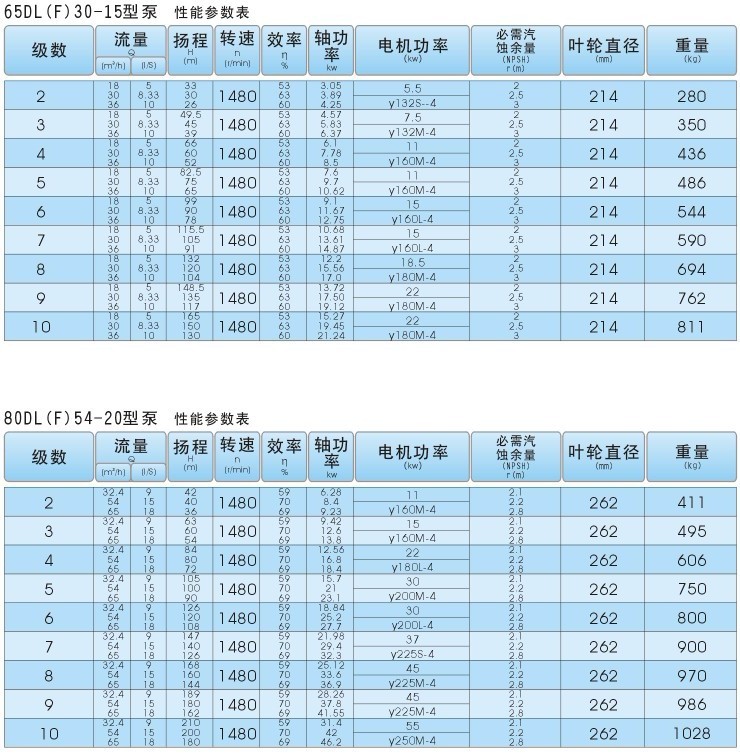

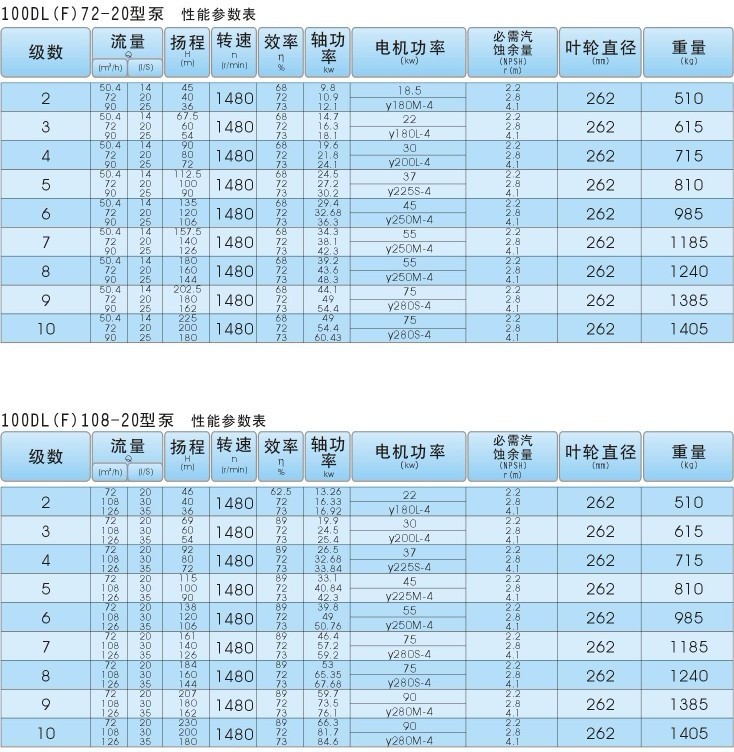

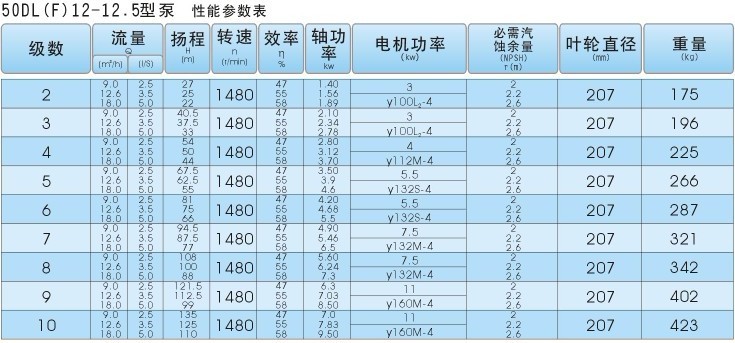

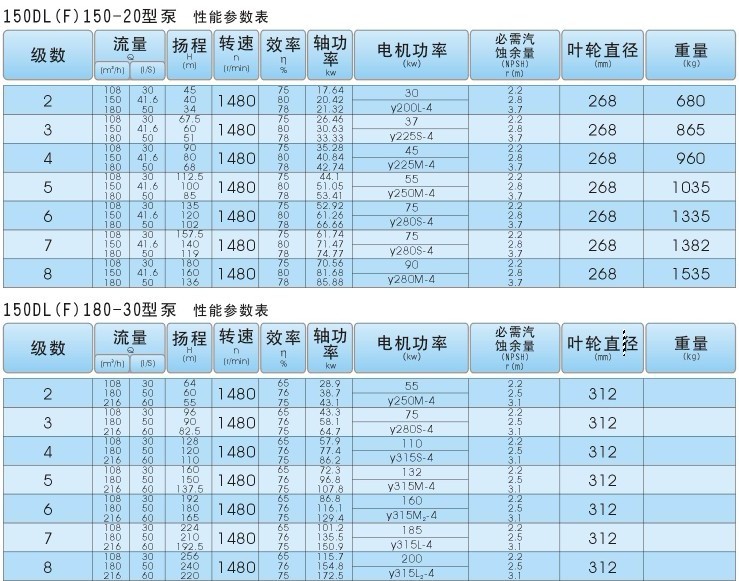

一、用途：本泵标准采用JB/TQ809-89，JB/T6435.2-92 DL（F）型立式多级管道离心泵是我厂根据我国对高层建筑给水及消防有关规范开发的新产品，由于采用了国家推荐使用的高效节能产品IS型泵的水力模型，因此DL型泵的效率高、性能范围广，更好地满足使用要求。在结构上采用了立式、分段型式，因而运转安全、平稳、寿命长、占地面积小、安装维修方便。此泵型特别适用于高低层建筑的住宅、医院、旅馆、百货大楼等等的消防、生活供水以及空调机组循环、冷却水输送等。 二、结构说明： 1、DL（F）型泵是立式多级的节段式结构。用螺栓把进水段、中段、出水段夹紧联成一体。泵每一级装一个叶轮、一个导水叶。泵的轴向力平衡方法解决，残余轴向力由一个不球轴轴承受，并用油脂润滑。轴封可用软填料或机械密封两种结构； 2、DL（F）泵的主要零部件有：进水段、中段、出水段、电机座、叶轮、导叶、末级导叶、轴、轴套、密封环、件用铸铁； 3、轴套、上下轴承、密封环、叶轮为易损件，检修时应按磨损程度更换。 三、水泵型号及意义（例：80DLF54-20×3）：80--吸入排出口径为80mm DL--立式多级泵 F--不锈钢轴铜叶轮 54--设计点流量54m3/h 20--一级泵设计点扬程20M 3--水泵级数3 四、材质选用：铸铁 五、型号：50DL(F)12-12.5级数：2到10 65DL(F)30-15级数：2到10 80DL(F)54-20级数：2到10 100DL(F)72-20级数：2到10 100DL(F)108-20级数：2到10 150DL(F)150-20级数：2到8 150DL(F)180-30 级数：2到8 150DL(F)200-20级数2到6 150DL(F)200-20级数 150DL(F)216-30级数2到8 200DL(F)288-40级数2到6 200DL(F)288-40A级数2到6 250DL(F)360-60级数1到4 250DL(F)360-60A 级数1到4 250DL(F)432-60级数1到4 250DL(F)432-60A |
