TVB597
数字电视信号发生器
简介

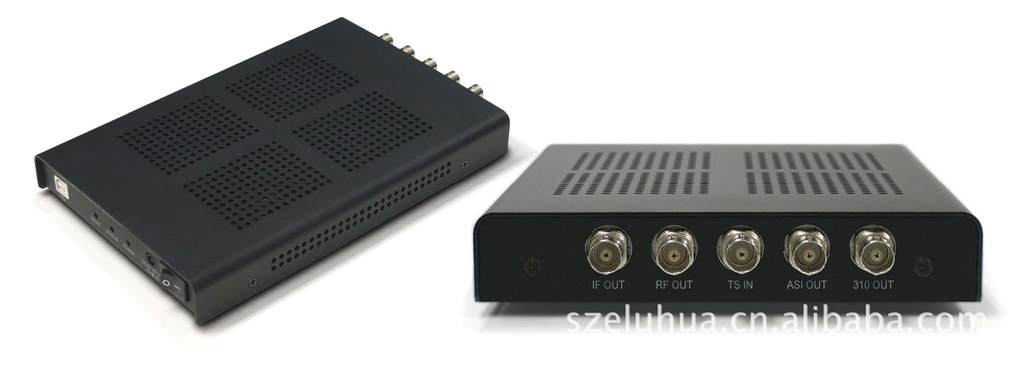

TVB597 USB高级数字电视信号发生器能从硬盘播放MPEG 码流，或从DVB-ASI/SMPTE-310M 输入端口实时调
制，直接输入业界标准的RF 射频信号，频率在55~956MHz 与950~2150MHz 可选。调制器上有直接合成器可
以产生稳定及精准的时钟和调谐频率。TS 传输通过USB 总线或DVB-ASI/SMPTE-310M 端口送到调制器上。
用户可选择一个或多个制式，依据不同的要求选择各种制式组合接收。
TVB597 支持全球数字电视和移动电视标准，是一款功能齐全、操作简便、具有高性价比的USB高级数字
电视信号发生器。
特点
• 直接通过USB 接口从硬盘读取码流，或从DVB-ASI/SMPTE-310M端口输入
·DVB-ASI 码流或SMPTE-310M端口检测输出
·调制器上内置VHF/UHF/L 波段射频信号输出的增频变频器
·可调射频信号输出-59.5dBm-0dBm（0.1dB 步进）
·软件设置加白噪音，可控制C/N 比率输出
·支持ATSC 8VSB,ATSC-M/H,CMMB,DTMB,DVB-T/H,DVB-C,QAM-A/B/C,DVB-S/S2,T-DMB,ISDB-T,DVB-T2 （根
据客户要求选择）。
调制器规格
TS 码流输入
从硬盘通过USB 接口播放
ASI/SMPTE-310M 输入/输出
75Ω BNC 连接头
IF 中频
75Ω BNC 连接头
频率：36MHz/44 MHz 可选
电平：-15dBm 最大（＠36/44MHz）
比特率
0~90Mbits/s
RF 射频
75Ω BNC 连接头
频率：VHF/UHF: 55~956MHz，
L 波段: 950~2150MHz
电平：VHF/UHF: 0dBm 最大
L 波段: -20dBm 最大
RF 步长
100KHz 步进（TDMB:8KHz 步进）
频率精确度：+/ -5KHz 最大
衰减步进：0.1dB
相位杂音：＜-90dBc/Hz＠10KHz
USB 接口
USB2.0 版本
物理尺度
HxWxL:32mm×146mm×223mm
驱动程序
Windows XP, 2000 WDM, Vista，
Linux
应用软件
TELEVIEW图形界面
DVB-T/H选项规格
ATSC（8VSB） 选项规格
QAM选项规格
DVB-S（QPSK）选项规格
DVB-S2选项规格
T-DMB选项规格
ISDB-T选项规格
标准
ETSI EN300744v1-4-1
非分层单码流调制模式
内纠错码率
1/2,2/3,3/4,5/6,7/8
调制方式
QPSK, 16-QAM, 64-QAM
传输模式
2K/4K/8K mode selectable
4K mode only for DVB-H
保护间隔
1/4, 1/8, 1/16, 1/32
深度交织
只在DVB-H 模式工作
带宽：5/6/7/8MHz
5MHz 只适用于DVB-H
标准
ATSC A.53, 8VSB compliant
标准
ITU-T J.83 Annex A/C and B
compliant
调制
Annex A/C: 16-QAM, 32-QAM,
64-QAM, 128-QAM,256-QAM
Annex B: 64-QAM, 256-QAM
标准
ETSI EN 300421 (DVB-S)
码率
1/2, 2/3, 3/4, 5/6, 7/8
符号率：
1~45 M symbols/s
隔直流电压：50V 最大
标准：ETS 302 307
LDPC Code
1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4,
4/5,5/6,8/9,and 9/10 supports
调制模式
QPSK, 8PSK, 16APSK, 32APSK
Baseband Shaping Filter
Roll-off 0.20, 0.25, 0.35, none
selectable
符号率
2~45Msps w/o shaping filter
2~22Msps w/ shaping filter
隔直流电压：50V 最大
标准：
ETS300401,ETS300799
传输模式：
DAB 传输模式I, II, III, IV
发射模式根据所选ETI 文件格式
自动转换
支持ETI (NI)及ETI (NA)文件格
式*T-DMB 不支持TS流ASI输入
标准：
ARIB STD-B31 v1.6 compliant
模式
Mode I, Mode II, Mode III
码率
1/2, 2/3, 3/4, 5/6, 7/8
Mapping
DQPSK, QPSK, 16QAM, 64 QAM
保护间隔
1/4, 1/8, 1/16, 1/32
Time Interleaving Length
Mode I - 0, 4, 8, 16
Mode II - 0, 2, 4, 8
Mode III - 0, 1, 2, 4
The Number of Segment
1 / 13 Segment
支持TMCC 信息和产生
(ISDB-T 信息and
IIP)
*ISDB-T 不支持TS流ASI输入
DTMB选项规格
CMMB选项规格
ATSC-M/H选项规格
DVB-T2选项规格
标准
GB20600-2006 compliant
载波：1/3780子载波,可选
帧长度
4200, 4335, 4725 symbols
调制方式
4QAM-NR, 4QAM, 16QAM,
32QAM,64QAM
码率
0.4, 0.6, 0.8
时间交织
240, 720 symbols
带宽
8MHz
标准
GY/T 220.1-2006
调制模式
BPSK, QPSK, 16QAM
Subcarrier
4096/8MHz
*CMMB
不支持TS流ASI输入
*CMMB stream should have
control
information table (CMCT)
标准：
ATSC A/153 Part2 compliant
*Supports captured file play,
live from external ATSC-M/H
MUX through ASISMPTE-
310M input
标准：ETSI EN302 755
MISO/SISO：SISO
FFT Size
1K, 2K, 4K, 8K(Normal and
extended)
保护间隔
1/4, 1/8, 1/16, 1/32, 1/128,
19/128,19/256
PAPR：None
L1 Modulation
BPSK, QPSK, 16QAM, 64QAM
Pilot Pattern
PP1, PP2, PP3, PP4, PP5, PP6,
PP7,PP8
The number of RF (TFS)
Single
FEF
None
The number of PLP
Single PLP
PLP 码率
1/2, 3/5, 2/3, 3/4, 4/5, 5/6
PLP Modulation
QPSK, 16QAM, 64QAM, 256QAM
Constellation rotation
None
PLP FEC Type
16K, 64K
Frame Interval
‘1’
Time Interleaving Length
‘0’
Time Interleaving Type
‘0’
*DVB-T2 不支持TS流DVB-ASI输
入
*支持T2MI multiplexed stream
