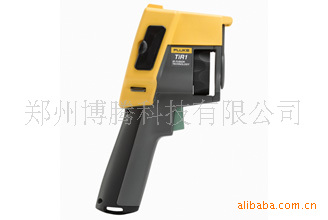

Fluke TiR1红外热像仪
TiR1红外热像仪产品简介
建筑节能、房屋改建和修缮检查，以及屋面维护的工具。
TiR1红外热像仪产品概述
Fluke TiR1热像仪是建筑节能、房屋改建和修缮检查，以及屋面维护的工具。所有Fluke TiR系列均随附创新的IR-Fusion®技术，它可在热像仪上调整两个图像，以便从任何距离都能看到更加清晰的图像，从而协助您更好地查明建筑问题。Fluke TiR系列热像仪适用于以下或类似的建筑检测应用领域：屋顶检查——快速、高效地检测平顶建筑系统中的防潮情况。在整个屋顶尚未完全破损之前找出损坏部分并及时维修或更换。节能监测——使用红外光对民用和商业建筑进行节能监测。通过红外光进行扫描，检查是否存在热耗损、冷渗透、潮气入侵、混凝土完整性和通风问题，提高住宅或建筑的热效率。防潮——准确检测墙壁内外、天花板中或铺有地毯的地板下的潮气问题。防止霉变——找出不易于发现的潮湿气源，有效防止霉变。红外扫描是最快、最有效的方式，提供100%湿气探测范围。
TiR1红外热像仪产品特性
热像仪和软件中均提供了IR-Fusion®技术（以全屏或画中画方式融合可见光图像和红外图像），方便识别和报告故障。
坚固、可靠，工程化设计，可承受2 m（6.5 ft）跌落
9.1 cm（3.6英寸）（对角线）彩色VGA（640 x 480）液晶显示屏
温度范围和热灵敏度专门针对建筑物诊断应用而优化设计
能够满足几乎所有应用和预算范围
卓越的热灵敏度可发现极其细微的温度差异（很可能预示着故障）
可调式手带－适合左手或右手操作
美国制造
TiR1红外热像仪技术参数
温度 | 温度量程（-10 °C以下未经校准） | -20 °C～+100 °C (-4 °F～+ 212 °F) |
准确度 | ± 2 °C或2 %（取较大值） |
测量模式 | 自动或手动平滑缩放 |
屏幕上发射率修正 | 有 |
成像性能 | 视场角度（FOV） | 23° × 17° |
空间分辨率（IFOV） | 2.5 mRad |
最小聚焦距离 | 红外：15 cm（6 in）
可见光：46 cm (18 in) |
聚焦 | 手动 |
像频 | 9 Hz刷新率 |
探测器类型 | 160 X 120焦平面阵列，非制冷微测辐射热计 |
红外镜头类型 | 20 mmF = 0.8镜头 |
热灵敏度（NETD） | ≤ 0.07 °C @ 30 °C (70 mK) |
红外频带 | 7.5 μm～14 μm |
可见光照相机 | 640 × 480分辨率 |
图像显示 | 调色板 | "铁红、彩虹色、高对比度、琥珀色、熔融金属色和灰色" |
强度和跨距 | 强度和跨距自动或手动平滑缩放 |
最小跨距（手动模式） | 2.5 °C(4.5 °F) |
最小跨距（自动模式） | 5 °C(9 °F) |
IR-Fusion®信息 | "画中画（最大、中等、最小3种融合程度可选）/全红外（最大、中等和最小3种融合程度可选）" |
画中画（PIP） | 3种融合程度可选的图像显示在中央320 × 240像素区域 |
全屏（关闭PIP） | 3种融合程度可选的图像显示在中央640 x 480像素区域 |
语音注释 | 语音注释 | 60秒最大记录时间/图像 |
图像和数据储存 | 储存介质 | 2GB SD存储卡，可保存3000幅.bmp格式的全红外图像或1200幅.IS2格式的IR-Fusion图像（含60秒语音注释） |
文件格式 | 非辐射（.bmp）或全辐射（.is2）
非辐射（.bmp）图像文件不需要分析软件 |
使用SmartView™软件导出的文件格式 | JPEG、BMP、GIF、PNG、TIFF、WMF、EXIF和EMF |
TiR1红外热像仪模型及配件
型号名称 | 描述 |
Fluke TiR1 | 9 Hz热像仪 包括： Fluke-TiR1 9HZ热像仪 交流电源/电池充电器（包括电源适配器） SD存储卡 SD卡阅读器(USB)，用于将图像下载到计算机中 SmartView™软件，终生免费升级 结实耐用的便携包 软运输包 手带 用户手册 保修注册卡 |
