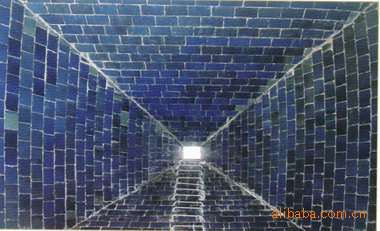

压延微晶板材是以各种矿渣为主要原料，经熔化、压延成型、晶化、退火而成的一种高强度、高耐磨、耐腐蚀的新型高科技工业防护材料和建筑装饰板材。
压延微晶板材主要特点
1.高耐磨
        微晶毛板主要成分为二氧化硅、氧化铝、氧化锆、氧化镁、氧化铁等，具有优异的耐磨性能，其耐磨程度可低达0.03g／cm²，是普通铸石的3倍（0.09g／cm²），锰钢的7-8倍，是铸铁的15-20倍。
2.耐腐蚀
         微晶毛板的耐腐蚀性能优于耐酸砖、大理石、花岗岩、普通铸石。它既耐酸又耐碱，特别是酸碱交替的环境下也可使用。
3.耐冲击
         微晶毛板的耐冲击性能可达5.5KJ／M2，是普通铸石的3倍（1.57KJ／M2），远可以满足绝大部分物料输送部位的需要。
4.摩擦系数低
        摩擦系数仅为0.05，越使用表面越光滑，不膨仓、不挂料。
5.薄而轻
        微晶毛板厚度从8至20mm，多数情况下只需使用14mm左右厚度即可满足实际需要，其实际比重只有2.72，仅为钢铁的1／3，故可以相对增加仓体的内部容积、减轻设备及仓体的负重。
6.可现场切割。
7.优化指标及技术参数：

        压延微晶板材
序号  检验项目  检验值
1. 冲击韧性  3.2KJ/m2
2. 耐急冷急热  加热175℃保持1小时，放置在室内16℃环境中保持40分钟，无裂隙产生
3. 弯曲强度  65.2MPa
4. 抗压强度  601.2MPa
5. 磨耗量  0.05g/cm2
6 耐酸度  98％硫酸  99.2％
20％硫酸  98.4％
7. 耐酸度  20％氢氧化钠  98.5％
执行标准：Q/HWY01-2004 参照标准：JC514.1-93
微晶板材的部分物理性能
性能名称 单位 指标
导热系数（20C） W/mc 1.05
热膨胀系数（20-300C） 10-7/℃ 70-80
磨擦系数 0.05
使用温度 ℃ 不宜大于350
