雷蒙磨,石英石雷蒙机技术参数

石英石雷蒙机主要结构及工作原理

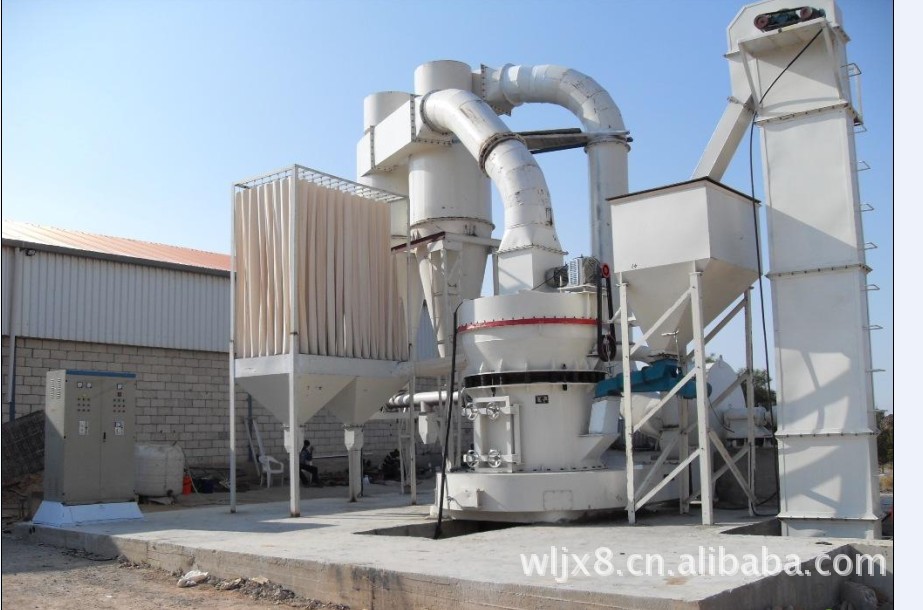

    该机结构 ( 附安装联接示意图 ) 主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中主机由机架、进风蜗壳、铲刀、磨棍、磨环、罩壳及电机组成。

工作时 , 将需要粉碎的物料从主机罩壳侧面的进料斗加人机内 , 依靠悬挂在主机梅花架上 的磨辐装置 , 绕着垂直轴线公转 , 同时本身自转 , 由于旋转时离心力的作用 , 磨辘向外摆动 , 紧 压子磨环 , 使铲刀铲起物料送到磨棍与磨环之间 , 因磨较的滚转而达到粉碎物料的目的。

风选过程 : 物料研磨后 , 风机将风吹人主机壳内 , 吹起粉末 , 经置于研磨室上方的分析器进行分选 , 细度过粗的物料又落入研磨室重磨 , 细度合乎规格的随风流进入大旋风收集器 , 收集后经出粉管排出 , 即为成品。风流由大旋风器上端的回风管回人风机 , 风路是循环的 , 并且在负压状态下流动 , 循环风路的风量增加部分经风机与主机中间的废气管排出 , 进入除尘器 , 进行净化处理。

石英石雷蒙机的特点

1、整机为立式结构，占地面积小，系统性强，从原材料的粗加工到输送到制粉及最后的包装，可自成一个独立的生产系统。

2、与其他磨粉设备相比，通筛率高达99%。

3、石英石雷蒙机主机传动装置采用密闭齿轮箱和带轮，传动平稳，运转可靠。

4、石英石雷蒙机重要部件均采用优质铸件及型材制造，工艺精细，严谨的流程，保证了整套设备的耐用性。

5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方面。

石英石雷蒙机的工作过程：

石英石雷蒙机将大块状原材料破碎到所需的进料粒度后，由畚斗提升机将物料输送到储料仓，然后由电磁振动给料机均匀地送到主机的磨腔内，进入到磨腔的物料在磨辊与磨环之间研磨，粉磨后的粉子由风机气流带到分析机分级，达到细度要求的细粉随气流经管道进入大旋风收集器内，进行分离收集，再经卸料器排出即为成品。主机工作过程中，铲刀系统起到了非常重要的作用。其位于磨辊下端，铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间，形成垫料层，该料层受磨辊旋转产生向外的挤压力将物料碾碎，由此达到制粉目的。

石英石雷蒙机专业制造商：

   河南万隆机械制造有限公司是一家以生产大、中型系列雷蒙磨设备为主，集科研、生产、销售为一体的大型股份制企业。公司的主要产品包括：3r1410雷蒙磨粉机、3r2115雷蒙磨粉机、3r2615雷蒙磨粉机、3r2715雷蒙磨粉机、3r8830雷蒙磨粉机、4r8830雷蒙磨粉机、4r3016雷蒙磨粉机、4r3216雷蒙磨粉机、5r4119型雷蒙磨粉机。超细磨,微粉磨,磨粉机设备为主，集研发生产销售河南郑州雷蒙磨、磨粉机、超细微粉机、超细磨、微粉磨、粉碎机为一体的股份制企业等，全部产品已通过ISO9001国际质量认证，由于精益求精的制造工艺，公司产销量及各项综合经济指标居国内同行业之前列，数万家用户遍布全国，并远销国外三十多个国家。

服务承诺
售前服务：
    为您提供项目设计、工艺流程设计，适合您的机器设备选购方案的制定，根据您的特殊需求，设计制造产品，为您培训技术操作

售中服务：
    陪您一起完成对设备的验收，协助拟订施工方案和详细流程
售后服务：
    公司派技术人员到现场指导设备安装、调试现场及培训操作人员
产品质量：
    易损件除外 一年内质量保证！
