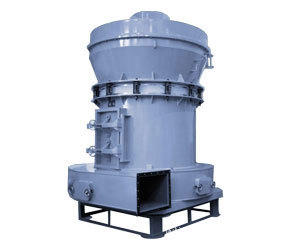

R型雷蒙磨粉机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工,成品粒度80—325目范围内任意调节,部分物料最高可达600目。
R型雷蒙磨粉机比球磨机效率高、电耗低、占地面积小,一次性投入少。操作简单,清洁、环境无污染。


雷蒙磨粉机主要结构及工作原理
该机结构 ( 附安装联接示意图 ) 主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中主机由机架、进风蜗壳、铲刀、磨棍、磨环、罩壳及电机组成。
工作时 , 将需要粉碎的物料从主机罩壳侧面的进料斗加人机内 , 依靠悬挂在主机梅花架上 的磨辐装置 , 绕着垂直轴线公转 , 同时本身自转 , 由于旋转时离心力的作用 , 磨辘向外摆动 , 紧 压子磨环 , 使铲刀铲起物料送到磨棍与磨环之间 , 因磨较的滚转而达到粉碎物料的目的。
风选过程 : 物料研磨后 , 风机将风吹人主机壳内 , 吹起粉末 , 经置于研磨室上方的分析器进行分选 , 细度过粗的物料又落入研磨室重磨 , 细度合乎规格的随风流进入大旋风收集器 , 收集后经出粉管排出 , 即为成品。风流由大旋风器上端的回风管回人风机 , 风路是循环的 , 并且在负压状态下流动 , 循环风路的风量增加部分经风机与主机中间的废气管排出 , 进入除尘器 , 进行净化处理。
雷蒙磨粉机主要规格及技术参数表:
| 规格型号 | 3R1410 | 3R2115 | 3R2615 | 3R2714 | 4R2714 | 3R3016 | 4R3016 | 4R3216 | 5R4119 |
| 最大进料度(mm) | 5-8 | 15 | 20 | 20 | 15-25 | 15-25 | 15-25 | 25 | 30 |
| 成品料度(mm) | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 |
| 班产量(不同的物料) | 1-10 | 1-18 | 2-25 | 2-28 | 3-30 | 3-34 | 3-36 | 3-38 | 6-76 |
| 中心轴转速(转/分) | 280 | 180 | 170 | 170 | 170 | 178 | 178 | 130 | 105 |
| 磨环内径(mm) | Φ405 | Φ640 | Φ780 | Φ830 | Φ830 | Φ910 | Φ910 | Φ970 | Φ1280 |
| 磨辊直径(mm) | Φ140 | Φ210 | Φ260 | Φ270 | Φ270 | Φ300 | Φ300 | Φ320 | Φ410 |
| 磨辊及磨环高度(mm) | 100 | 150 | 150 | 140 | 140 | 160 | 160 | 160 | 190 |
| 主机电机(kw) | Y160M-6-7.5 | Y200L-8-15 | Y225S-8-18.5 | Y255M-8-18.5 | Y225M-8-22 | Y225M-8-30 | Y225M-8-30 | Y225S-4-37 | Y280S-4-75 |
| 风机电机(kw) | Y132S-4-5.5 | Y132M-4-11 | Y180M-4-15 | Y180M-4-18.5 | Y180M-4-18.5 | Y180L-4-22 | Y180L-4-22 | Y220M-4-30 | Y25M-4-55 |
| 分析器电机(kw) | Y90L-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y132S-6-3KW | Y132S-6-3KW | YC1200-4A-5.5 | YC1200-4B-7.5 |
| 外形尺寸(mm)(长×宽×高) | 3340×2161×3246 | 4500×2800×5000 | 5970×4000×5000 | 5970×4000×5000 | 5970×4000×5000 | 7500×4500×6200 | 7500×4500×6200 | 9900×5800×8500 | 7850×8000×9700 |
| 总重量(kg) | 2500 | 3100 | 3800 | 3850 | 3900 | 7000 | 7500 | 14000 | 257000 |


雷蒙磨粉机结构特征:
1、立体结构,占地面积小,成套性强,从块料到成品粉子独立自成一个生产体系。
2、成品粉子细度均匀,通筛率99%,这是其它磨粉设备难以具备的。
3、机传动装置采用密闭齿轮箱和带轮,传动平稳,运行可靠。
4、重要部件均采用优质钢材,耐磨件均采用高性能耐磨材料,整机耐磨性能高,运行可靠。
5、电气系统采用集中控制,磨粉车间基本可实现无人作业,并且维修方面。
3r1410雷蒙磨粉机、3r2115雷蒙磨粉机、3r2615雷蒙磨粉机、3r2715雷蒙磨粉机、3r8830雷蒙磨粉机、4r8830雷蒙磨粉机、4r3016雷蒙磨粉机、4r3216雷蒙磨粉机、5r4119型雷蒙磨粉机。超细磨,微粉磨,磨粉机设备主要生产厂家河南万隆机械制造有限公司。
河南万隆机械制造有限公司供应雷蒙磨(节能雷蒙磨),本公司研制开发的“万隆”牌中、小型节能雷蒙磨,运用现代设计手段,采用先进的粉碎理论,使产品技术与可靠性得到有机融合。
