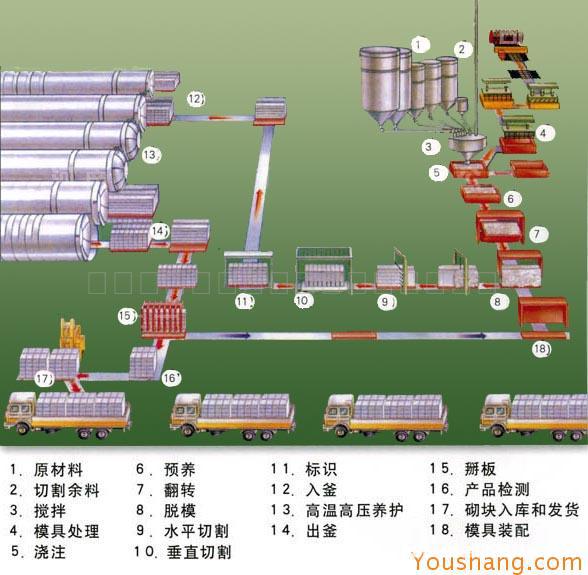

蒸压加气混凝土砌块是用钙质材料（如水泥、石灰）和硅质材料（如砂子、粉煤灰、矿渣）的配料中加入铝粉作加气剂，经加水搅拌、浇注成型、发气膨胀、预养切割，再经高压蒸汽养护而成的多孔硅酸盐砌块。
发气剂又称加气剂，是制造加气混凝土的关键材料。发气剂大多选用脱脂铝粉。掺入浆料中的铝粉，在碱性条件下产生化学反应：铝粉极细，产生的氢气形成许多小气泡，保留在很快凝固的混凝土中。这些大量的均匀分布的小气泡，使加气混凝土砌块具有许多优良特性。
特点与优势
蒸压加气混凝土砌块的单位体积重量是粘土砖的三分之一，保温性能是粘土砖的3-4倍，隔音性能是粘土砖的2倍，抗渗性能是粘土砖的一倍以上，耐火性能是钢筋混凝土的6-8倍。它的施工特性也非常优良，它不仅可以在工厂内生产出各种规格，还可以像木材一样进行锯、刨、钻、钉，又由于它的体积比较大，因此施工速度也非常快，可作为各种建筑的填充材料。
一、 产品说明
本类产品通用技术要求
当砌块用做建筑主体材料时，其放射性核素限量应符合GB6566-2001《建筑材料放射性核素限量》的规定。当建筑主体材料中天然放射性核素镭-226、钍-232、钾-40的放射性比活度同时满足IRa≤1.0和Ir≤1.0时，其产销与使用范围不受限制。对空心率大于25%的建筑主体材料，其天然放射性核素镭-226、钍-232、钾-40的放射性比活度同时满足IRa≤1.0和Ir≤1.3时，其产销与使用范围不受限制。
蒸压灰砂砖适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋的基础。是替代烧结粘土砖的产品。蒸压灰砂砖以适当比例的石灰和石英砂、砂或细砂岩，经磨细、加水拌和、半干法压制成型并经蒸压养护而成。
蒸压灰砂砖
蒸压砖成套设备包括：搅拌机、消化机、蒸压砖机、轮碾机、蒸压釜等主要设备，及箱式给料机、螺旋输送机、爬斗、骨料称、胶带输送机、养护小车、摆渡车等辅助设备。蒸压砖的抗冻性、耐蚀性、抗压强度等多项性能都优于实心黏土砖的人工石材。砖的规格尺寸与普通实心粘土砖完全一致，为240mm x 115mm x 53mm，所以用蒸压砖可以直接代替实心粘土砖。是国家大力发展、应用的新型墙体材料。
蒸压灰砂砖砌筑性能与应用
蒸压灰砂砖的原料主要为砂，推广蒸压灰砂砖取代粘土砖对减少环境污染，保护耕地，改善建筑功能有积极作用。对蒸压灰砂砖的性能进行分析、研究，对蒸压灰砂砖应用中存在的问题进行探讨，并提出了设计和施工中应采取的技术措施。
蒸压灰砂砖是以砂、石灰为主要原料，经坯料制备，压制成型、蒸压养护而成的实心砖，简称灰砂砖，测试结果证明，蒸压灰砂砖，既具有良好的耐久性能，又具有较高的墙体强度。
一．蒸压灰砂砖砌体的性能指标
1.耐久性能
①抗冻性：是指砖抵抗反复冻融作用的能力。蒸压灰砂砖如果按规定生产达到产品标准要求时，能够经受抗冻性试验，蒸压灰砂砖的抗冻性与其自身强度有关，强度高者抗冻性好。
②耐水性：包括干湿循环作用后和长期浸泡水中时其强度的变化，经干湿循环作用或长期在水中蒸压灰砂砖的抗压强度均有所增长。
③吸水性：与烧结普通砖相比，其吸水速度与烧结普通砖相近。
④自然条件下强度变化：蒸压灰砂砖是在高温、蒸压下进行反应形成的。水化反应比较充分，因此具有稳定的强度和性能。在大气中出釜，前期强度有较多增长，以后不再提高，保持稳定。在潮湿环境和水中长期浸泡，强度亦会增强。
⑤耐高温性：蒸压灰砂砖不能长期受热200℃以上，200℃以下，强度基本没有影响。
⑥耐化学腐蚀性：MU15以上的灰砂砖在酸碱溶液中浸泡强度变化不大。
根据分析，蒸压灰砂砖虽然可用于工业与民用建筑的墙体和基础，但用于基础及其他建筑部位时，其强度必须为MU15和MU15以上。不得用于长期受热200℃以上，受急热急冷和有酸性介质侵蚀的建筑部位。蒸压灰砂砖在地面以下或防潮层以下砌筑，所用材料的最低强度等级与普通烧结砖相同。
2.强度
根据GB50003－2001《砌体结构设计规范》可以看出，蒸压灰砂砖的抗压强度设计值与烧结普通砖的抗压强度设计值相同，不同点是蒸压灰砂砖的强度等级没有C30；当跨度不小于7.5m的梁下灰砂砖砌体调整系数取0.9，这与烧结普通砖有区别，在施工质量控制等级为B级时，GB50003－2001给出了蒸压灰砂砖的抗剪强度设计值与烧结普通砖的抗剪强度设计值，不难看出蒸压灰砂砖砌的抗剪强度为烧结普通砖的0.7倍。
3.收缩性
由GB50003－2001可以看出，蒸压灰砂砖的收缩率、线膨胀系数要大于烧结普 蒸压灰砂砖出釜以后由于温度、湿度降低和碳化作用，在使用过程中总的趋势是体积发生收缩。其收缩变化规律是：出釜后的最初3天内收缩最大，平均每天收缩值为0.019mm/m；3～30天平均每天的收缩值为0.005mm/m；30天以后平均每天的收缩值为0.003mm/m；大约在60天后，平均每天的收缩值小于0.001mm/m，直至稳定。
在不同地区使用时，由于温度、湿度不同，同样的蒸压灰砂砖其平衡的收缩值不同。同时在温度、湿度变化后体积仍然要变化。
与烧结普通砖砌体比较，蒸压灰砂砖砌体的收缩值要大得多。而且影响因素，变化规律都不相同，这点在应用时应特别加以注意。
二、蒸压灰砂砖的应用
蒸压灰砂砖的建筑设计与施工，可遵循烧结普通砖的各项有关规范进行。但由于蒸压灰砂砖的某些性能与烧结普通砖有较大差别，因此，必须在使用中采取相应的技术措施。
1.抗裂措施
①在计算无筋砌体受压构件时，其影响系数ψ值，应由高厚比和偏心距决定，蒸压灰砂砖应对构件高厚比乘以调整系数γβ（1.2）。
②合理设置伸缩缝。GB50003－2001规定对蒸压灰砂砖砌体房屋伸缩缝的最大间距应取烧结普通砖砌体房屋伸缩缝最大间距的0.8倍，以减小伸缩缝的间距。
③由于块材干缩引起墙体干缩而在砌体内部产生一定的收缩应力，当砌体的抗拉、抗剪强度不足以抵抗收缩应力时就会产生裂缝。因此，在应力集中的部位如门窗过梁上方及窗台下的砌体中应设焊接钢筋网片来抵抗砖收缩产生的应力。另外这类墙体当长度大于5m时也容易被拉开，因此也应适当配筋。具体的做法是：在门窗过梁上方的水平灰缝内及窗下第1和第2道水平灰缝内设计焊接钢筋网片或2Φ6钢筋，其伸入两边窗间墙内不小于600mm；当实体墙的长度大于5m，在每层墙高中部设置2～3道焊接钢筋网片或3Φ6的通长水平钢筋，其竖向间距为500mm。
公司理念：换位思考 我是客户
经营理念：货比三家 诚信经营
售后理念：售后回访 定期保养
河南中科工程技术有限公司竭尽全力为用户服务！
网上价格仅供参考，欢迎来电咨询！
电话：86－0371－67845677
传真：86－0371－60137937
手机：013673623123
欢迎浏览本公司网址：http://www.hnydjq.com
