出厂型式：Na型

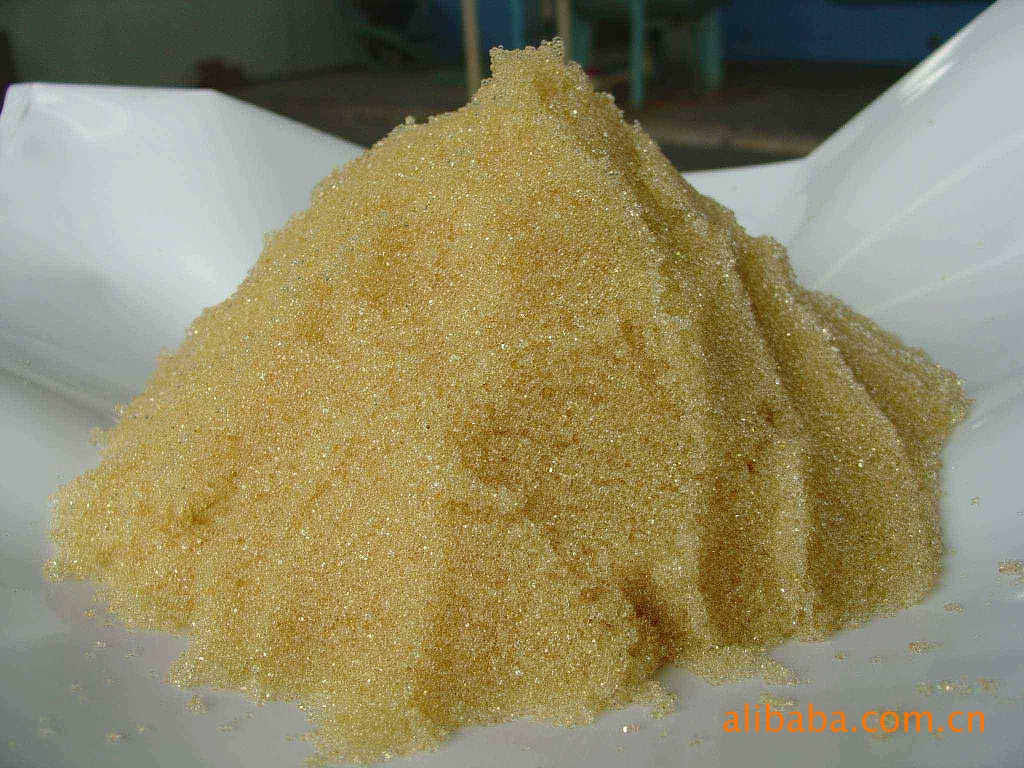

外观：金黄至棕褐色球状颗粒。
运行参考指标：
1．PH范围：1-14
2．最高使用温度：氢型≤100℃， 钠型≤120℃，
3．转型膨胀率：（Na+→H+）8-10%
4．工业用树脂层高度：1.5m以上。
5．再生液浓度 NaCl:8-10%,
HCl:4-5%
6．再生液用量：
NaCl（8-10%）体积：树脂体积=1.5-2:1
HCl(4-5%)体积：树脂体积=2-3:1
7．再生液流速： 5-8 m/h
8．再生接触时间： 45-60 min
9．正洗流速： 10-20 m/h
10．正洗时间： 约30 min
11．运行流速： 15-30 m/h
12．工作交换容量：≥1000mol/m3
用途
主要用于硬水软化、纯水制备、湿法冶金、稀有金属分离、提取等。
包装及贮运
本产品用内衬塑料袋的编织袋包装，每袋25kg，也可根据需求用塑料桶或其它容器包装，本品为非危险品。贮运温度5-40℃，严禁脱水、曝晒。
水处理用001×7强酸性苯乙烯系阳离子交换树脂
（氢型）/（钠型）技术要求
项目 | 001×7 | 001×7FC | 001×7MB |
全交换容量，mmol/g | ≥5.00/≥4.50 |
体积交换容量，mmol/mL | ≥1.75/≥1.90 | ≥1.70/≥1.80 |
含水量，% | 51.00-56.00/45.00-50.00 |
湿视密度，g/mL | 0.73-0.83/0.77-0.87 |
湿真密度，g/mL | 1.170-1.220/1.250-1.290 |
有效粒径a，mm | 0.400-0.700 | ≥0.500 | (0.550-0.900)b |
均一系数a | ≤1.60 | ≤1.40 |
范围粒度a，% | 0.3150-1.250mm
≥95.0 | 0.450-1.250mm
≥95.0 | 0.500-1.250mm
≥95.0 |
下限粒度a，% | ＜0.315mm
≤1.0 | ＜0.450mm
≤1.0 | ＜0.500mm
≤1.0 |
渗磨圆球率c，% | ≥60.00 |
注：a.用钠型树脂测定有效粒径、均一系数、范围粒度和下限粒度。
b.与阴树脂组成混床时其阳、阴树脂有效粒径之差的绝对值不大于0.10mm。
c.用原样树脂测定渗磨圆球率。 |
| 联 系 人： | 张先生 |
| 邮 编： | 451200 |
| 传 真： | 86 0371-69596108 |
| 移动电话： | 15036188567 |
| 电 话： | 86 0371-69594666 |
公司主页：http://www.gyjpjs.com
