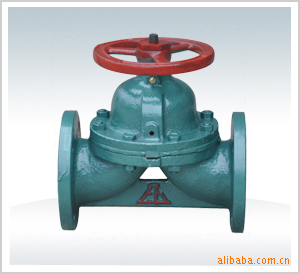

产品名称：衬胶隔膜阀
产品型号： G41J-6/10、G41J-10C
|
用途和主要性能规范
型号 | 公称通径（DN） | 公称压力 | 试验压力 | 工作温度（℃） | 密封 | 强度 | G41J-6 | 25-150 | 6 | Kgf/cm2 | 6 | Kgf/cm2 | 9 | Kgf/cm2 | ≤60℃ | G41J-6 | 200-350 | 4 | 4 | 6 | ≤65℃ | G41J-6 | 400 | 2.5 | 2.5 | 4 | ≤65℃ | G41J-10 | 25-150 | 10 | 10 | 15 | ≤65℃ |
主要外形尺寸 公称通径 DN（mm） | 尺寸（mm） | 孔数（Z） | 重量（Kg） | L | D | D1 | D2 | f | b | ￠ | H1≈ | H2≈ | Do | 25 | 145 | 115 | 85 | 65 | 2.5 | 16 | 14 | 121 | 135 | 120 | 4 | 5 | 32 | 160 | 135 | 100 | 78 | 2.5 | 16.5 | 18 | 132 | 150 | 120 | 4 | 7 | 40 | 180 | 145 | 110 | 85 | 3 | 18 | 18 | 156 | 176 | 140 | 4 | 8.5 | 50 | 210 | 160 | 125 | 100 | 3 | 20 | 18 | 169 | 195 | 140 | 4 | 13 | 65 | 250 | 180 | 145 | 120 | 3 | 20 | 18 | 202 | 236 | 200 | 4 | 18 | 80 | 300 | 195 | 160 | 135 | 3 | 22 | 18 | 216 | 256 | 200 | 8 | 24 | 100 | 350 | 215 | 180 | 155 | 4 | 22 | 18 | 270 | 322 | 280 | 8 | 39 | 125 | 400 | 245 | 210 | 185 | 4 | 24 | 18 | 338 | 406 | 320 | 8 | 60 | 150 | 460 | 280 | 240 | 210 | 4 | 24 | 23 | 384 | 464 | 320 | 8 | 81 | 200 | 570 | 335 | 295 | 265 | 5 | 28 | 23 | 518 | 638 | 400 | 12 | 150 | 250 | 680 | 390 | 350 | 315 | 5 | 30 | 23 | 598 | 734 | 500 | 12 | 243 | 300 | 790 | 440 | 400 | 365 | 5 | 30 | 23 | 698 | 778 | 560 | 12 | 335 | 350 | 900 | 500 | 460 | 425 | 5 | 30 | 23 | | | | 16 | 520 | 400 | 1000 | 565 | 515 | 480 | 5 | 33 | 25 | 868 | 1078 | 640 | 16 | 600 |
作用原理和结构特点：
1.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和驱动零件组成。
2.本阀的启阀是靠旋转手轮， 使阀杆作轴向运动时，带动阀瓣升降而达到的。当手轮顺时针旋转时，阀瓣下降，将通路截断。
3.阀体内腔表面衬复有硫化橡胶；隔膜系夹衬尼龙网布增强的氯丁橡胶膜压件。故肯有强度高、耐腐蚀性能好的特点。除强氧化剂及某些溶剂（如笨、二硫化碳、四氯化碳等）外，它能耐大多数无机酸、有机酸、碱，各种盐类及本醇类介质的腐蚀。 |
