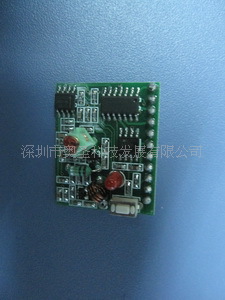

产品型号：AU-XX06-5V
产品名称：5伏6位输出高频超再生学习码解码接收模块
一、技术参数
工作电压：DC5伏
接收频率：315MHZ/433.92MHZ （266-433MHZ频率段可任选）
调制方式：调幅（OOK）
工作温度： -10℃~+70℃
解码方式：学习码（百万组编码）
工作方式：自锁、点动、互锁
接收灵敏度：-105db
尺寸(LWH)：30*25*7mm
二、产品说明：
带六路解码输出，学习对码，使用方便；
频点调试容易，供货周期短；
产品质量一致性好，性价比高。
三、使用说明（学习配对）：
清零：一直按住接收板上的学习按键不松手数秒，学习指示灯闪烁数次后熄灭，松开手，表示清零成功。清零后，之前所配套的遥控器都不再起作用。
接收模块工作方式选择及遥控器学习配套：
1 工作方式的选择：接一下学习按键，指示灯点亮松手，按遥控器按键学习为点动的工作方式；指示灯闪烁一下按遥控器按键学习为自锁的工作方式；指示灯闪烁两下表示学习互锁的工作方式。要学习哪种工作方式，就按哪种方式来学，学好后松开学习按键。
2 遥控器的学习：由第1步选择好工作方式后，按遥控器发射信号，指示灯闪烁两下，表示学习成功。
三、脚位及使用说明：
脚位 | 名称 | 功能说明 |
1 | D0 | 数据输出 |
2 | D1 | 数据输出 |
3 | D2 | 数据输出 |
4 | D3 | 数据输出 |
5 | D4 | 数据输出 |
6 | D5 | 数据输出 |
7 | VT | 输出状态指示 |
8 | GND | 电源负极 |
9 | VCC | 电源正极 |
10 | LED | 学习指示灯输出脚 |
11 | SW | 学习按键输出脚 |
12 | ANT | 接天线端 |

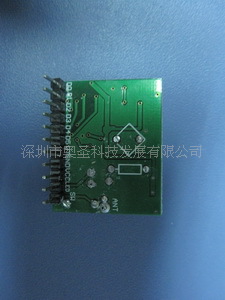

11个插针，从左到右是D0、D1、D2、D3、D4、D5、VT、GND、VCC、LED、SW，其中VCC和GND接直流5伏电源的正负极。VT是有效信号输出位（接收到有效信号时，该脚输出高电平），D0到D5为六个数据位输出脚，分别对应着遥控器的六个按键。8个输出脚输出的电压是4.5伏，可以通过外接驱动电路来驱动继电器等。
四、应用领域
无线遥控接收控制器、数据传输、遥控玩具、防盗报警主机、遥控帘、车库门、卷闸门、道闸门、伸缩门等门控业及其遥控音响领域等
