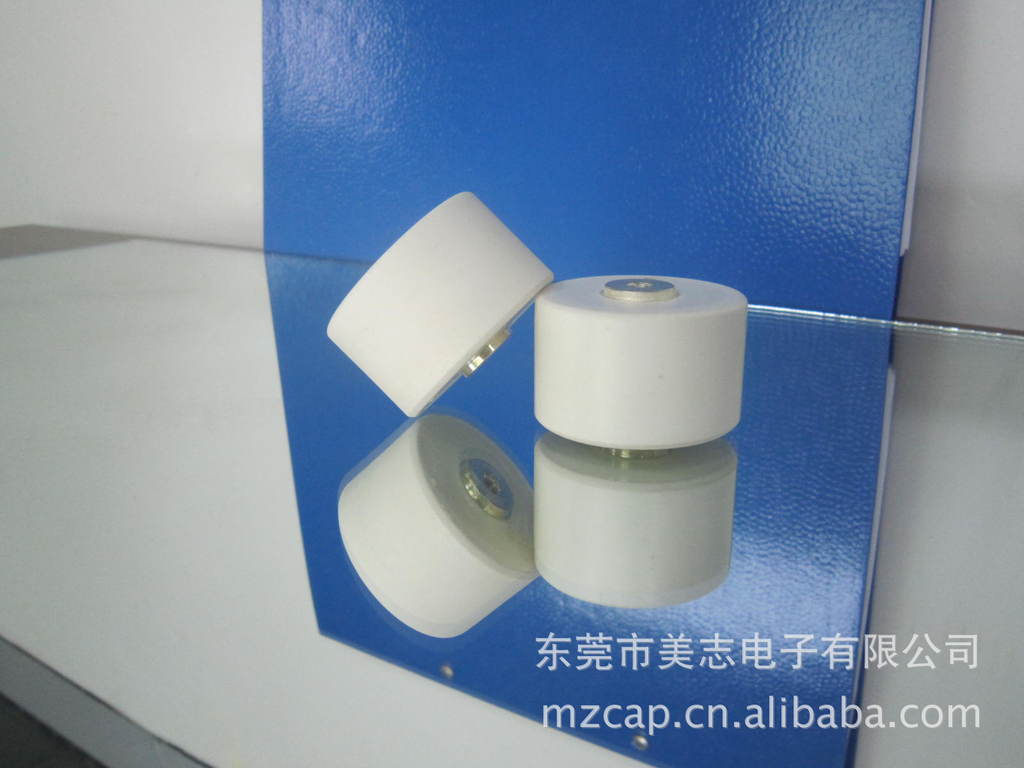

【10KV1000PF 高压电力电容高压陶瓷电容 y5t电容】价格_厂家

品牌/型号

国产/高压陶瓷系列MZC-30KV-1000pf

允许偏差

±10（%）

温度系数

+25~ -85

等效串联电阻(ESR)

124（mΩ）

引线类型

无引线

耐压值

3000（V）

品牌

国产

介质材料

陶瓷瓷介

损耗

0.002

外形

圆柱形

绝缘电阻

200000（mΩ）Ω

功率特性

中功率

额定电压

10KV（V）V

频率

超高频陶瓷材料

调节方式

固定

材质

n4700

标称容量

1000pf（uF）

应用范围

耦合

频率特性

高频

型号

高压陶瓷系列MZC-30KV-1000pf

耐压

25kvDC

（一）电力电容器的用途：该产品主要使用于具有高峰值电流及高重复率的电路。如：高压倍压，分压保护，去耦电路，激光激发，切换电路，焊接设备，交流限流，直流储能，高频耦合，交流，直流滤波等场合。

（二）电力电容器的使用要求：高频20KHZ~1000KHZ。

（三）电力电容器的特点：低交直流系数，低压电，电致伸缩效应。

产品符合SGS及ROHS标准

（四）超高压电容的材料特性：

特性	绝缘电阻≥MΩ	损耗≤（%）	温度变化率	温度特性
N4700（DL）	200000	0.2	+22% -33%	-30℃ +85℃ -30℃ +85℃
Y5S(D)	100000	1.0	+10% - 22%	-30℃ +85℃ -30℃ +85℃
Y5T(D)	100000	1.0	+22% -33%	-30℃ +85℃
X7R(B)	100000	1.5	+/-10%	-30℃ +125℃
Y5U(E)	10000	1.5	+22% -56%	-30℃ +85℃
Y5V(F)	10000	1.5	+22% -80%	-30℃ +85℃

(五) 耐电压：额定电压的1.5倍直流电压（油中）。

序号	型号规格	特性	额定电压（KV）	容量		成品尺寸（mm）
序号	型号规格	特性	额定电压（KV）	静电容量（PF）	公差（%）	D	H	L	M
1	CT8G10KVDL561K	N4700	10	560	10	21	16	20	4
2	CT8G10KVDL102K	N4700	10	1000	10	25	16	20	4
3	CT8G10KVDL202M	N4700	10	2000	20	32	16	20	4
4	CT8G10KVDL282M	N4700	10	2800	20	38	16	20	6
5	CT8G10KVDL502M	N4700	10	5000	20	48	16	20	6
6	CT8G10KVDL802M	N4700	10	8000	20	61	16	20	6
