各种YTZ型通道无堵塞纸浆泵（效率高 寿命长 运行安全可靠）
| ·产品概述 |
| YZP型单级单吸离心式纸浆泵是为满足造纸、制浆企业用户工艺流程的需要，在消化吸收国外同类产品先进技术的基础上，而研制开发的新型纸浆泵产品，广泛应用于造纸、制浆企业，浓度≤6%精细纸浆的输送，也可用于其它行业无磨损介质的输送。其产品也为我公司先前开发的输送粗浆的YTZ型无堵塞纸浆泵的补充和延伸。 |
| ·适用范围 |
★制浆造纸 ★制糖淀粉
★工业污水 &nbs p ★环保工程 |
| ·性能范围 |
流量：80 - 2250m3/h
扬程：13 -
80m
纸浆浓度：≤6%
工作温度≤80℃ |
| ·型号说明 |
|
| ·结构特点 |
1、该泵单级单吸旋臂式后开门结构，维修时不必拆卸管路。
2
、泵的进出口法兰按1.6MPa压力设计。
3、叶轮采用三叶片或四叶片结构，过 流通道加大，可顺利输送高达6%浓度的精细浆料，
并适合用于含有一定量的气体介质。
4、叶轮采用精密铸造并作动平衡校验。
5、耐磨板与叶轮的间隙可通过泵体上的调节螺栓在外面调整，可使叶轮与耐 磨板之间保
持恒定的间隙，从而提高泵的使用效率。
6、轴封主要有单端面机封加填料， 不需要加冷却水的单端面机封，填料密封共三种形式
，可根据用户需求和实际使用工况选用。
7、叶轮端固定采用叶轮螺栓加止动 垫圈，也很好地防止泵停机时，由于叶轮反转而引起
叶轮螺栓脱落现象，确保泵的安全可靠运行。 |

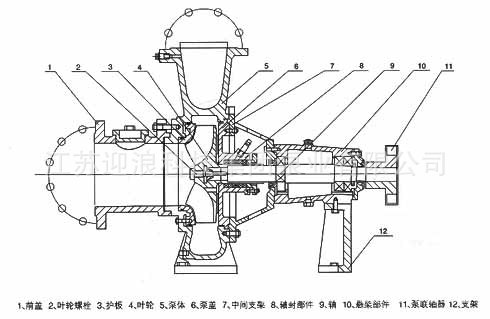

·结构简图
| ·轴封型式 |

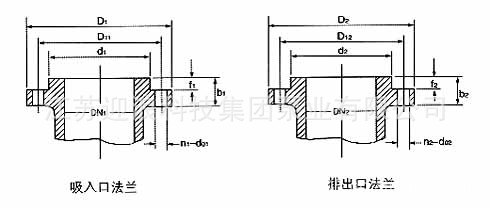

| | ·进出口法兰尺寸 |
| | | 产品型号YZ-P | 吸入口法兰尺寸 | 排出口法兰尺寸 | DN1 | D1 | D11 | d1 | b1 | f1 | n1- dm | DN2 | D2 | D12 | d2 | b2 | f2 | n2- dm | 125-80-250 | 125 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | 80 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | 125-80-300 | 125-80-400 | 150-100-250 | 150 | 285 | 240 | 211 | 21 | 3 | 8-φ22 | 100 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | 150-100-300 | 150-100-400 | 150-100-550 | 200-150-250 | 200 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | 150 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | 200-150-300 | 200-150-400 | 200-150-550 | 250-200-300 | 250 | 405 | 355 | 319 | 26 | 3 | 12-φ26 | 200 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | 250-200-400 | 250-200-550 | 300-250-400 | 300 | 460 | 410 | 370 | 28 | 4 | 12-φ26 | 250 | 405 | 355 | 319 | 26 | 3 | 12-φ26 | 300-250-450 | 300-250-550 | 350-300-400 | 350 | 520 | 470 | 429 | 30 | 4 | 16-φ26 | 300 | 460 | 410 | 370 | 28 | 4 | 12-φ26 | 350-300-450 | 350-300-550 | 400-350-400 | 400 | 580 | 525 | 480 | 32 | 4 | 16-φ30 | 350 | 520 | 470 | 429 | 30 | 4 | 16-φ26 | 400-350-450 | 450-400-500 | 450 | 640 | 585 | 548 | 34 | 4 | 20-φ30 | 400 | 580 | 525 | 480 | 32 | 4 | 16-φ30 | 450-400-550 | 500-450-500 | 500 | 715 | 650 | 609 | 36 | 4 | 20-φ33 | 450 | 640 | 585 | 548 | 34 | 4 | 20-φ30 | 500-450-550 |
| | ·性能参数(试验介质：常温清水） |
?
? |
