一、设备型号、规格
设备型号：CEW-15000型微机控制三相全波交直流磁粉探伤机
二、设备制造标准和依据：
1、根据货物需求及技术规范的磁粉探伤工艺需求；
2、符合JB/T8290-1998、B05－GB/T3181－1995等标准；
3、符合需方对零部件检测的相关要求。
4、按照ISO-9001质量体系认证文件执行；
三、设备检测对象：
1、该设备满足多种大型零件表面和近表面全方位细微缺陷的检测；
2、该设备直流为三相全波整流输出，退磁采用超低频衰减式退磁，具有快速断电功能；交流具有断电相位控制功能。
四、设备配置：
1、磁化电源部分 （DC/AC） 二套
2、电气控制部分 （DC/AC） 二套
3、人机界面操作装置 一套
4、夹持部分 一套
5、纵向磁化线圈 一套
6、周、纵向交直流转换装置 二套
7、磁悬液喷淋及回收系统 一套
8、白光照明装置 一套
9、退磁系统（DC/AC） 二套
五、结构简介
该机为微机控制湿法磁粉探伤设备，采用固定卧式、机电分立型结构，电源控制柜和夹持磁化床身独立分开，主要由三相全波直流磁化电源、交流磁化电源、人机界面操作控制装置（安装于磁化主机操作位置）、交直流转换装置、电气控制系统、磁化及夹持装置、磁悬液喷洒及回收系统、退磁系统及照明等部分组成。
1、电气控制系统：
该系统是以工业可编程序控制器（PLC进口）为核心，对设备的程序动作，如工件夹紧、线圈移动、喷洒磁悬液、交直流复合磁化、转动观察、退磁、工件松开等进行控制，能按规定程序完成除人工上下料和缺陷观察以外的全部探伤过程，既可自动操作，又可手动单步操作。为方便探伤的实际需要设备还设计有多套工作程序和根据需要随时改编程序。
2、磁化电源部分：

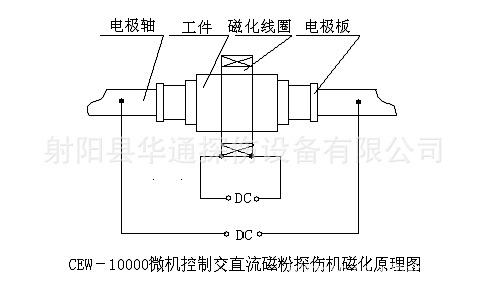

交流磁化、直流磁化为两套独立的磁化电源，根据需要可在周、纵向任意切换，即：周向直流/纵向交流或周向交流/纵向直流，可分别对工件进行周向磁化、纵向磁化和周纵向复合磁化的三种磁化方式，一次探伤可检查出磁场覆盖范围内的工件表面和近表面因锻压、拉伸、淬火、研磨、疲劳引起的裂痕及夹渣等细微缺陷。
2、1、直流磁化主电路采用三相全波双反星形带平衡电抗器的整流电路，通过大功率变压器隔离，输出磁化电流大，纹波系数小，没有趋肤效应，对工件表面和距表面相当深度的裂纹缺陷，均有较高的检测灵敏度。
2、2、交流磁化主电路采用可控硅无级调压，以改变可控硅的导通角来调整磁化电流的大小，通过功率变压器隔离，低压大电流输出，确保安全。交流磁化带断电相位控制功能，既可用于连续法探伤，又可用于单路磁化时的剩磁法探伤，且剩磁稳定度高，不漏检。
2、3、磁化电流控制电路采用目前先进的单片机技术，利用改变可控硅导通角来调整主电路输出电流的大小。该电路是我公司技术人员总结了前三代该类型磁粉探伤机控制电路经验的基础上，重新设计的第四代新型单片机可控硅触发系统，其电路原理更趋合理，使用性能更加稳定可靠。
2、3、1、交/直流磁化电流，充磁时间、退磁电流、退磁时间、直流退磁频率均可预选，均由界面数字显示，显示值可调整，工作状态及运行方式均有指示提示。
2、3、2、在待机状态时，直流磁化电流及退磁电流均显示预置值，磁化时显示实际电流值。并具有直流磁化电流起始慢建立功能和闭环电流自动跟踪功能，当因电源电压变化或输出负载电阻变化时，能自动跟踪预置电流值，使输出实际电流保持不变。其预置显示电流值和实际显示电流值的跟踪精度≤±3％，响应速度≯1 mS，最小预置和实际磁化电流≤50 A。
2、3、3、磁化电流的起始慢建立功能，可有效的避免因大电流起始冲击引起烧伤工件的现象。
2、3、4、退磁电流起值，始终跟随预置电流值，交流退磁自动衰减到零，直流超低频退磁自动变换极性衰减到零。
2、3、5、设备具有过温、过流、自检不正常时自动报警功能。
3、人机界面操作控制系统
3、1、人机界面操作控制系统：采用集成化、数字化电子技术，充分发挥微型计算机功能强、速度快、扩展方便的特点。
3、2、采用液晶数字显示，单片机控制，可根据不同的探伤工件用人机对话的方式，选择电流、时间、频率等参数。
3、3、当系统进入另一菜单后，界面自动变色保护。
3、4、备有外接S232接口，根据需要可实现远程监控及通讯功能。
4、夹持装置
夹持装置主要包括固定电极箱、移动电极箱、工件旋转机构、交直流磁化电源主变压器、可控硅、磁化线圈、磁悬液喷洒及回收系统、周纵向磁化电流自动切换系统、脚踏磁化开关、移动控制盒、照明装置等。
固定电极箱由固定在机架上的加固箱体、电极轴及周向磁化防烧伤机械机构等组成。
移动电极箱由放在特制的两根铸钢导轨上的加固移动箱体、电极轴及周向磁化防烧伤扭动系统等相关的机构组成。箱体的移动和工件的夹紧则由固定在箱体上的驱动电机、防逆向旋转的大功率涡轮蜗杆减速机与固定在导轨上的两排齿条及相关的部件相互作用来实现的。导轨为特制高承载导轨，并经过精密加工。箱体的底部与导轨的接触面镶有合金铜板，以减小摩擦阻力，为防止杂质进入箱底摩擦面，箱体两侧设有弹性隔杂装置。导轨两侧采用钻孔铝合金封面，床边备有移动式防溅挡板。
工件托架旋转的转轮由调速电机驱动旋转，使缺陷观察时工件的转动速度可调。托架的中心高可调节。两个转轮相互平行。托架间隔摆放于导轨上，另一托架固定在固定箱体上。由于该设备是为适应超重工件设计的，设计承重为1.5吨。因此，全部承重结构的钢性、强度都经过严格计算，并留有很大的余量。转轮变频调速机构中的减速箱采用齿轮式减速箱，目的是利用齿轮式减速箱的可逆特性作为阻尼器，在电机停止转动时释放工件的旋转惯性，以防止采用其它减速机构因不可逆转引起的由于工件旋转惯性在转轮与工件的接触处擦伤工件现象的发生。转轮材料采用低于工件表面硬度的合金材料制作，使其既能承受工件的重量又不会擦伤工件。
本机的磁化线圈为二组，以适应工件的纵向磁化，并避免了采用直流纵向磁化时工件两端部位的磁痕显示不清晰的问题。线圈可分别移入一端电极轴内。线圈的移动由电机驱动。
周向磁化电极板上复有镀锡编织紫铜网板，电极板上有铜带编成的板，能使电极板平面和工件端面自动良好贴合，大大的减小了电极板和工件之间的打火。
5、磁悬液喷洒及回收系统
磁悬液的集液槽和储液箱均由1.5mm奥氏体非磁性不锈钢板制成。储液箱设计成圆形结构，容积为50升。储液箱下面设有移动滚轮和放液口，方便了储液箱的磁悬液的更换和清理。圆形的储液箱更利于磁悬液的搅拌，确保了磁悬液搅拌均匀。储液箱上面装有两只大流量抽液泵，分别进行磁悬液的搅拌和喷洒。集液槽和储液箱上装有多道磁悬液过滤网，对磁悬液进行回收过滤循环利用。设备上配有高质量磁悬液自动喷头和手动补液喷枪，每个喷头均配有供调节喷液流量的节流阀，输液软管均为进口耐油橡胶管。
6、白光照明装置
检测时，设有并排式日光灯照明装置，确保检测工件表面的白光强度不小于1200LX。
六、设备主要性能特点
1．该机是我公司技术人员总结了前几代该类型探伤机经验的基础上设计的第四代新型直流磁粉探伤设备。其性能更趋稳定可靠。直流输出电路采用大功率隔离降压变压器和多只3000A大电流可控硅并联及均流平衡电抗器组成的全波整流电路，探伤时它能检测出工件表面以下较深的缺陷，并且工件表面也具有较高的显示灵敏度，磁化电流连续可调；
2．该机控制电路采用进口可编程序控制器（PLC）及单片机为中央处理器组成的集成时序逻辑控制电路，具有交流磁化、自动衰减式退磁功能和三相全波直流磁化、超低频自动变换极性衰减式退磁功能，退磁电流连续可调，退磁方便稳定，效果好；
3．直流磁化和退磁一机两用，符合同种方法磁化和退磁的要求；
4．直流磁化电流、退磁电流、磁化时间、直流超低频退磁频率均采用数字显示，且可调；
5．直流磁化电流具有自动调节功能，电流自动跟踪性能好、跟踪速度快，当电源电压或输出负载电阻在一定范围内变化时，输出电流值保持不变；
6．直流磁化具有快速断电特性，保证了纵向磁化时工件端头磁痕的显示灵敏度；
7．具有过流保护功能，能确保设备中承受大电流器件的安全性能；
8．成功的采用了电器和机械的特殊方法来确保周向磁化时无烧伤工件的现象。
9．设备的整体结构设计合理，机械强度高，电器控制可靠性能好。
10．表面采用新型喷塑工艺，粘结强度高，耐腐蚀性能好，外形美观。
七、主要技术参数
1、磁化方式：周向、纵向、复合磁化方式；
复合磁化方式：周向交流/纵向直流磁化复合或周向直流/纵向交流磁化复合；
2、周向磁化电流：AC 0～8000A（有效值）数显；
DC 0～15000A（平均值）数显
3、纵向磁化磁势：AC 0～48000AT（有效值）数显；
DC 0～48000AT（平均值）数显；
4、磁化电流可预选，数字显示，显示及跟踪误差均≤±5%；；
5、磁化线圈尺寸：内径≥φ700mm，宽度：200mm，两组；
6、磁化线圈空载中心磁场强度：≥50mT；
7、磁化线圈移动速度：≥120mm/s，无卡滞现象；
8、电极间距：0-2500mm可调，电动；
9、夹紧方式：长距离电动移动，短距离气动夹紧，夹紧行程50mm，气压≥0.4Mpa；
10、转动速度：速度2-10转/分 变频可调；
11、运行方式：手动、自动；
12、探伤灵敏度：交流用高灵敏度试片磁痕能显示清晰，用交流标准试块，电流在1000A时，能清晰显示一个孔；直流用直流环形试块测试，电流在2500A时，应显示5孔；
13、退磁方式：交流采用自动衰减式退磁方式，直流采用变换极性的超低频衰减式退磁方式；
14、交流退磁：周向 AC 8000A-0 (有效值)，可调；
纵向 AC 48000AT-0（有效值），可调；
15、直流退磁：周向 DC 15000A-0（平均值），可调；
纵向 DC 48000AT-0 (平均值)，可调；
16、退磁频率：0.5-5Hz可调；
17、退磁效果：≤0.2mT；
18、磁化电流控制精度：在50A-1000A，精度在±5%；在1000A-15000A，精度在±3%；
19、磁化时间控制精度：0.1-9.9S可调；磁化时间控制精度：在0.4S-2S范围精度±0.1S；
20、快速断电特性：用快速断电试验器试验磁化结束时亮；
21、白光照度：≥2000 LX；
22、电源： 三相四线380V ±10% 50Hz 瞬时最大约900A；
