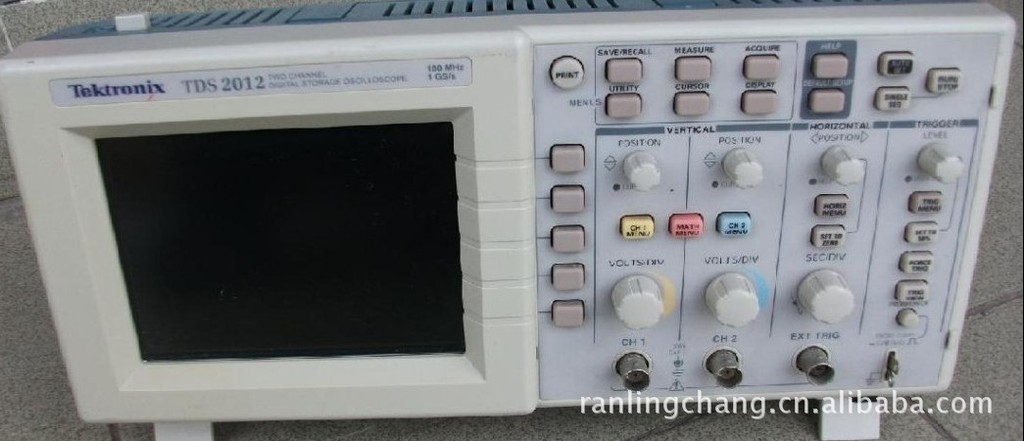

TDS2012

显示

彩色

通道数

2

带宽

100 MHz

取样率

1.0 GS/s

记录长度

所有通道2.5K点

时基范围

5 ns到50sec/p

外触发

所有型号标准配置

脉冲宽度触发

所有型号标准配置
从33ns到10sec可选

触发信号读出

触发源触发频率读出，所有型号标准配置

FFT运算功能

所有型号标准配置

自动设置菜单

所有型号标准配置

自动测量

11种波形参数测量

探头检查指南

所有型号标准配置

TDS2CMA模块

可选件
RS-232串口,GPIB仪器控制接口，打印并行接口

性能/功能

优点

高达200MHz 带宽，2GS/s最大取样速率

• 比传统数字示波器精确得多的实时波形采集技术更加精确的数字测量
• 显示与测量更高频率的信号，更快的上升时间，发生混叠的可能性更小
• 理想的产品设计，维护，维修与生产工具

5 mV/p及其以上的刻度全部达到全带宽

• 在5mV/格以上以全带宽采集信号，比TDS200系列有较大提高（TDS200在2 mv/p and 5 mV/p 刻度时是20MHz 的带宽限制）
• 所有型号的带宽灵敏度是20 MHz @ 2 mV/p
• 模拟电路设计与调试的理想工具

TDS2000系列具有彩色显示

• TDS2000系列每一通道具有不同颜色的波形，读出，以及游标
• 简化多通道复杂波形的观测
• 理想的设计，维护，维修与制造工具

可选择波形的自动设置功能

• 自动监测正弦波，方波及视频信号，并以图形化界面显示这些信号的自动设置选项
• 使用者可以选择进一步的设置选择，包括上升下降沿，视频行场及FFT等
• 按照信号的不同类型，自动显示4种参数的自动测量值
• 只显示有信号的通道(关闭无信号的通道)
• 当多个信号连接至示波器时，使用频率最低的信号作为触发源（而不是最小数通道）
• 提高测试效率

探头连接在线指南

• 指示使用者正确地调整探头补偿，确认探头衰减因数
• 优化探头设置，保证测量精度

11种自动设置

• 简化与加速测量过程，减少人为误差
• 包括：最小值，最大值，上升时间，下降时间，＋脉冲宽度，－脉冲宽度，周期，平均值，周期有效值，峰峰值
• 进行重复测试时尤其有用

在线帮助

• 象在线手册一样
• 提供帮助目录，超文本链接主题，使用者可以有选择性地学习各种示波器的功能
• 帮助语言与界面语言选择对应
• 提高使用效率

快速傅立叶变换(FFT)

数学运算功能在所有型号作为标准配置

• 显示频域谱线，快速谐波分析及其它频域测量
• 分析，测量与调试电路更加快捷
• 自动设置功能使得FFT通过一个按键就可以实现

脉冲宽度触发(或者称为毛刺触发)

• 触发于小于，大于或等于可选时间限制的脉冲，33 ns 到10sec可选择
• 加速数字电路设计，调试与分析

可选行的视频触发功能

• 触发于视频信号特定的行
• 提高测试效率
• 理想的视频设计，调试，维护工具

外触发

• 所有型号提供前面板不同于输入通道的外触发输入
• 所有通道都可以用来进行测量
• 设计调试多通道信号的理想工具

触发频率读出

• 由触发源自动激活（视频触发时除外）
• 使用者可以测量触发信号的频率（包括外触发源），无需再使用一个通道做输出
• 理想的设计，生产与维护手段

触发观察按键

• 显示触发信号，包括外触发信号

预触发观测

• 观察触发前的信息，发现造成故障的原因，而不是仅仅看到发生了什么故障
• 通过前面板操作可设为零

更加简单的用户界面

• 简单的用户界面使得仪器更加容易使用，减少学习时间，提高效率
• 传统的，熟悉的模拟风格的控制按钮，使用者可以通过前面板完成大部分常用功能，如自动设置，帮助，单次捕获，打印，扫描速度等
• 前面板带灯光指示，指示位置与电平旋钮工作于特殊功能

多语言用户界面

• 菜单与显示可以选择10种操作界面：英语，法语，德语，意大利语，葡萄牙语，俄语，简体中午，繁体中文，朝鲜语，日语
• 手册也具有多种文字
• 前面板说明文字同样具有多语言

单次捕获按键

• 捕获偶发或非重复性信号更加简单
• 前面板单次按键实现

峰值检测

• 捕获与观察高频信号成分，偶发毛刺等，可达12 ns

冻结或停止波形

• 保持并检测最后一次触发的波形

存储调出波形

• 将信号与参考波形比较

存储调出设置

• 快速存储设置及调出进行重复测试

无闪烁显示

• 观察低速信号的更多细节
