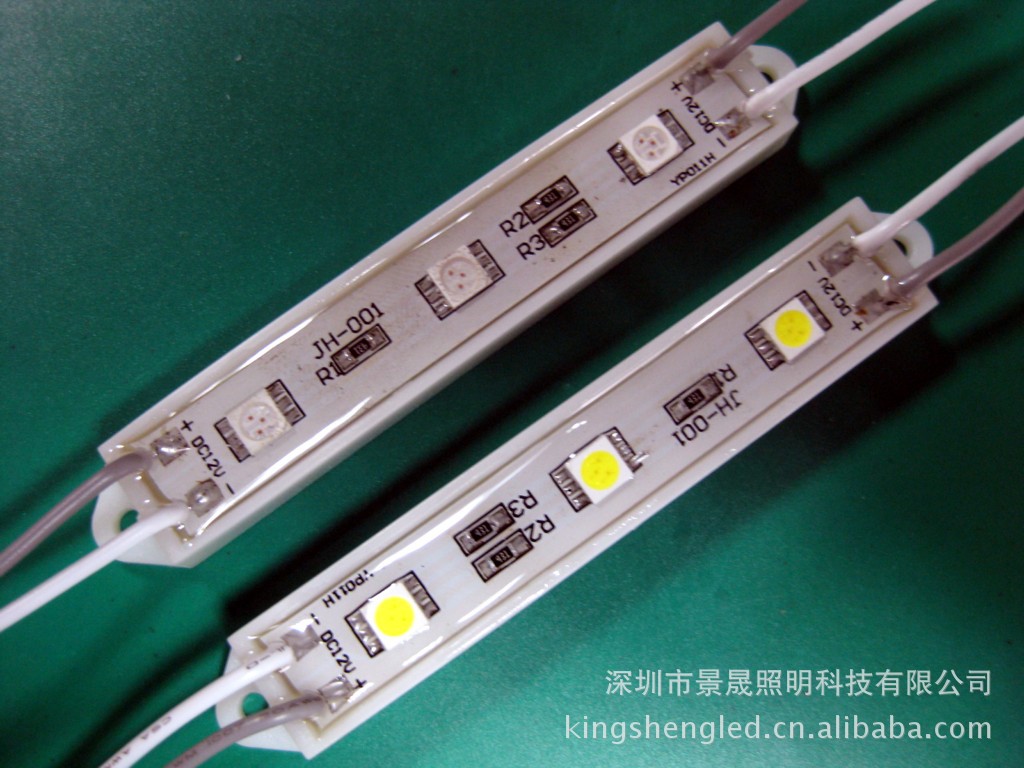

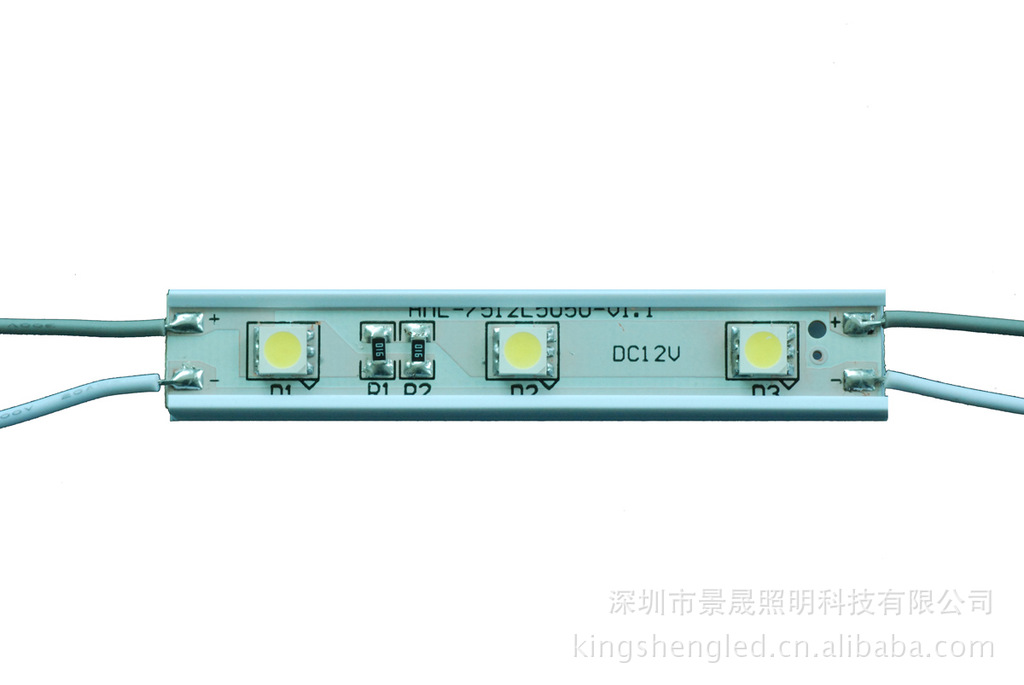

5050三灯防水模组规格书
(防水型)
Part Number | Color |
KS-MD5050R3N03-J | □Red |
KS-MD5050Y3N03-J | □Yellow |
KS-MD5050B3N03-J | □Blue |
KS-MD5050G3N03-J | □Green |
KS-MD5050W3N03-J | □Pure White |
KS-MD5050LW3N03-J | □Cool White |
KS-MD5050NW3N03-J | □Warm White |
规格描述:
² 采用高亮度SMD 5050三芯片LED作为光源；
² 工作电压：DC12 V。
² 单个模组LED工作电流：51-57mA。
² LED视角：120度。
² 防水等级：IP65。
² 包装方式：纸箱。
应用场合：
² 广告灯箱；
² 灯饰照明工程；
² 家庭装饰；
² 其它特殊照明场合；
项目 | 代号 | 极限参数 | 单位 |
正向工作电流 | IF | 60 | 毫安培 |
功率 | PD | 0.72 | 瓦 |
抗静电电压 | ESD | 800 | 伏特 |
工作温度 | Topr | -25~+45 | 摄氏度 |
存储温度 | Tstg | -40~+80 | 摄氏度 |
极限参数（Ta=25°C）：
电气／光学特性(Ta=25°C)
产品编号 | 颜色 | Led数量 | 工作电流 | 波长/色温 | Led光通量 | 包装 |
KS-MD5050R3N03-J | 红 | 3 | 51-57mA | 625-630nm | 9-12流明 | 纸箱 |
KS-MD5050Y3N03-J | 黄 | 3 | 51-57mA | 590-595nm | 9-12流明 |
KS-MD5050B3N03-J | 蓝 | 3 | 51-57mA | 465-470nm | 9-12流明 |
KS-MD5050G3N03-J | 绿 | 3 | 51-57mA | 515-520nm | 24-30流明 |
KS-MD5050W3N03-J | 正白 | 3 | 51-57mA | 5000-6000k | 36-45流明 |
KS-MD5050LW3N03-J | 冷白 | 3 | 51-57mA | 7000-9000k | 36-45流明 |
KS-MD5050NW3N03-J | 暖白 | 3 | 51-57mA | 2900-3200k | 24-36流明 |
备注：1、光通量测量允许公差为±15%。2、LED光通量、波长、色温参数可以根据客户指定来生产。
使用说明：
1、接线说明：
5050三灯防水模组：产品引出两根电源线，一根是白注灰色线，一根是纯白线，导线线径是22AWG，长度是110MM。灰线接DC12V电源正极，纯白线接DC12V电源负极。
2、安装方式：
外壳背面贴有双面胶，将产品粘在要安装的平面即可。
3、安装注意事项：
1）、按照接线图正确的接线。
2）、注意产品的工作参数不能超过了极限参数表里所规定的值。
3）、产品在安装和使用过程中请注意防静电，不允许用锐器去触碰光源和胶水。
4)、不能接触强酸,强碱等腐蚀化学用品，不能靠近火源。
5）、单方向接电源线时，模组串联个数不建议超过30个。
