供应其他LW系列万能转换开关LW12定位自复型万能转换开关
用途
LW12万能转换开关适用于电路中转换电气控制线路和电气测量仪表，也可直接控制电动机。
产品型号及其含义
主令控制用转换开关的型号及其含义
 湿热带产品：TH或TA |
直接控制电动机用转换开关的型号及其含义
 用途代号：Q1-直接起动2节，Q2-直接起动3节 N-可逆转换，S-双速电动机变速
SN-双速电动机变速、可逆 |
分类
1 按用途分
主令控制用转换开关
直接控制电动机用转换开关
2 按操作方式分
定位型
自复型
定位自复型
定位自复带闭锁装置型
3 按接触系统节数分
主令控制用转换开关有1-12节，共12种
直接控制电动机用转换开关有1-6节，共6种
4 按操作角度分
有30°、45°、60°和90°
主要技术参数
|
约定发热电流 lth |
A |
16 |
|
额定工作电压 Ue |
V |
240 |
250 |
380 |
|
额定工作电流 le |
|
|
AC-15 |
A |
4.60 |
|
2.60 |
|
AC-13 |
A |
|
0.27 |
|
|
AC-3 |
A |
|
|
12 |
|
AC-4 |
A |
0.55 |
|
12 |
机械寿命和电寿命
机械寿命：0.3×106次，操作频率为120 次/小时。
电寿命：AC-15 时为 0.1×106，操作频率为 300 次/小时。
DC-13时为 0.1×106次，操作频率为 300 次/小时。
AC-3时为0.1×106次，操作频率为 120 次/小时。
AC-4时为0.01×106次，操作频率为 120 次/小时。
外形尺寸和安装尺寸

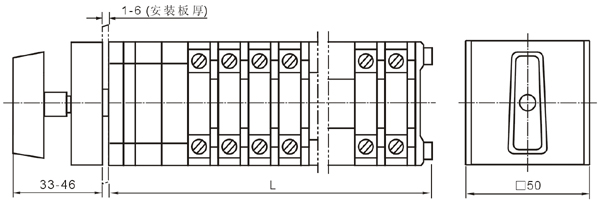

外形尺寸
定位型: L=30+13.2n （n为接触系统节数）
自复型、定位自复型: L=42+13.2n （n为接触系统节数）
带45o自由行程触头的定位自复型: L=58+13.2n （n为接触系统节数）
安装尺寸
