使用指南：

    1.首先根据系统的工作电压V₀(有效值)来确定所需的抗电强度V_P.可按表1推荐选择：

表1:

    2.根据伏微秒积(∫udt)及触发脉冲的频率(fp)，按已知触发脉冲的伏微秒积应小于等于该频率范围内KCB触发变压器的额定伏微秒积的原则选型。

    (a).以50Hz单脉冲为触发信号的用户：根据已知伏微秒积按上述原则选型即可。

   例如：已知触发脉冲电压为8V，脉冲宽度为250μs，其伏微秒积∫udt=8×250＝2000μVs，应选择KCB-05。

    (b).以调制脉冲(脉冲串)为触发信号的用户，则按调制脉冲的参数来计算。

   例如：调制脉冲的频率为7kHz，脉冲幅度为8V，脉宽为100μs，则其伏微秒积∫udt＝8×100＝800μVs，应选择KCB-04。

    (c).对触发信号参数未知用户，可按表2的推荐来选型。

表2：

   说明：表上推荐仅作参考。总的原则是选∫udt大一些的变压器以留有余量。

    3.根据客户不同的需求，我们新近推出了高耐压的触发变压器，

●说明：

    1.下述各表中所给出的参数是在室温下测得的典型值。

    2.各参数的意义：

    u－变压比＝Ⅰ：Ⅱ：Ⅲ：Ⅳ

    V_p－各绕组之间施加的抗电强度试验电压之有效值，持续时间60s。

    f_p－测试脉冲频率(T_p为周期)。100H_Z表示单脉冲，其余表示脉冲串，脉冲串等效宽度设为t_d=2ms。

    ∫udt－额定伏微秒积≈V₁·t_n(在一定频率范围内其值基本不变)

    V₁－输入脉冲幅度(初级脉冲电压)。

    t_n－在相应的V₁和f_p下变压器的额定传输脉宽。

    V₂－输出脉冲幅度(次级脉冲电压)。

R_L－可控硅控制极等效电阻。

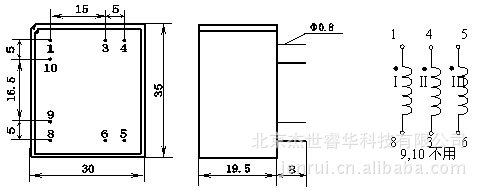

KCB418/311B 、KCB418/422B

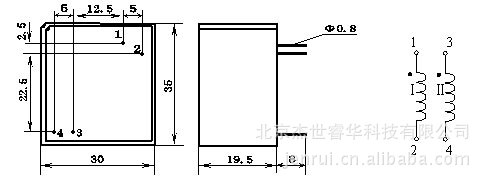

KCB418/317A 、KCB418/503A  、KCB04/301AM1

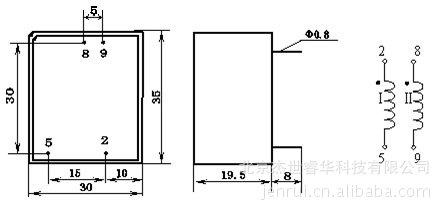

KCB418/569
