应用：

   本触发变压器与可控硅配套使用，通常接在可控硅设备中控制触发单元与可控硅控制极之间，一方面传递触发脉冲，另一方面对强弱电之间起到可靠的隔离作用。该系列触发变压器可广泛应用于：

    1．调压、调速设备               5．整流设备

    2．电焊机                          6．逆变变频设备

    3．电梯                             7．自控装置

    4．中频电源                       8．其它可控硅装置

●说明：

    1.下述各表中所给出的参数是在室温下测得的典型值。

    2.各参数的意义：

    u－变压比＝Ⅰ：Ⅱ：Ⅲ：Ⅳ

    V_p－各绕组之间施加的抗电强度试验电压之有效值，持续时间60s。

    f_p－测试脉冲频率(T_p为周期)。100H_Z表示单脉冲，其余表示脉冲串，脉冲串等效宽度设为t_d=2ms。

    ∫udt－额定伏微秒积≈V₁·t_n(在一定频率范围内其值基本不变)

    V₁－输入脉冲幅度(初级脉冲电压)。

    t_n－在相应的V₁和f_p下变压器的额定传输脉宽。

    V₂－输出脉冲幅度(次级脉冲电压)。

R_L－可控硅控制极等效电阻。

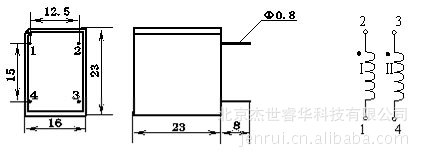

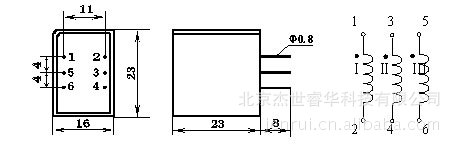

KCB674/864A   、KCB6743A

KCB674/211B  、KCB674/211B1
