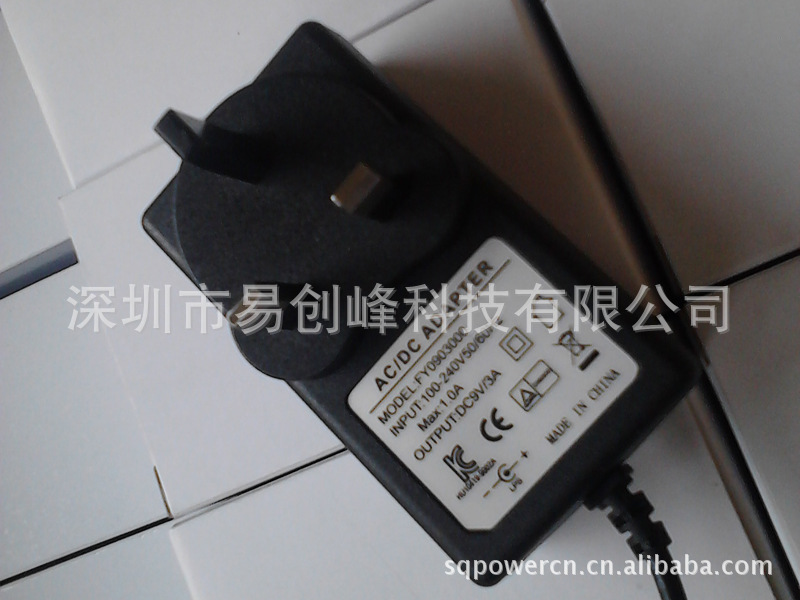

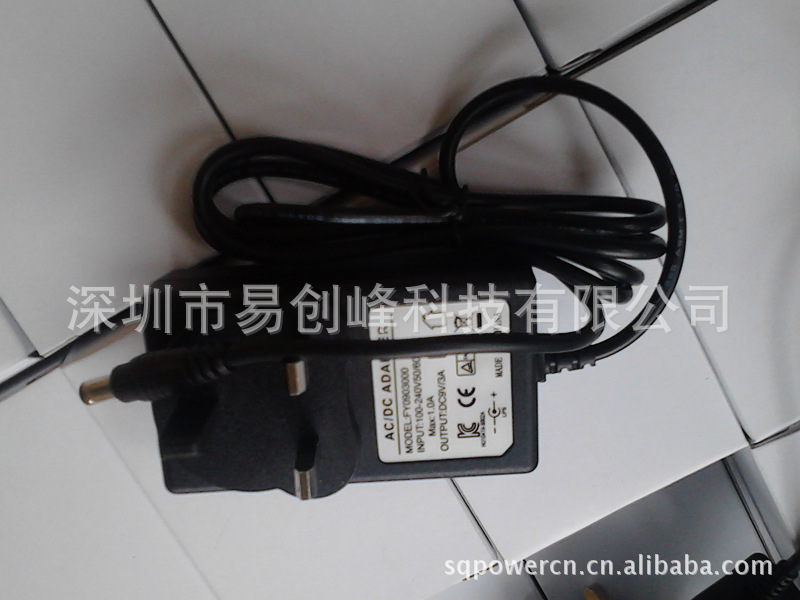

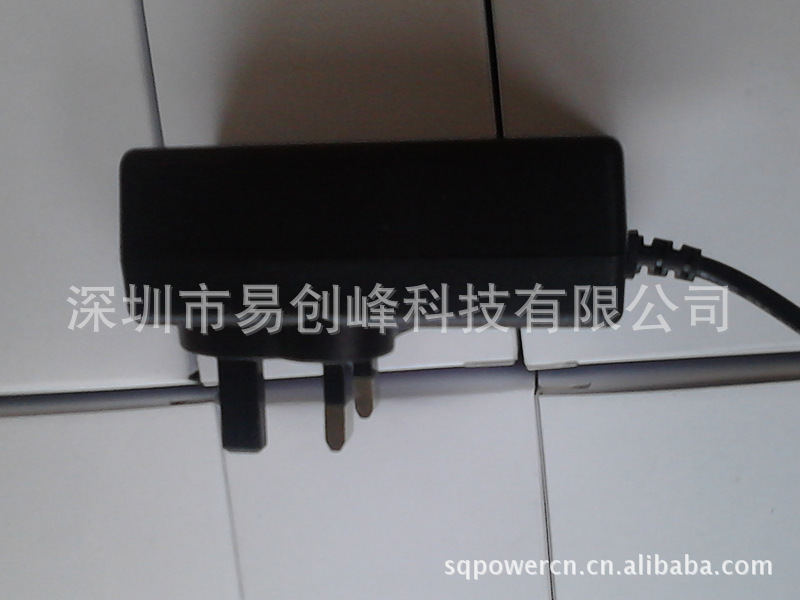

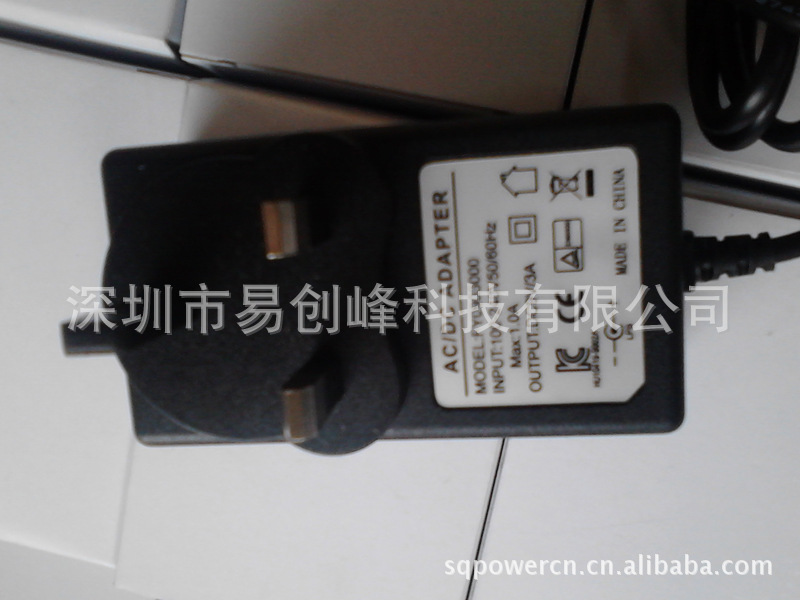

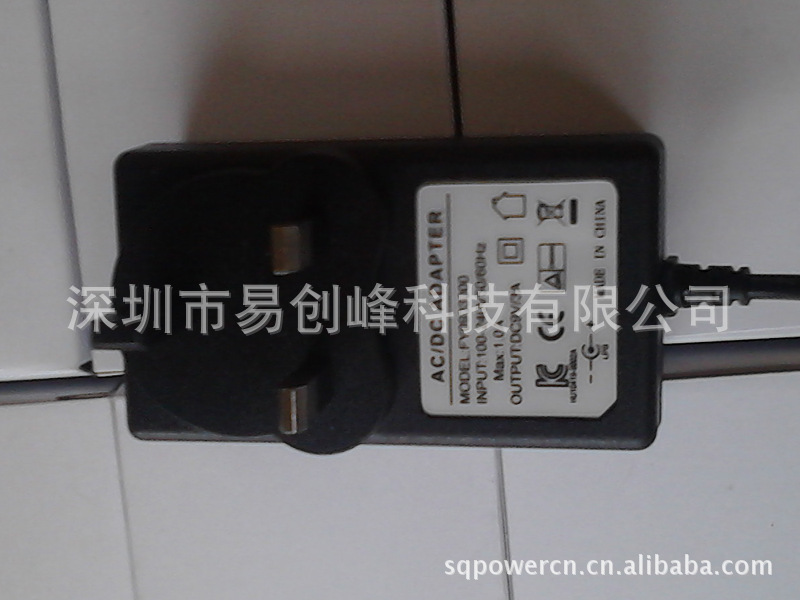

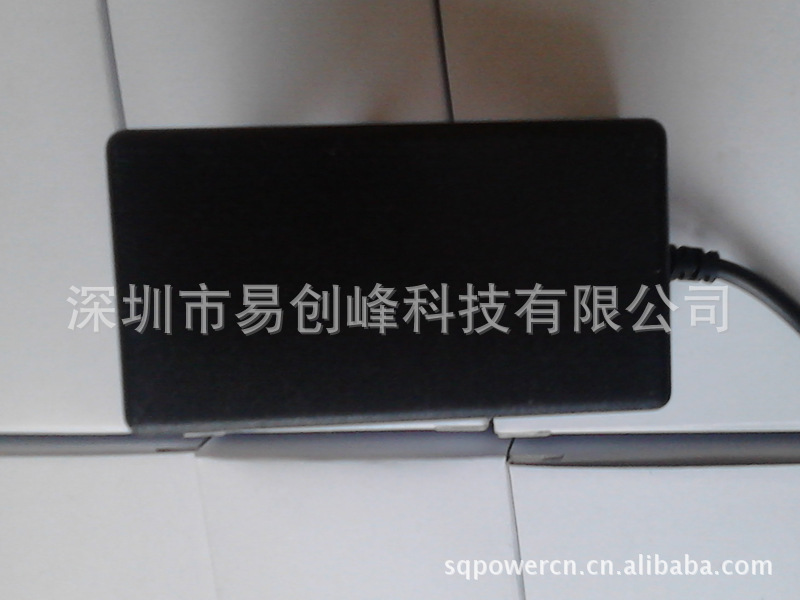

| 产品规格: 韩规 (kc) 27W 9V3A 电源适配器 开关电源 |
| 起 订 量:1000 |
简要说明:9V3A开关电源。普遍适用于:广告机,显示器,功放,安防等产品。 性能参数 |
1.付款方式:订金30%,发货前付完全款 |
2.送货方式:包运费,送货上门 |
3.交货期:三千以下10天,五千以下12天,一万两个周,一万台以上三周以上. |

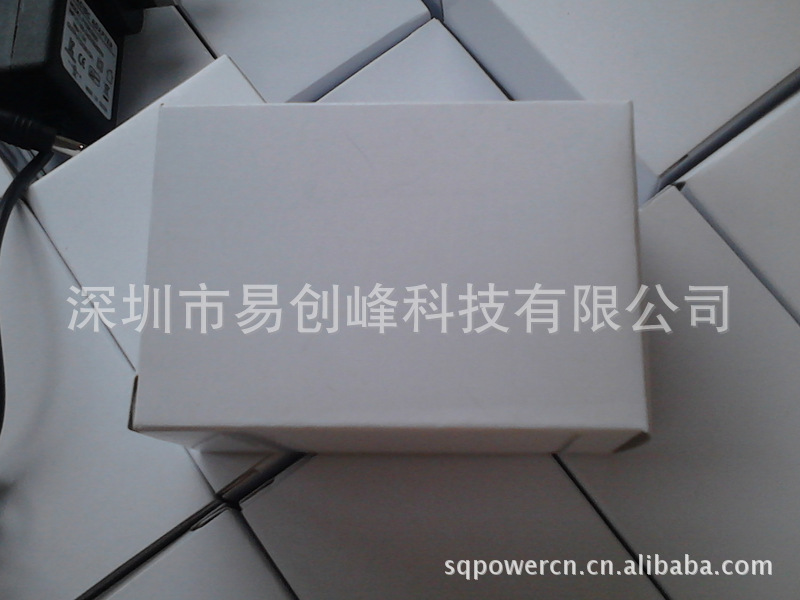

4.包装:单个白盒包装,外箱大小44×38×21CM |
5.售后服务:每3K配备3个备用产品,产品一年内提供维修(外力和使用不当导致损害除外) |
6.此报价有效期截止到2012年12月31日 |
7.申请产品样品采购方需支付样品费,样品费在下单后扣除,样品制作周期3个工作日以内。样品费可以快递代收。 |







1、描述(SCOPE):
格书适应于9V3A 型号的适配器。
The document is to specify the functional requirements of a 36W switching power supply.
2、输入特性(INPUT CHARACTERISTICS):
2.1输入电压(Input Voltage):
额定电压(Nominal Voltage):100-240Vac
调整范围(Variation Range):90-264Vac
2.2输入频率(Input Frequency):
额定频率(Nominal Frequency):50/60Hz
调整频率(Variation Frequency):47-63Hz
2.3输入电流(Input Current):
当输入交流电压为额定值的下限时,输出电压负载满载,最大输入交流电流1.2A。1Arms max At any input voltage and rated, DC output rated load.
2.4浪涌电流(Inrush Current):
当输出为额定负载,环境温度为25℃,输入240Vac冷态起动电源时的最大浪涌电流小于30A。
30Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.
2.5 AC漏电流(Ac Leakage Current):
当输入电压240Vac时,最大漏电流为0.25mA。
0. 25mA Max At 240Vac input.
3、输出特性(OUTPUT CHARACTERISTICS):
3.1输出功率(Power Output);
电压 最小负载 最大负载 峰值电流 输出功率
Voltage Min. Load Max. Load Peak Output Power
+12Vdc 0A 3A 3.2A 36W
3.2负载特性/调整率(Combined Load/Line Regulation):
电压 最小空载电压 最大空载电压 线性调整 负载调整
Voltage Min. Voltage Max. Voltage Line Regulation Load Regulation
+9Vdc 9V 9.3V ±5% ±5%
CUSTOMER 客户 | CUSTOMERPART NO 客户型号 | |||||
MANUFACTURER 承制方 | FAGE 页码 | 3OF6 | EDITION 版本 | A | ||
3.3波纹和噪音(Ripple And Noise):
测试条件:任何负载正常工作下,使用示波器带宽为20MHz连接到充电器的输出端,同时输出端并连一个47uF的电解电容和一个0.1uF的瓷片电容。
The ripple and noise are as follows when measure with Max. Bandwidth of 20MHz and Parallel 47uF/0.1uF,crossed connected at testing point.
电压 最大波纹最大噪音
Voltage Ripple And Noise(Max.)
+9Vdc 60.5mVp-p
3.4启动延迟时间(Turn On Delay Time):
当输入115Vac和输出最大负载时,最大启动时间为2S。
2 second Max. At 115Vac input and output Max. Load.
3.5上升时间(Rise Time):
当输入115Vac和输出最大负载时最大时间为40mS。
40mS Max. At 115Vac input and output Max. Load.
3.6保持时间(Hold Up Time):
当输入115V和输出最大负载时,最小保持时间为5mS。
5mS Min. At 115Vac input and output Max. Load.
3.7效率(Efficiency):
当输入100Vac和输出最大负载时,最小80%。
80%Min.At 100Vac input and output Max. Load.
当输入240Vac和输出最大负载时,最小83%。
83%Min.At 240Vac input and output Max. Load.
3.8过冲(Overshoot):
在电源开启或关闭的时候,最大15%。
15%Max.When power supply at turn on or turn off.
3.9 空载损耗不大于0.5W.
CUSTOMER 客户 | CUSTOMERPART NO 客户型号 | |||||
MANUFACTURER 承制方 | FAGE 页码 | 4OF6 | EDITION 版本 | A | ||
4、保护功能(PROTECTION REQUIREMENT):
4.1短路电路保护:
Short Circuit Protection:
该电源供给器在短路解除时,能正常工作恢复。
The power supply will be auto recovered when short circuit faults remove.
4.2过流保护(Over current Protection):过流故障排除后,电源将自动恢复正常工作。
The power supply will be auto recovered when over current faults remove.
4.3过压保护(Over Voltage Protection)
当输出电压超过额定电压时,电源将保护,故障排除后不能恢复正常工作。
The power supply will not be auto recovered when faults remove.
5、环境要求(ENVIRONMENTAL REQUIREMET):
5.1工作温度(Operating Temperature):
70℃~ -20℃,满载,正常工作(Full load Normal operation)。
70℃to-20℃,Full load Normal operation.
5.2储存温度(Storage Temperature):-20℃to85℃,带外壳(With package).
5.3工作湿度(Relative Humidity):
5%(0℃)~90%(40℃),72小时,满载,正常工作
5%(0℃)~90%(40℃)RH,72Hrs,Full load Normal operating.
5.4振动(Vibration):
1、测试标准:国际电工电子委员会 Operating: IEC 721-3-3 3M3
5~9Hz,A=1.5mm 加速度(9~200Hz,Acceleration 5m/s2)
