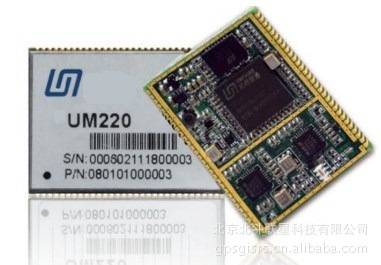

UM220
UM220是北斗联星公司针对车辆监控、气象探测和电信电力授时等应用推出BD2/GPS双系统模块。UM220是市场上尺寸最小的BD2/GPS模块，集成度高，功耗低，非常适合北斗系统大规模应用的需求。
产品特点
•尺寸小（仅40 x 30 x 4mm）、重量轻
•超低功耗（仅350mW）
•单芯片支持BD2/GPS功能，无需外接CPU即可直接输出NMEA数据
•先进的多路径抑制技术
•支持单系统独立定位和多系统联合定位
•支持UART，SPI，1PPS，I2C等多种接口
•SMD表面贴装封装方式，方便客户生产
技术指标
性能指标

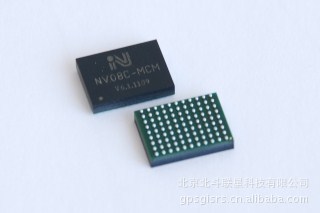

通道 | 192通道Nebulas芯片 | 定位精度(RMS) | 3m三维 |
频率 | | | |
BD2
B1 | 速度精度(RMS) | 0.1m/s |
GPS
L1 | 1PPS* | 20ns |
定位模式 | 单系统独立定位 | 数据更新率 | 1Hz(可升级更高频率) |
多系统联合定位 | 数据输出 | NMEA
0183 (可定制) |
首次定位时间(TTFF) | 冷启动: 35s | | |
热启动: 1s | | |
重捕获: <1s | | |
物理特性
尺寸 | 40 x
30 x 4mm | 温度 | 工作温度：-40°C~+85°C |
天线接口 | 管脚2输入 | 存储温度：-45°C~+90°C |
封装 | 60个管脚SMD表面贴装 | | |
电气指标
电压 | 3.0 ~
3.6 VDC | 功耗* | 350mW |
LNA馈电 | 2.85,
100mA | | |
功能接口
3 x
UART(TTL电平） | 1 x
12C |
1
x 事件输入 | 2 x
SPI |
1 x
1PPS输出 | |
注：标注*部分为可选配置
应用领域
•车辆导航
•车辆监控
•车队管理
•海洋渔业
•电信/电力授时
•气象探测
•单兵手持终端
