可莱特ST56WMEL内装信号音LED多层指示灯设备指示灯
自立型，发出5种信号音的标准型LED多层指示灯
- 内置信号扬声器，外径为56mm的自立型产品
- 产品高度不高，适合用于安装高度受限的环境
- 利用多种听觉信号，可以传递具体的信号
- 适合用于半导体机械、自动化生产线、远距离监控的传递视觉和听觉信号
- 接插式设计，使各层灯可随意组装，更换颜色顺序更方便简单
- 标准颜色排列
1层:红-R
2层:红-R绿-G
3层:红-R黄-A绿-G
4层:红-R黄-A绿-G蓝-B
5层:红-R黄-A绿-G蓝-B白-W - 材质:灯罩-AS,身体-ABS
- 音量: Max.85dB/m
- 闪亮次数: 60~80/min.
- 保护等级: IP23
技术参数:
型 号 | 层数 | 内装音 | 额定电压/电流 | 颜 色 |
ST56WMEL
LED长亮型
ST56WMELF
LED长亮/闪亮型 | 1 | WS WM WA WV | DC12V/105mA DC24V/67mA | 红 黄 绿 蓝 白 |
AC110V/38mA AC220V/19mA |
2 | DC12V/210mA DC24V/140mA |
AC110V/47mA AC220V/24mA |
3 | DC12V/315mA DC24V/210mA |
AC110V/53mA AC220V/26mA |
4 | DC12V/420mA DC24V/280mA |
AC110V/58mA AC220V/29mA |
5 | DC12V/525mA DC24V/350mA |
AC110V/63mA AC220V/32mA |
音调详细规格：
代号 | 名 称 | 频 道 | 频道 | 音 量 |
WS | 警告5音 | 火灾A-ANG音 紧急WA-U音 急救PI-PO音 断续PI-PI音 连续音 | ch1
ch2
ch3
ch4
ch5 | MAX 85dB |
WM | 音乐5音 | 快乐的我的家 献给爱丽丝 布谷鸟华尔兹 钢琴协奏曲 土耳其进行曲 | ch1
ch2
ch3
ch4
ch5 | MAX 85dB |
WA | 提示5音 | 叮－咚音 电铃音（嘟嘟嘟） 电话铃声 快速断续音 手机铃声 | ch1
ch2
ch3
ch4
ch5 | MAX 83dB |

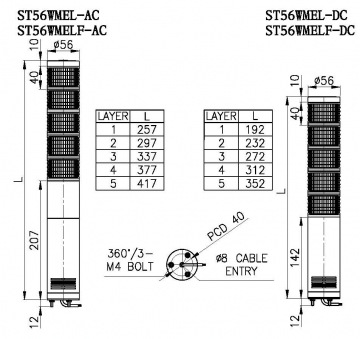

外形图：

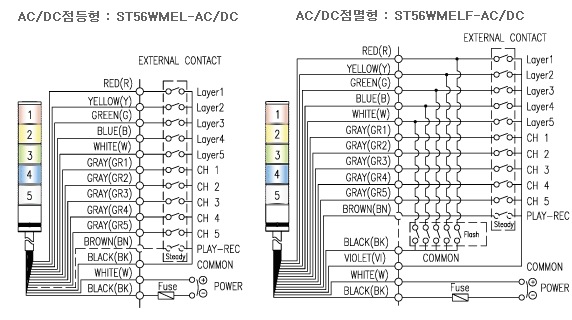

接线图：
接线方法：
电源线
- 电源线规格: UL1015-NO.18(0.75sq) x 2c 400mm
- AC电源产品:不用分正负极
- DC电源产品:黑色线连接在负极(-)
信号线
- 信号线规格: UL1015-NO.22(0.3sq) 400mm
产品指定规格：
型号 Model | 层数 Layer | 音调 Sound | 电压 Rated Voltage | 颜色 Color | |
ST56WMEL ST56WMELF | 1-1层 2-2层 3-3层 4-4层 5-5层 | WS警告音 WM音乐音 WA提示音 WV声音信号 | 12-DC12V 24-DC24V 110-DC110V 220-DC220V | ■红: R ■黄: A ■绿: G ■蓝: B ■白:W |
