棒真正被测量的有效长度l_P1P2就等于压力夹②③之间的长度。压力夹②③的金属滑块和砧座都具有刃口，刃口垂直于试棒的轴线，这样既可与试棒保持可靠的线接触，又可确保以滑块⑦的左边缘作为准线在标尺⑤上读出的数字就是试棒的被测长度l_P1P2；当试棒长度不足时，只要将滑块⑦沿标尺⑤向左滑动，直到压力夹③④能与试棒接上，测量就能继续，但l_P1P2也变短。这种结构既能测量短的试棒，也能对足尺寸的试棒分段测量绘制曲线，或用逐差法处理数据。

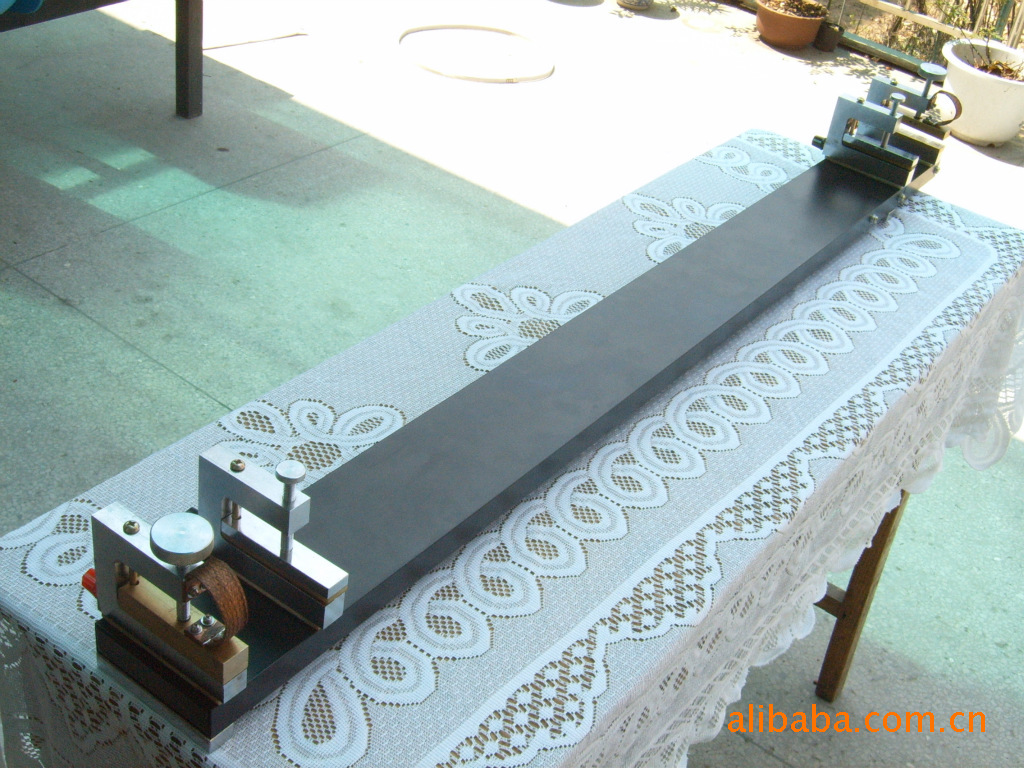

螺旋压力夹①④作为四端电阻的

两个电流端，其金属滑块和砧座都没

有刃口，以保证与试棒有较大的接触

面积，供测试电流流过。由于电流端

已在试棒有效长度l_P1P2之外，所以足

尺寸的试棒应为1.09米长，此时有效长度l_P1P2应为1米长。

螺旋压力夹①②③④的后侧都有1个接线柱，可以通过4条较粗较短的测试线将它们依次联往测量仪器的端钮C₁P₁P₂C₂，见图2，每根外接导线的电阻均不应大于0.001Ω。

与有机尺⑤并列安装了一支不锈钢滑杆，滑杆上套了一个有顶丝的滑套，滑套的另一端紧固在滑块⑦上。松开顶丝，滑块以及安装其上的压力夹③④可以沿有机尺自由滑动；旋紧顶丝，滑块就被固定在有机尺的某个刻度上，以便将或长或短的软的待测缆线拉紧。

3．技术参数

4．注意事项DM-Q_R4系列四端夹具与各种低电阻测量时，切不

可误将端钮顺序交叉易位；完全反序不要紧，是可以正确测量的。

1） 读试棒有效长度l_P1P2时，只能以滑块⑦的左边缘为准线，

不要错读。

2） DM-Q_R4系列四端夹具上没有试棒时，要旋松压力夹顶部的

手动螺旋，不可让金属滑块挤压金属砧座太紧，互相损伤刃口。

3） 螺旋压力夹应保洁防锈，以便与试棒接触良好。

4） DM-Q_R4系列四端夹具的4个螺旋压力夹①②③④，两两之

间都是互相绝缘的。在没有联接试棒和测试线的情况下，如果任何两个压力夹（譬如①和②）发生导通，都要进行检修，否则会影响正常使用。

5．厂家承诺

从制造厂发货日期起在18个月内，产品因制造质量不良而发生损坏或不能正常工作时，本厂负责免费为用户修理或更换产品；超过保修期后，本厂仍提供良好的服务。
