YF2系列圆形分离电连接器
YF2系列圆形分离电连接器适用于工业设备的电气连接，并可作瞬间机械分离。连接方式为直插式，分离方式为机械解锁强制分离。插座密封，并设有防火焰机构，能承受瞬时850℃高温火焰。
使用环境条件
●工作温度 -40℃～85℃ （YF2-57）
-55℃～125℃（YF2-78）
●相对湿度 40±2℃时相对湿度92%～98%
●工作气压 202.6kPa～2.7Pa
●正弦振动 10～50Hz 振幅1.5mm
50～2000Hz加速度147m/s2
●随机振动 功率谱密度0.4G2/Hz
总加速度均方根值25G（YF2-78）
●冲 击 加速度980m/s2（YF2-57）
加速度1176m/s2（YF2-78）
●碰 撞 加速度392 m/s2
●加 速 度 245m/s2（YF2-57）
490m/s2（YF2-78）
●盐 雾 48h（YF2-78）
主要技术特性
●接触件特性
型号 | 插针直径 （mm） | 工作电流 （A） | 接触电阻（mΩ） |
寿命前 | 寿命后 |
YF2-57 | 1 | 3 | ≤10 | ≤15 |
YF2-78 | 0.8 | 3 | ≤8 | ≤15 |
1 | 5 | ≤6 | ≤12 |
●耐电压
型号 | 标准大气条件 | 低气压条件 |
YF2-57 | AC 1000Vrms | AC 200Vrms |
YF2-78 | AC 1500Vrms | AC 150Vrms |
●绝缘电阻
型号 | 标准大气条件（MΩ） | 高温条件（MΩ） | 潮湿条件（MΩ） |
YF2-57 | ≥1000 | ≥100 | ≥20 |
YF2-78 | ≥1500 | ≥500 | ≥60 |
●密封性 215.7kPa（YF2-57）
0.3MPa（YF2-78）
●分离力 58.8 N～117.6N
●机械寿命 300次
执行标准Q/Ag1.035-83《YF2-57型分离插头座技术条件》（YF2-57）
Q/Ag20350-2004《YF2-78圆形分离电连接器详细规范》（YF2-78）
型号标志
①圆形分离电连接器
②设计序号
③壳体转位号：I、II型，I型不标注
④芯数：57、78
⑤电连接器类别：T-插头，Z-插座
注：③-仅适用于YF2-78，YF2-57无该标志。

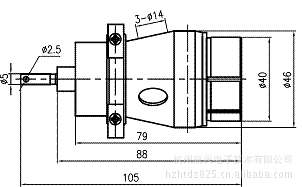

外形及安装尺寸
插头
插座
接触件孔位排列（插针插合面正视图）
YF2-57
YF2-78
操作方法
1.产品连接时，将插头、插座的防尘罩旋下，用专用插合工具（YF2-57-FJ）或手将插头的红色标记对准插座的红色标记，此时插头、插座的五个定位键槽应都对准入位，然后用力直推。当插头推入一定位置后即可听到一声脆响，同时拉杆上的红色标记随之缩入，表明插头座插合完毕到位，专用工具随之收回。
2.分离时，在插头的拉杆上轴向加一58.8N～117.6N的机械力，插头、插座即可自动分离。
3.接触件焊线时，使用的电烙铁的功率最好不大于45W，单个接触件焊接时间不大于5s，导线建议选用截面积为0.3mm2，外径为1.3mm的氟-46或四氟乙烯（AF-250，AFP-250）绝缘导线。
4.产品使用时，插头拉杆处切忌其它外力影响。
5.减振圈用氯丁胶粘合，切勿任意剥出检查。
型号规格
目前已有规格品种如下：YF2-57T、YF2-57Z、YF2-78T、YF2-78Z、YF2II-78T、YF2II-78Z。
