JF3-256脱落电连接器

JF3-256脱落电连接器适用于战略战术武器系统、航天运载系统级间，以及与地面设备之间的电气线路连接和自动分离，以及类似需要自动分离的场合。连接方式为手轮式，分离方式为电磁解锁和机械解锁，瞬间强制分离。

使用环境条件

● 工作温度   -40℃～85℃

● 相对湿度  40±2℃时相对湿度90%～95%

● 工作气压   101.33KPa～6.67Pa

● 正弦振动   加速度150m/s2

● 冲   击  加速度500m/s2

● 加 速 度   250m/s2
注：插合状态下，上述3项加速度值减半

● 耐 辐 照   电子辐照 能量1MeV累积通量1015e/cm2

质子辐照能量6.8MeV累积通量1013p/cm2

主要技术特性

● 接触件特性

● 绝缘电阻

● 耐电压

● 机械分离力  50N～200N
● 电磁分离   DC 27V±3V（线包阻值6.5±0.5Ω），分离时间：≤0.2S
●机械寿命   300次

执行标准  Q/Ag1.052-87《JF3-256脱落插头座技术条件》

型号标志

① 矩形脱落电连接器

② 设计序号

③ 芯数：256

④ 电连接器类别：T-插头，Z-插座

⑤ D-电磁分离插头，手动分离插头不标注

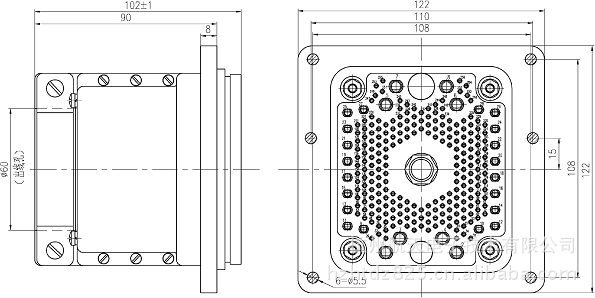

外形及安装尺寸

JF3-256TD插头


JF3-256Z插座


接触件孔位排列（插针插合面正视图）

型号规格

目前已有规格品种如下：JF3-256TD、JF3-256Z。
