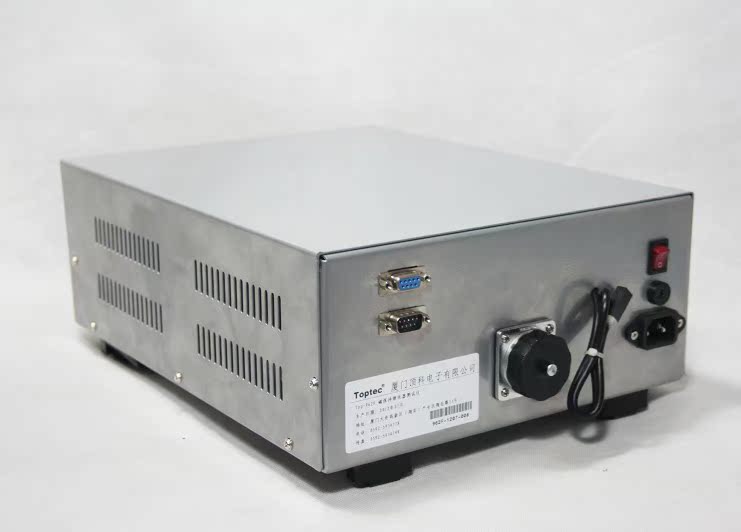

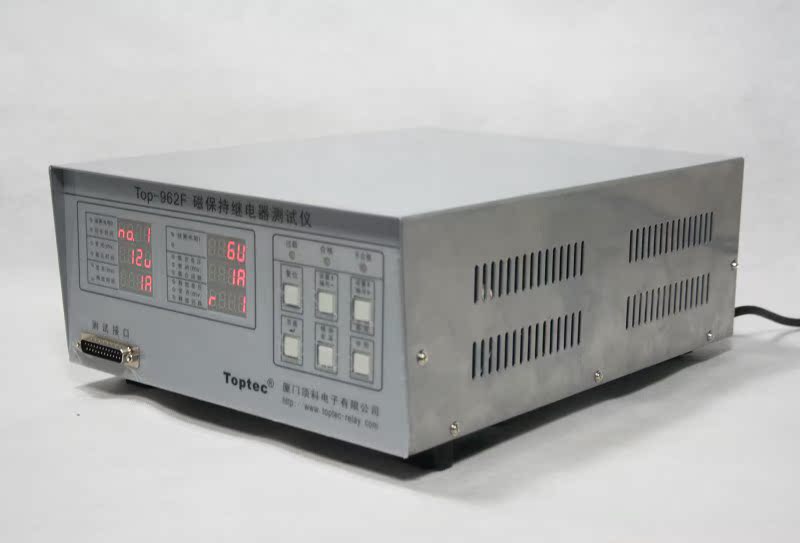

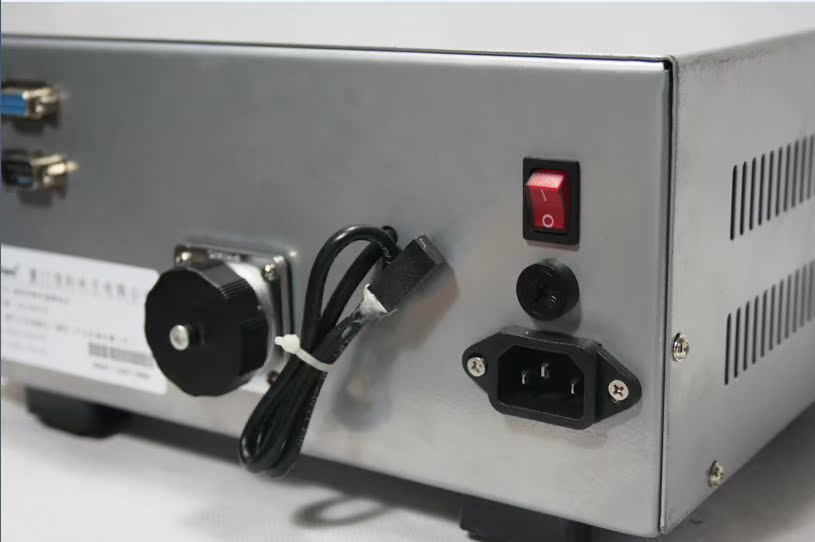

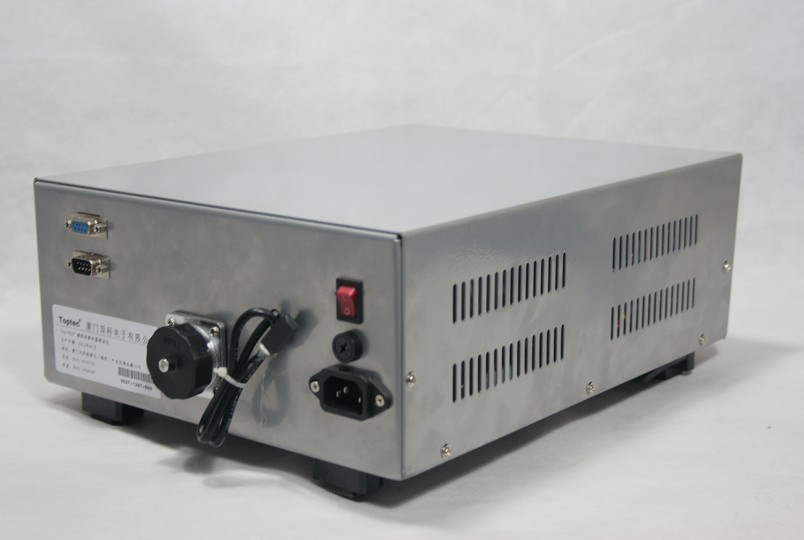

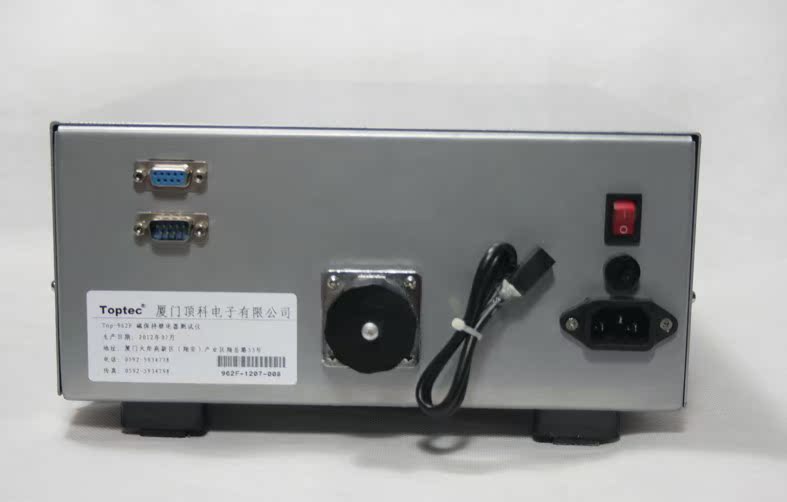

Top-962F磁保持继电器测试仪
厦门顶科电子有限公司集20年继电器测试经验,广泛吸收国内外继电器先进检测技术,采用目前最先进、可靠的高精度单片机及模数/数模器件,综合顶科电子JR-961、Top-961A、Top-964及Top-962A等仪器的优点,隆重推出测试参数最齐全、性价极高的Top-962F磁保持继电器测试仪。
尤其值得关注的是:Top-962F采用了高可靠抗干扰技术,有极强的抗干扰能力。
主要功能:
1.能测试常开、常闭、转换型磁保持继电器的线圈电阻、触点压降、吸合电压、释放电压、吸合时间、释放时间、吸合回跳时间、释放回跳时间、同步时间等参数;
2.测试的触点组数:最多2组转换触点;
3.有快检和精测两种测试方法;
4.人机界面友善,测试结果LED显示,不合格指示灯亮,不合格参数闪烁显示,操作简单直观;
5.精确测量环境温度,线圈电阻的测试具有温度自动补偿功能;
6.测试速度快,精测时间仅需2.8秒/只,快检时间仅需1.8秒/只;
7.带RS232通讯接口,直接将测试数据连接PC,通过PC机显示、储存、统计、打印。也可通过RS232通讯接口由PC机进行参数设置;
8.带有合格/不合格输出接口,具有很强的抗干扰能力,可以与自动检测机完美连接。
9.在输出短路或过载时,仪器自动切断输出,保护功能非常完善;
10.长达12个月的免费保修期及周到的售后服务,使您更可放心使用;
11.我们还能提供齐全的继电器专用测试插座,品种达100多种,基本囊括了目前国内出现的所有继电器,更换测试品种极为方便。
技术参数
1.1线圈电阻测试:
测试条件:< 15mA,测试范围:共分2档
档位1:10.0Ω~800Ω,分辨率: 0.2Ω,测量误差: ±1%±0.5Ω;
档位2:0.8kΩ~8kΩ, 分辨率: 2Ω, 测量误差: ±1%;
1.2触点压降测试:
测试条件:开路电压:DC 6V、12V、24V 三档(电压误差:±5%);
闭路电流:DC 1A、10A两档(电流误差:±1%);
测量范围:0~200mV 分辨率:0.1mV;
测量误差:±1%±1mV;
1.3吸合/释放电压:
1.3.1测试范围:DC 0V~24V (纹波系数 ≤1%),输出电流:≤300mA;
分辨率:0.01V,测量误差:±1%±0.03V;
1.3.2测试范围:DC 24V~48V (纹波系数 ≤1%),输出电流:≤120mA;
分辨率:0.03V,测量误差:±1%±0.03V;
1.4吸合/释放时间:测试范围:0~60mS,分辨率:10uS,测量误差:±1%±10uS;
1.5吸合回跳/释放回跳时间:测试范围:0~60mS ,分辨率:10uS,
测量误差:±1%±10uS;
1.6同步时间:测试范围:0~10mS,分辨率:10uS,测量误差:±1%±10uS;
1.7环境温度:测量范围:5~40℃
测量误差:±1℃;
1.8参数设置容量:100种;
1.9显示方式:全屏数码管显示,LED状态指示。分页查看;
1.10合格/不合格信号输出方式:触点输出、RS-485两种方式
触点输出:1路合格信号,1路不合格信号;
RS-485通信模式:不良分4种信号,线圈电阻、触点压降、电压参数、时间参数;
1.11 RS232通讯接口:通过RS232通讯接口连接PC机,显示、储存、统计、打印;也可通过RS232通讯接口由PC机进行参数设置;
1.12体积: 宽 265mm × 高 110mm × 深265mm;
1.13质量:4.6kg;
